Detalhes do produto:
Lugar de origem: China Luoyang
Marca: Seelong
Certificação: CMC, ISO9001, CE
Número do modelo: SSCD600
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD 25000-100000 dollars per set
Detalhes da embalagem: caixa de madeira pelo grupo
Tempo de entrega: 9-14 semanas úteis
Termos de pagamento: T/T
Habilidade da fonte: 5 conjuntos por mês

Bancada de Testes de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo com Refrigeração a Ar Forçada One-to-One de 600kW

descrição
Brand: Seelong Overload capacity: 120%
Rated voltage (V): AC 380 Cooling method: Forced air cooling
Encoder: Shanghai Jingfen Encoder Type: HTL 512
Dynamometer safety monitoring: Bearing temperature monitor
Destacar:

Bateria de lítio profunda do ciclo Lifepo4

,

Bateria de lítio profunda do ciclo de 3000 vezes

,

Bateria automotivo do lítio 6KWH

Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-Um



A bancada de teste de desempenho da caixa de câmbio é usada principalmente para concluir o teste de desempenho e o teste de confiabilidade da transmissão, eixo de acionamento, etc., e pode atender aos requisitos de teste da peça de teste, como teste de eficiência, teste dinâmico, teste de desempenho, teste de confiabilidade, etc. A bancada de teste de durabilidade da caixa de câmbio é composta principalmente pelo sistema de dinamômetro de extremidade de entrada (acionamento e carga), sistema de dinamômetro de extremidade de saída (carga e acionamento), sistema inversor de frequência variável de feedback, sistema de controle, sistema de aquisição de dados, sistema mecânico da bancada, sistema de estação de óleo, sistema de monitoramento de vídeo, etc.



Bancada de Testes de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo com Refrigeração a Ar Forçada One-to-One de 600kW 0



1. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-UmComponentes

  • Dinamômetro elétrico:

O dinamômetro elétrico é usado como um dispositivo de carregamento/arrasto para o motor carregar/arrastar a transmissão; o dinamômetro elétrico é composto principalmente por um motor CA principal, um flange de torque, uma base de montagem do dinamômetro elétrico, etc. O motor do dinamômetro elétrico usa produtos de alto torque da série SSCD; um dispositivo de medição de torque é instalado no dinamômetro elétrico para medição de torque; ao mesmo tempo, um codificador é instalado no dinamômetro elétrico para medição de velocidade.

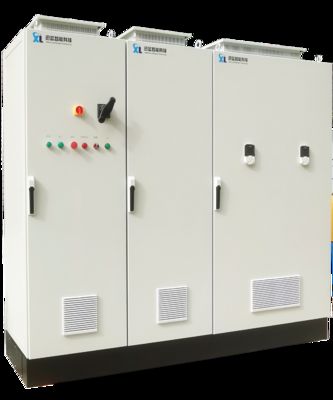

  • Sistema inversor de frequência variável:

O sistema de controle de conversão de frequência da série DTC é usado para controlar o dinamômetro elétrico; o sistema opera em quatro quadrantes para controlar o dinamômetro elétrico para carregamento. A energia elétrica gerada após o carregamento é retroalimentada para o barramento CC através do sistema inversor de frequência variável para acionar o dinamômetro elétrico.

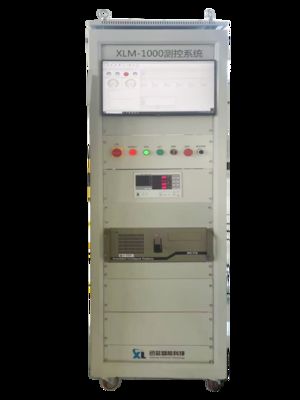

  • Sistema de controle XLP2000 e software de controle:

O sistema de controle numérico XLP2000 da nossa empresa é usado para o controle geral da bancada de teste; o sistema de controle XLP2000 se comunica com o sistema inversor de frequência variável através do barramento para concluir a configuração e o controle de cada condição de trabalho da bancada de teste; o sistema de controle XLP2000 recebe vários parâmetros coletados pelo sistema através do barramento CAN e, ao mesmo tempo, o sistema de controle XLP2000 integra equipamentos auxiliares externos, centraliza a comunicação e o controle; todo o processo de teste pode ser concluído automaticamente.

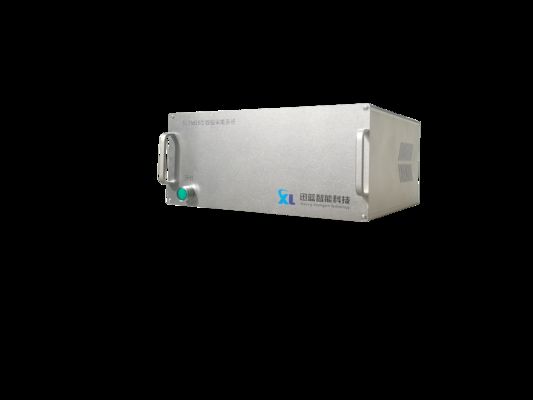

  • Sistema de Aquisição de Dados:

Equipado com sensores de temperatura correspondentes e módulos de aquisição de temperatura, é usado para coletar parâmetros como a temperatura de cada peça e a temperatura do óleo lubrificante, e carregar os dados coletados para o sistema de controle XLP2000 através do barramento para realizar a exibição, gravação e processamento de dados.

  • Acoplamento e capa protetora:

Um eixo de transmissão de junta universal é usado para conectar o sistema do eixo de transmissão; uma capa protetora é instalada na parte superior das peças rotativas, como o acoplamento, para proteção. O acoplamento é conectado à transmissão testada através da ferramenta para completar a conexão do sistema de transmissão de toda a bancada de teste.

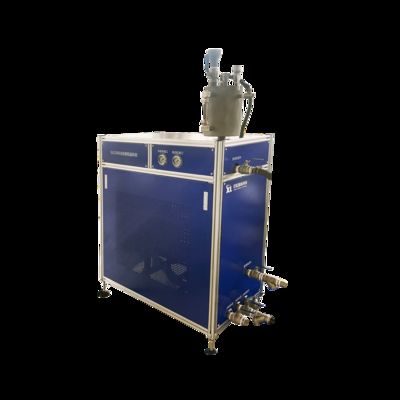

  • Estação de óleo lubrificante

Esta solução usa a estação de óleo lubrificante SLE-2120G para fornecer lubrificação de pressão constante, fluxo constante e temperatura constante para a UUT. O dispositivo usa o PLC Siemens como a unidade de controle principal, que pode atender ao fornecimento de óleo lubrificante sob diferentes condições de configuração;

  • Suporte de transmissão ajustável

O suporte de transmissão ajustável é conectado à transmissão através de um conector especial para formar um todo. A altura da transmissão pode ser ajustada para cima e para baixo ajustando o parafuso de elevação no suporte de montagem, alcançando assim a ajustabilidade tridimensional do suporte da transmissão; uma ferramenta adaptadora especial é instalada no suporte da transmissão para fixar a peça de teste.

  • Placa de ferro fundido

A placa de ferro fundido nesta solução é um suporte de referência plano feito de ferro fundido de alta resistência HT250, que possui as características de precisão confiável, uso estável e transporte conveniente.

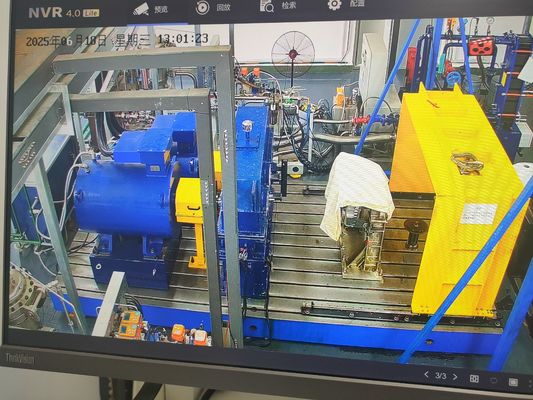

  • Sistema de monitoramento

O sistema de monitoramento é equipado com uma câmera de visão noturna de alta definição, um gravador de vídeo e um display LCD, que pode monitorar o status do produto em tempo real durante o teste do produto.



2. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-Um Princípio de Funcionamento



O sistema de acionamento emite energia para acionar a caixa de câmbio de acordo com as condições de trabalho predefinidas, o sistema de carga simula a carga real e o sistema de aquisição de dados transmite parâmetros para o sistema de controle em tempo real, e o sistema de controle ajusta dinamicamente o acionamento e a carga de acordo. O monitoramento por vídeo e o trabalho de teste de vedação trabalham juntos e, após o teste, a eficiência da transmissão, a capacidade de carga e outros indicadores são calculados por meio da análise de dados para concluir a avaliação de desempenho. ​



3. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-Um Ambiente e Condições de Uso



1). Condições de alimentação: alimentação CA de 380/220V 50Hz, equipada com estabilizador de tensão e UPS, flutuação de tensão dentro de ±10%, flutuação de frequência dentro de ±0,5Hz. ​

2). Ambiente de trabalho: Laboratório profissional, temperatura ambiente -10°C~45°C, umidade relativa ≤85%, com boa ventilação, isolamento de vibração e instalações de isolamento acústico.



4. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-UmParâmetros Técnicos do Dinamômetro Elétrico



Parâmetros Técnicos do Dinamômetro Elétrico SSCD600 - 1500 / 3500



Projeto Parâmetros do dinamômetro elétrico da extremidade de entrada
Modelo do host SSCD600-1500/3500
marca Seelong
Potência nominal (KW) 600
Velocidade nominal (rpm) 1500
Faixa de velocidade de torque constante (rpm) 0-1500
Faixa de velocidade de potência constante (rpm) 1500-3500
Velocidade máxima (rpm) 3500
Capacidade de sobrecarga 120%
Tensão nominal (V) CA 380
Torque nominal (Nm) 3820
Método de resfriamento Resfriamento a ar forçado
Codificador Shanghai Jingfen
Tipo de codificador HTL 512
Monitoramento de segurança do dinamômetro Temperatura do rolamento X2
Temperatura da bobina X3
Monitoramento de vibração X2


Parâmetros Técnicos do Dinamômetro Elétrico SSCD600 - 375 / 875



projeto Parâmetros do dinamômetro elétrico da extremidade de saída
Modelo do host SSCD600 - 375 / 875
marca Seelong
Potência nominal (KW) 600
Velocidade nominal (rpm) 375
Faixa de velocidade de torque constante (rpm) 0-375
Faixa de velocidade de potência constante (rpm) 375 - 875
Velocidade máxima (rpm) 875
Capacidade de sobrecarga 120%
Tensão nominal (V) CA 380
Torque nominal (Nm) 15279
Método de resfriamento Resfriamento a ar forçado
Codificador Shanghai Jingfen
Tipo de codificador HTL 512
Monitoramento de segurança do dinamômetro Temperatura do rolamento X2
Temperatura da bobina X3
Monitoramento de vibração X2


5. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-UmPadrões de Referência



QC/T 568-2019 Requisitos técnicos e métodos de teste de bancada para conjuntos de transmissão mecânica automotiva

QC/T-291-2023 "Requisitos de desempenho e métodos de teste de bancada para conjuntos de caixa de transferência mecânica automotiva"



6. Bancada de Teste de Desempenho e Confiabilidade de Caixa de Câmbio e Eixo de 600kW com Resfriamento a Ar Forçado Um-para-UmÁreas de Aplicação



1). Indústria automotiva: usada para pesquisa e desenvolvimento e teste de caixas de câmbio, como transmissões, e para otimizar sistemas de energia. ​

2). Geração de energia eólica: Teste o desempenho da caixa de câmbio em condições de trabalho complexas para garantir a operação estável do equipamento. ​

3). Construção naval: Avalie a confiabilidade e a resistência ao impacto das caixas de câmbio em condições de navegação. ​

4). Equipamentos industriais: Otimize o projeto da caixa de câmbio de máquinas-ferramentas e outros equipamentos para melhorar a eficiência da transmissão. ​

5) . Aeroespacial: Garanta que as caixas de câmbio de precisão operem de forma confiável em condições extremas.



7. Exposição



De 24 a 26 de outubro de 2024, a Exposição Internacional Russa de Testes e Controle foi realizada com sucesso no Centro de Convenções Internacional Klokus de Moscou. Testing Control é uma exposição internacional de testes e controle organizada pela renomada empresa de exposições russa MVK, que é realizada anualmente na Rússia.



Como a maior e mais influente exposição de equipamentos de teste e controle na Rússia. A exposição é apoiada pelo Ministério da Defesa da Federação Russa, o Ministério da Indústria e Comércio da Federação Russa, o Comitê de Defesa da Duma do Estado, o Escritório Federal de Regulamentação Técnica e Metrologia e o Escritório de Desenvolvimento Econômico do Estado. Durante os três dias de exposição, a exposição recebeu um total de 10.237 visitantes.



A Seelong Intelligent Technology (Luoyang) Co., Ltd. participou desta exposição e exibiu principalmente seus produtos mais vendidos para o mercado russo, como bancadas de teste de motores e bancadas de teste de transmissão. Como o único fornecedor de equipamentos de teste de sistemas de energia na China, a Seelong se tornou um destaque desta exposição. Visitantes da aviação, automóveis, máquinas agrícolas, equipamentos de geração de energia e outros campos relacionados visitaram a Seelong para comunicação.



Através desta exposição, a conscientização da marca Seelong na Rússia foi fortalecida e forneceu uma plataforma eficiente para uma comunicação próxima com parceiros e clientes russos.
