SSCH11-25000/50000 ±0.2%FS 11kW 64Nm 50000rpm Alta precisão Low Cost Turbojet Motor Performance Test Bench System Para Medir o Desempenho do Motor Aero

Descrição do produto

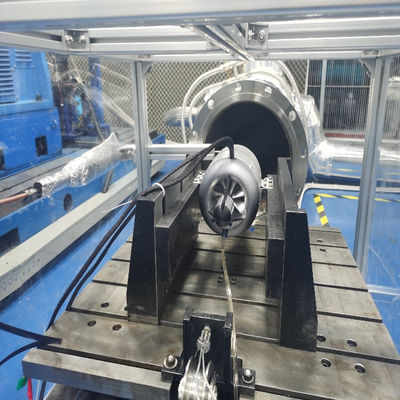

A plataforma de ensaio de instalação de motores turborreactores é utilizada para ensaios de empuxo de motores turborreactores; a plataforma de ensaio consiste principalmente num deslizamento de baixa resistência, num suporte de montagem do motor,e um dispositivo de medição do empuxo.

1. Mesa deslizante de baixa resistência:
A plataforma deslizante é dividida em uma base e uma plataforma deslizante, sendo instalado entre a base e a plataforma deslizante um trilho linear de baixo coeficiente de atrito;A base pode acoplar-se diretamente com o tabletO plano entre a base e a plataforma deslizante é trabalhado para garantir que a planície de cada plano não seja inferior a 0,02 mm.
O carris linear instalado na parte inferior da plataforma deslizante assegura o paralelismo relativo durante a instalação e o paralelismo do carris é assegurado em ≤ 0.02 mm através de processamento e posicionamento mecânicos.

2. Dispositivo de medição do impulso:
O dispositivo de medição do empuxo é constituído principalmente por sensores e conectores de medição de empuxo de alta precisão da HBM alemã, com uma precisão do sensor não inferior ao nível C3.O dispositivo de medição está directamente ligado à plataforma deslizante em linha reta, medindo com precisão o empuxo/tensão da plataforma à medida que ela tende a se mover; A plataforma está equipada com 2 conjuntos de dispositivos de medição de empuxo, instalados em ambas as extremidades da parte inferior da plataforma;Um conjunto é utilizado para medição e o outro para medição de calibração.

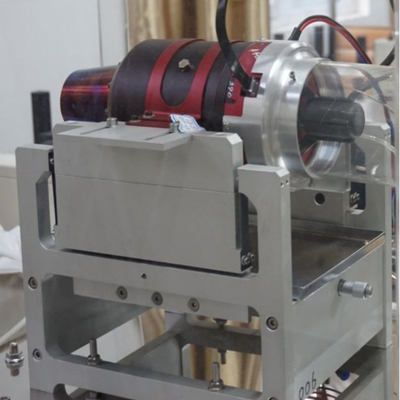

3. Suporte de montagem do motor:
O suporte de instalação é feito de liga de alumínio de alta qualidade processada como um todo, garantindo a sua rigidez e resistência globais; Uma extremidade do suporte é fixada na plataforma deslizante,e a outra extremidade está ligada ao motorUma fixação de adaptador é instalada no suporte, e quando os utilizadores substituem o motor, só precisam de substituir a fixação de adaptador para satisfazer as necessidades de acoplagem e teste de diferentes motores.

Parâmetros técnicos

Estrutura e composição

Estrutura da cabine de alta altitude
1Parede interna do laboratório: feita de chapa avançada de aço inoxidável anti-magnético;
2- superfície exterior da cabine: revestida com pó de alta resistência;
3. vedação: utilizando vedação avançada de borracha de silicone, pode ser testado por um longo tempo;
4Material de isolamento da cabine: Fabricado em espuma de poliuretano ignífugo e algodão de fibra de vidro, com bom efeito de isolamento.
5. Porta da cabine: Adota uma abertura manual circular e está equipada com um mecanismo de bloqueio manual;
6Aparição: A porta é azul RAL5015 e a cabine é cinza RAL7035.
7Janela de observação: composta por várias camadas de vidro à prova de explosão, tem as características de resistência ao calor, resistência ao gelo, resistência ao orvalho e boa transmissão da luz;
8. Equipamento de iluminação: os dispositivos de iluminação são instalados no interior da caixa de ensaio e utilizam uma tensão segura. O interruptor de controlo está situado no gabinete de controlo e a iluminação é superior a 300 lux;
9Os materiais de isolamento, o líquido de arrefecimento, o óleo lubrificante, etc. da cabine cumprem os requisitos ambientais e o líquido de arrefecimento e o óleo lubrificante serão tratados para evitar fugas;

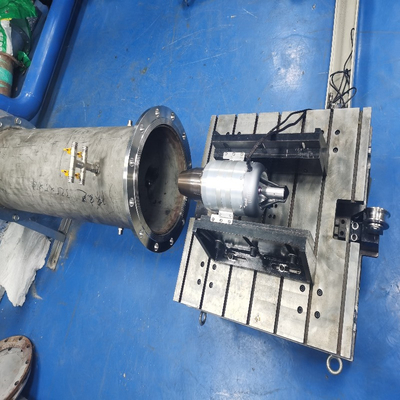

Linha de escape
O tubo de escape é composto por uma secção adaptadora, uma secção de medição, um refrigerador de escape, tubos ondulados e tubos de ligação.e o corpo do refrigerador de escape são processados como um todo usando aço inoxidável 304, e a conexão é feita com flange solto. Outras tubulações são feitas de 304 tubos de aço inoxidável e soldados com flanges. Há medição de temperatura de 8 pontos, medição de pressão estática, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão, medição de pressão.e conectores de medição da pressão total uniformemente dispostos ao longo da circunferência da secção de mediçãoOs conectores utilizam barbatanas para dissipação de calor para garantir que a temperatura do banco do sensor não exceda 70 oC.A expansão e contração térmicas da tubulação são absorvidas pelo tubo onduladoO gasoduto adopta uma estrutura de isolamento composta por três camadas de 304 chapas de aço inoxidável para isolamento.

Tubulação de admissão de ar
O tubo de medição de admissão do motor é utilizado para medir a pressão total, a pressão estática, a temperatura total e outros parâmetros da admissão do motor.O diâmetro desta secção de medição é DN150, e o caudal máximo é inferior a 20 m/s.
O tubo de medição de admissão do motor utiliza uma abertura de parede para medição de pressão estática, uma sonda para medição de pressão total e um capô de temperatura total para medição de temperatura total.O capô de medição da temperatura total e a sonda de medição da pressão total estão dispostos de forma escalonada.
A ligação do tubo de medição de admissão do motor requer um tubo de ligação de regulação.Assim, o tubo de ligação de ajuste para diferentes testes do motor também é diferente e precisa ser feito especialmente.

Perfil da empresa

A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação de equipamentos,Serviços de vendas de sistemas de engenharia de potência em vários domínios, como a aeroespacial, automóvel e novas energias; A empresa está localizada na bela cidade de peônia de Luoyang.

A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para motores de nova energia, sistemas de energia híbrida, motores, transmissões e muito mais.Os principais produtos incluem o dinamômetro elétrico, sistema de medição e controlo, fonte de alimentação de corrente contínua e sistema de garantia de estado.aderindo à filosofia empresarial da sobrevivência da qualidade e do desenvolvimento de serviços, fornecendo aos utilizadores vários tipos de soluções de medição e controlo de engenharia energética em vários domínios.

A filosofia de design avançada da Seelong e a sua rica experiência na indústria dão à empresa uma vantagem tecnológica à frente dos concorrentes na mesma indústria,e os produtos da empresa podem atender melhor à demanda real do mercadoSeelong é corajosa em inovação, enquanto valoriza os seus próprios avanços tecnológicos e desenvolvimento,estabeleceu relações de cooperação de longo prazo e aprofundadas com várias instituições de investigação nacionais, como a Universidade de Tsinghua e a Universidade de Shandong.Passou a certificação CE, a certificação do sistema de qualidade ISO9001, a certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.

A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.confiabilidade, e valor acrescentado.

Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. acolhem calorosamente a cooperação sincera de clientes domésticos e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
