Descrição da composição do banco de ensaio do dinamómetro

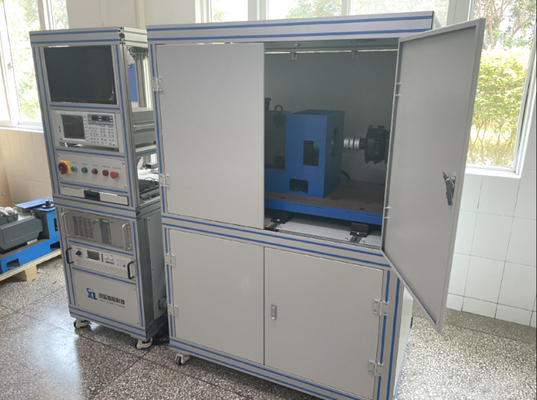

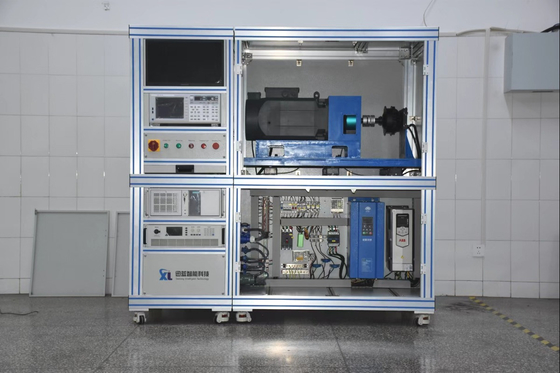

O banco de ensaio global é mostrado na figura acima, que inclui principalmente um dinamômetro elétrico, um suporte de montagem para o motor em ensaio, um eixo de ligação, uma tampa protetora, etc.

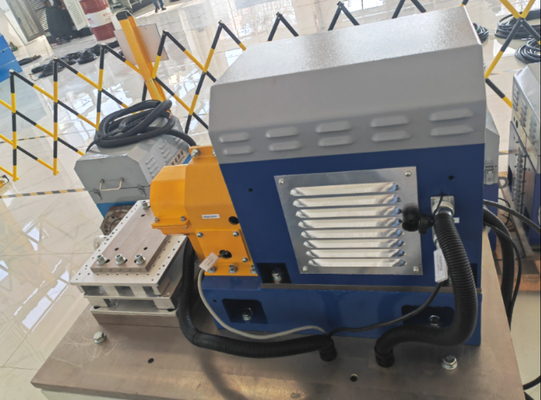

O dinamômetro elétrico contém um dispositivo de arrefecimento por ar (ventilador), um codificador rotativo e um sistema de controlo da temperatura do eixo.o sinal de velocidade é enviado para o gabinete de acionamento de frequência variável através do autocarro, e o sinal de binário é enviado para o sistema de controlo utilizando o cabo blindado original para formar o controlo de circuito fechado.e ajustado e controlado na unidade de computador.
Aplicação
Os bancos de ensaio Seelong E-Motor são utilizados para analisar e determinar propriedades eléctricas, mecânicas, térmicas e acústicas.Testes de fiabilidade e durabilidade e medições de desempenho de arranque a frio podem ser realizados em condições realistasO sistema de automação integrado da Seelong TCM permite ensaios totalmente automáticos, de modo a reduzir o tempo e os custos para todos os procedimentos de ensaio relevantes.
Todos os dados de medição são guardados com um selo de tempo uniforme e podem ser processados com a ferramenta de pós-processamento de dados,A integração opcional da tecnologia "Virtual Proving Ground" baseada no SeeLong SLM também oferece um ambiente de desenvolvimento e teste virtual para implementar a integração, tarefas de otimização e validação mesmo no banco de ensaio.
Parâmetros técnicos
- Pequeno tamanho, fácil instalação;
- Estrutura simples, operação e manutenção fáceis;
- Momento de travagem elevado;
- Alta precisão de medição;
- Trabalhar de forma estável e fiável;
- Obtenção de medições instantâneas de velocidade de alta precisão com sensores de velocidade magnétoelétricos;
- Resposta rápida, adequada para ensaio dinâmico
SSCH45- Quatro200/17Parâmetros técnicos do dinamômetro eléctrico
| Ponto |
Parâmetros do dinamômetro elétrico |
| Modelo |
Ativos de capital próprio |
| Marca |
Seelong |
| Potência nominal (kw) |
45 |
| Torque nominal (Nm) |
95 |
| Intervalo de velocidade de binário constante (rpm) |
0-4200 |
| Poder constanteVelocidadeDistância (rpm) |
4200 a 15000 |
| Velocidade máxima de funcionamento (rpm) |
17000 |
| Voltagem nominal (V) |
AC 380 |
| Corrente nominal (A) |
87 |
| Método de dissipação de calor |
Refrigerado a ar |
|
Precisão da medição do binário(% FS)
|
±00,2% FS |
| Codificador |
Shanghai Jingfen |
| Modelo de codificador |
HTL 512 |
| Pode ser personalizado |
SSCH45O dinamômetro elétrico tem as seguintes vantagens significativas:
O princípio básico do dinamômetro de corrente hidráulica e de turbilhão é converter a energia mecânica gerada pelo motor principal em energia térmica e retirar o calor após o resfriamento por água.A energia emitida pelo motor primário não pode ser recuperada, e a energia também é consumida durante o processo de conversão.O dinamômetro elétrico pode converter a energia mecânica gerada pelo motor principal em energia elétrica e alimentá-la de volta para a rede interna para uso por outros equipamentos.
As características de carga dos dinamómetros elétricos são as características de binário constante de velocidade zero a velocidade nominal e as características de potência constante de velocidade nominal a velocidade máxima,que cumpram plenamente as características de carga das máquinas de potênciaEm geral, o dinamômetro hidráulico só pode ser carregado em uma direção, enquanto um dinamômetro de corrente de redemoinho pode ser carregado em duas direções, não pode ser usado como um motor principal de reversão de força,Enquanto o dinamômetro elétrico pode facilmente realizar carga bidirecional e pode ser usado como um motor principal de reversão de força.
Devido à utilização de acessórios que cumprem plenamente as normas nacionais, os utilizadores não têm de depender do fabricante para a manutenção e podem realizar completamente a manutenção diária por conta própria,mesmo quando for necessário substituir o hospedeiro e sensoresO dinamômetro eléctrico é o produto de substituição mais ideal para a transformação tecnológica dos equipamentos de ensaio das empresas devido à sua estrutura simples e livre de manutenção.para além do seu excelente desempenho de controlo de velocidade, também tem um efeito significativo de poupança de energia.
O dinamômetro eléctrico é o núcleo de ensaio de todo o sistema de banco de ensaio.Adopta o sistema de inversor de frequência variável como o actuador do dinamômetro elétrico e adopta o sistema de teste e controlo de nova geração da Seelong como o núcleo de controlo do sistema de banco de ensaioO sistema de teste de software Seelong é desenvolvido com base na plataforma C# e pode realizar um alto controle dinâmico do sistema.O sistema de ensaio e controlo Seelong pode completar automaticamente o ciclo de ensaio de configuração relevante e o ciclo de ensaio dinâmico definido pelo utilizadorAo mesmo tempo, o sistema de teste e controlo Seelong pode integrar equipamento auxiliar externo, realizar comunicação e controlo centralizados.
O sistema de banco de ensaio da Seelong adota um projeto modular, de acordo com diferentes requisitos e orçamentos de ensaio,Os nossos engenheiros profissionais irão personalizar diferentes sistemas de banco de teste de dinamômetro para os clientes.
Vamos tornar-nos parceiros, forneceremos uma atualização gratuita do sistema de software para o nosso sistema de banco de teste de dinâmetro (Excluindo o desenvolvimento de novas aplicações).
Aplicação típica
1) Pesquisa sobre ensaios e controlo dos desempenhos motores
2) Avaliação da eficiência do motor
3) Avaliação do desempenho de alimentação do sistema de motor
4) Avaliação da durabilidade do motor, etc.
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design,Fabricação e venda de sistemas de engenharia de potência em vários domínios, como a aeroespacialA empresa está localizada na bela Cidade das Flores de Peônia - Luoyang, a capital de Deus.
Os principais produtos são o dinamômetro elétrico, o sensor de binário, o sistema de medição e controlo e o sistema de garantia de estado e outros produtos.aderindo à filosofia empresarial da qualidade para a sobrevivência e serviço para o desenvolvimento, para fornecer aos utilizadores soluções de medição e controlo de engenharia de energia em vários domínios.
A filosofia de design avançada da Seelong e a sua rica experiência na indústria dão à empresa uma vantagem tecnológica à frente dos concorrentes na mesma indústria,e os produtos da empresa podem atender melhor à demanda real do mercadoSeelong é corajosa em inovação, enquanto valoriza os seus próprios avanços tecnológicos e desenvolvimento,estabeleceu relações de cooperação de longo prazo e aprofundadas com várias instituições de investigação nacionais, como a Universidade de Tsinghua e a Universidade de Shandong.Passou a certificação CE, a certificação do sistema de qualidade ISO9001, a certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.confiabilidade, e valor acrescentado.
Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. acolhem calorosamente a cooperação sincera de clientes domésticos e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
