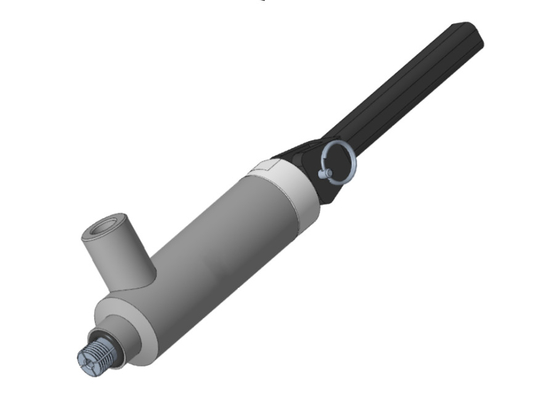

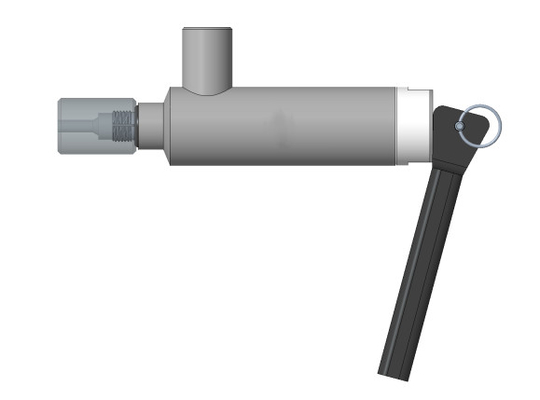

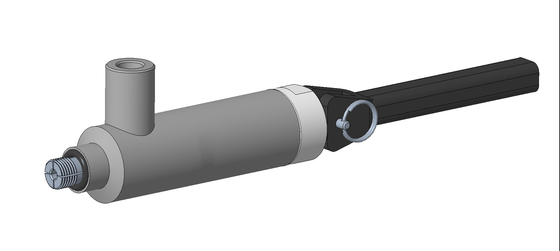

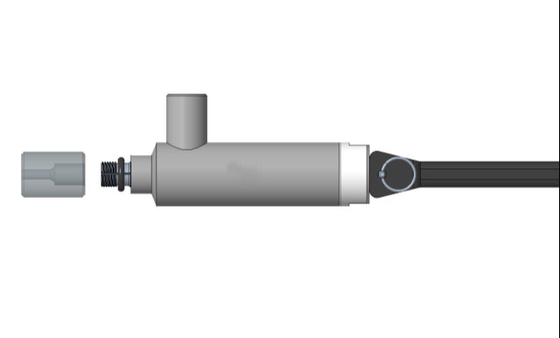

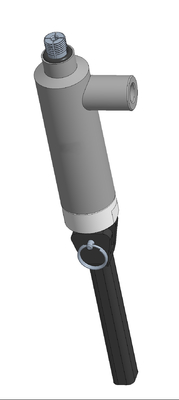

Tipo de alça Conector rápido TF120
Série TF120Conector rápidoadota um pincelamento excêntrico da alça, que é utilizado principalmente para ensaios manuais.Pode realizar testes de pressão e estanquidade de ar de peças roscadas internas, bem como operações funcionais como enchimento, enchimento e esvaziamento.
Aperto de alça excêntrico, conexão instantânea, operação simples, segura e confiável, melhora muito a eficiência do teste e a confiabilidade da conexão.
FAnel O de pontaéusodpara obter a vedação final da face,que- Não.scertos requisitosparaA planície e a rugosidade da face final das peças medidas.
TF120 Vantagens do conector rápido
1)Reduzir os danos causados pela inserção e remoção frequentes do fio.
2)Selo de ligação instantâneo, alta eficiência de ligação, adequado para alta frequência, um grande número de requisitos de ensaio de inserção e remoção repetidas.
3)Desenho exclusivo de pinça de fio, sem a ajuda de ferramentas, pressionando a alça pode realizar a conexão de vedação instantânea do fio.
4)O exclusivo desenho excêntrico de fixação e vedação da alça, mesmo se submetido a uma forte força lateral, também pode bloquear firmemente o conector para garantir a confiabilidade da conexão.
5)O design da alça é ergonômico e a operação é mais conveniente.
6) OA vedação é simples de substituir e fácil de manter.
TF120Parâmetros técnicos da série
| Interface aplicável |
Fios internos: incluindo os fios métricos, os fios de tubos, os fios de tubos cônicos e os fios de tubos cônicos normalizados americanos |
| Material do corpo |
Aço inoxidável resistente à corrosão e liga de alumínio, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
O selo principal é feito deborracha nitrílica(NBR) por defeito, e outros materiais podem ser selecionados de acordo com os requisitos do cliente |
| Meio aplicável |
Fluido normal ou gás não corrosivo |
| Modo de funcionamento |
Prensagem do cabo excêntrico |
| Pressão de funcionamento |
0-350 bar |
|
Funcionamento
temperatura
|
-15°C-+100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínimadeOProdutos normalizadosPodemos fornecer dispositivos coma)Uma taxa de vazamento mais baixa à procura; isto depende das especificações detalhadas fornecidas pelo cliente (método de ensaio,temperatura e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (i.e. o tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
TF120 Dimensões da série(unidade: mm)
| Número do corpo |
Furo de fluido B1 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L |
| 1 |
G1/8- Não. |
16 |
25 |
25 |
8 |
8 |
15 |
40 |
90 |
120 |
110 |
| 2 |
G1/4- Não. |
20 |
28 |
28 |
10 |
8 |
15 |
40 |
90 |
120 |
110 |
| 3 |
G3/8- Não. |
24 |
32 |
32 |
12 |
8 |
15 |
50 |
105 |
120 |
125 |
| 4 |
G1/2- Não. |
28 |
37 |
37 |
12 |
10 |
18 |
55 |
105 |
120 |
125 |
| 5 |
G3/4- Não. |
33 |
40 |
40 |
14 |
10 |
18 |
65 |
120 |
120 |
145 |
| 6 |
G1- Não. |
40 |
49 |
49 |
14 |
10 |
18 |
75 |
145 |
120 |
170 |
TF120Aplicação em série
1.Indústria de ensaios de motores
2.Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
