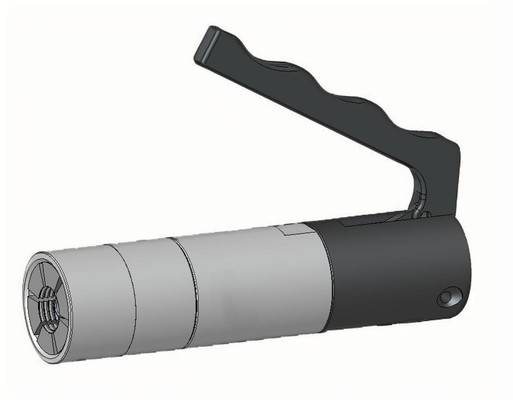

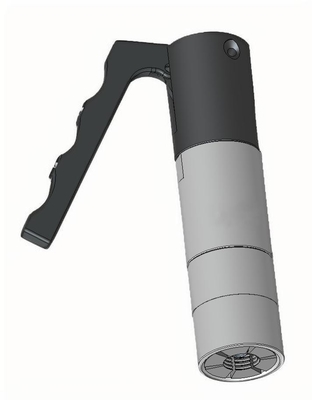

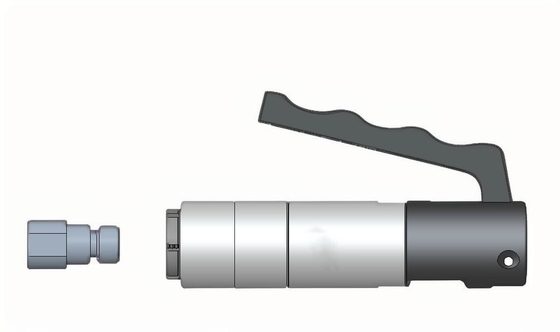

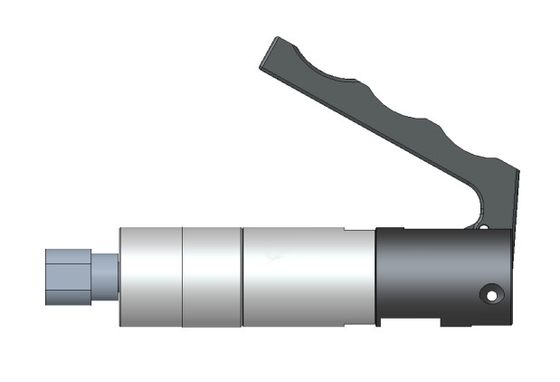

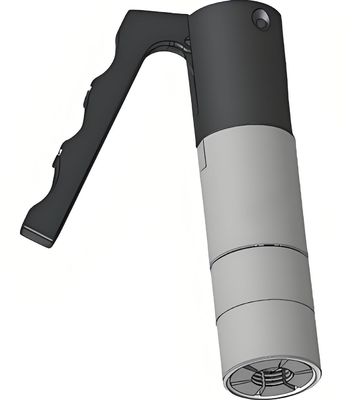

TF210 série favorável roscado de aço inoxidável e liga de alumínio de prensagem de manobra Tipo Quick Connect acoplamento
O conector rápido da série TF210 adota o aperto do punho de pressionamento, que é usado principalmente para testes manuais.bem como operações funcionais como o enchimento, enchendo e esvaziando.
Pressionamento do cabo, conexão instantânea, operação simples, segura e confiável, melhora muito a eficiência do teste e a confiabilidade da conexão.
Os conectores rápidos da série TF210 cobrem quase todas as especificações de rosca comumente utilizadas, os clientes podem escolher de acordo com as características dos parâmetros de rosca das peças a serem testadas.Além das interfaces de thread comum disponíveis, também podemos fornecer soluções personalizadas, tais como fios especiais, ou de acordo com as características de interface e espaço operacional das peças a serem testadas,para fornecer conectores rápidos encurtados ou alongados.
TF210 Vantagens do conector rápido
1) Reduzir os danos causados pela inserção e remoção frequentes dos fios.
2) Selo de ligação instantâneo, elevada eficiência de ligação, adequado para alta frequência, um grande número de requisitos de ensaio de inserção e remoção repetidas.
3) Desenho exclusivo de pinça de fio, sem a ajuda de ferramentas, pressionando a alça pode realizar a conexão de vedação instantânea do fio.
4) Desenho exclusivo de fixação e vedação da alça de prensagem, mesmo que a pressão esteja constantemente a mudar, o conector pode ser firmemente bloqueado para garantir a fiabilidade da ligação.
5) O design da alça de prensagem é ergonómico e a operação é mais conveniente.
6) As peças de vedação são fáceis de substituir e de manter.
Parâmetros técnicos da série TF210
| Interface aplicável |
Fios externos: incluindo os fios métricos, os fios de tubos, os fios de tubos cônicos e os fios de tubos cônicos normalizados americanos |
| Material do corpo |
Aço inoxidável resistente à corrosão e liga de alumínio, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
A vedação principal é feita de borracha nitrílica (NBR) por padrão, e outros materiais podem ser selecionados de acordo com os requisitos do cliente |
| Meio aplicável |
Fluido normal ou gás não corrosivo |
| Modo de funcionamento |
Prensagem do cabo, pinça automática de rebote |
| Pressão de funcionamento |
0-350 bar |
| Temperatura de funcionamento |
-15°C - +100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínima dos produtos padrão; podemos fornecer dispositivos com uma taxa de fuga mais baixa sob demanda;Isto depende das especificações pormenorizadas fornecidas pelo cliente (método de ensaio, temperatura de ensaio e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (ou seja, tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
As dimensões da série TF210 (unidade: mm)
| Número do corpo |
Furo de fluido B1 |
D1 |
D2 |
L |
L1 |
| 1 |
G1/8 |
32 |
32 |
135 |
88 |
| 2 |
G1/4 |
40 |
40 |
140 |
88 |
| 3 |
G3/8 |
52 |
40 |
140 |
88 |
Aplicação da série TF210
1Indústria de ensaios de motores
2Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
