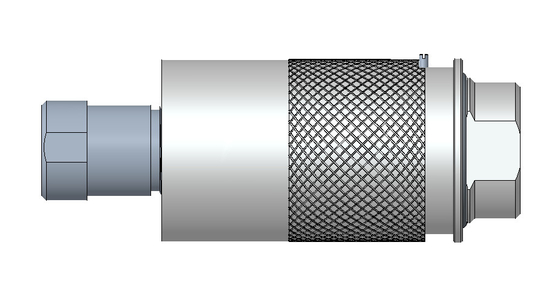

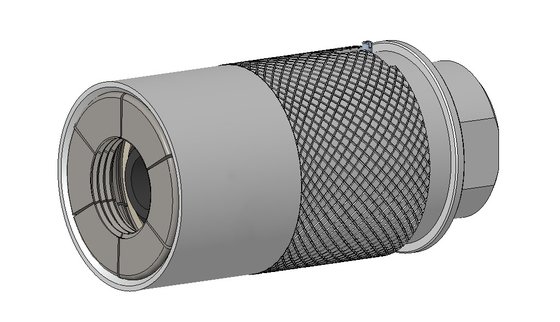

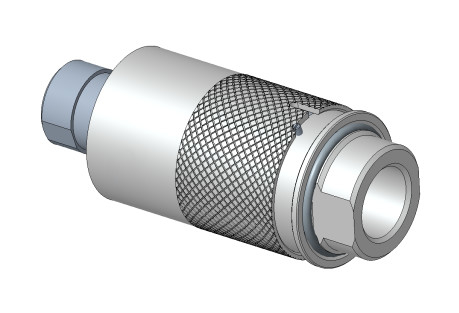

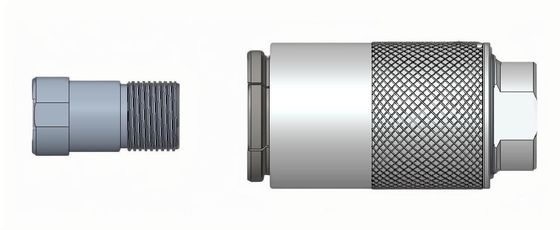

Série TF230 Bem elaborado acero inoxidável roscado e liga de alumínio tipo manga acoplamento de ligação rápida
Os conectores rápidos da série TF230 são presos com garras de pinça de manga, que são usadas principalmente para testes manuais.bem como operações funcionais como o enchimento, enchendo e esvaziando.
Quando a garra da pinça de manga está bloqueada, a conexão é concluída instantaneamente. A operação é simples, segura e confiável, o que melhora muito a eficiência do teste e a confiabilidade da conexão.Selo frontal, fácil de manter.
TF230 Vantagens do conector rápido
1) Design requintado, estrutura compacta, para poupar espaço para os clientes na maior extensão.
2) O processo único de curvatura na superfície da manga torna mais conveniente de operar.
3) Design exclusivo de ligação de alinhamento automático, sem ajuste, pode ser operado com uma mão, melhorar a eficiência da ligação de teste.
4) De acordo com as necessidades do cliente, pode ser instalado um mecanismo antiderrapante na cauda.O conceito exclusivo anti-descolagem pode evitar que a ligação seja desconectada anormalmente durante o ensaio devido a vibrações excessivas das peças a ensaiar ou a um mau funcionamento do cliente., o que resulta em perigo.
5) Acoplamento axial, direcção linear do fluxo, redução da queda de pressão, para assegurar a máxima eficiência do sistema de tubulação.
6) Selo final, substituição simples, fácil de manter.
Parâmetros técnicos da série TF230
| Interface aplicável |
Fios externos: incluindo os fios métricos, os fios de tubos, os fios de tubos cônicos e os fios de tubos cônicos normalizados americanos |
| Material do corpo |
Aço inoxidável resistente à corrosão e liga de alumínio, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
A vedação principal é feita de borracha nitrílica (NBR) por padrão, e outros materiais podem ser selecionados de acordo com os requisitos do cliente |
| Meio aplicável |
Fluido normal ou gás não corrosivo |
| Modo de funcionamento |
Tipo de mangas |
| Pressão de funcionamento |
0-50 bar |
| Temperatura de funcionamento |
-15°C - +100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínima dos produtos padrão; podemos fornecer dispositivos com uma taxa de fuga mais baixa sob demanda;Isto depende das especificações pormenorizadas fornecidas pelo cliente (método de ensaio, temperatura de ensaio e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (ou seja, tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
As dimensões da série TF230 (unidade: mm)
| Número do corpo |
Furo de fluido B1 |
D1 |
D2 |
L |
A/F |
| 2 |
G1/8 |
25 |
17 |
74 |
15 |
| 3 |
G1/4 |
30 |
22 |
74 |
19 |
| 4 |
G3/8 |
35 |
27 |
78 |
24 |
| 5 |
G1/2 |
40 |
30 |
78 |
27 |
| 6 |
G3/4 |
45 |
33 |
90 |
30 |
| 7 |
G3/4 |
50 |
37 |
90 |
32 |
| 8 |
G3/4 |
55 |
40 |
90 |
36 |
Aplicação da série TF230
1Indústria de ensaios de motores
2Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação de equipamentos,Serviços de vendas de sistemas de engenharia de potência em vários domínios, como a aeroespacial, automóvel e novas energias; A empresa está localizada na bela cidade de peônia de Luoyang.
Os principais produtos são acoplamento de ligação rápida, dinamômetro CA, sensor de binário, sistema de medição e controlo e sistema de garantia de estado e outros produtos.Estabelecer um sistema completo de serviços de vendas, aderindo à filosofia empresarial da qualidade para a sobrevivência e serviço para o desenvolvimento, para fornecer aos utilizadores soluções de medição e controlo de engenharia de energia em vários campos.
A filosofia de design avançada da Seelong e a rica experiência no sector dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo sector.e os produtos da empresa podem atender melhor à demanda real do mercadoA Seelong passou a certificação CE, a certificação do sistema de qualidade ISO9001, a certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.
