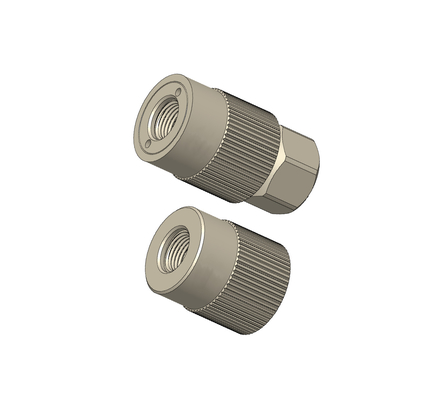

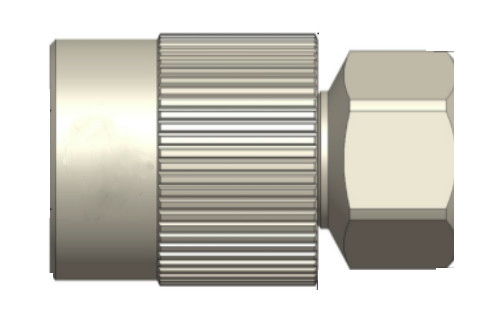

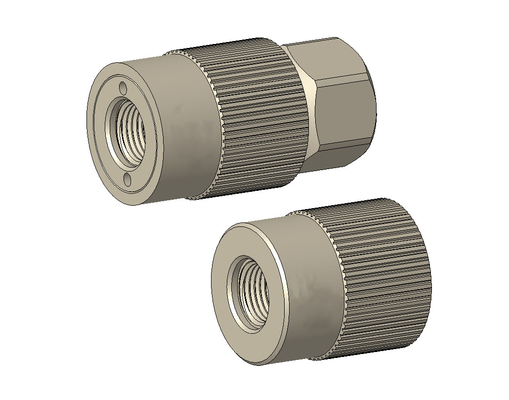

TF240 série de aço inoxidável roscado e liga de alumínio tipo de parafuso manual acoplamento de ligação rápida
TF240Conector rápidoAdota o bloqueio por parafuso, que é utilizado principalmente para ensaios manuais.Pode realizar o teste de pressão e estanqueidade do ar de peças roscadas externas, bem como operações funcionais como enchimento, enchimento e esvaziamento.

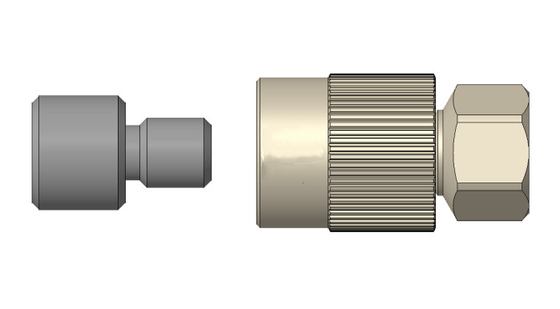

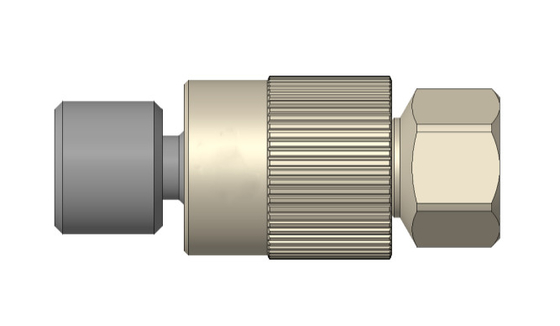

Torcer manualmente o conector suavemente no fio externo a ser testado até que a vedação interna do anel O tenha uma compressão adequada.Todo o processo de ligação não requer a ajuda de ferramentas e acessórios de vedação, aperte suavemente com uma mão para completar o selo.
Devido à sua estrutura simples e ao auto-bloqueio por fio após a vedação, os conectores da série TF240 são mais duráveis, estáveis e confiáveis e têm baixos custos de manutenção no período posterior.
Os conectores rápidos da série TF240 são frequentemente utilizados para vedação externa de fios e também podem ser utilizados como conectores com entrada média para testes de pressão e operações de enchimento.
TF240 Vantagens do conector rápido
1) A vedação rápida pode ser alcançada com um aperto suave com uma mão.
2)Estrutura simples, estável e confiável.
3)Só uma vedação frontal, fácil de substituir.
4) Baixo custo de entrada de teste, baixo custo de manutenção no período posterior.
TF240Parâmetros técnicos da série
| Interface aplicável |
Fios externos: incluindo os fios métricos, os fios de tubos, os fios de tubos cônicos e os fios de tubos cônicos normalizados americanos |
| Material do corpo |
Aço inoxidável resistente à corrosão e liga de alumínio, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
O selo principal é feito deborracha nitrílica(NBR) por defeito, e outros materiais podem ser selecionados de acordo com os requisitos do cliente |
| Meio aplicável |
Fluido normal ou gás não corrosivo |
| Modo de funcionamento |
Apertar a mão |
| Pressão de funcionamento |
0-50 bar |
| Temperatura de funcionamento |
-15°C-+100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínimadeOProdutos normalizadosPodemos fornecer dispositivos coma)Uma taxa de vazamento mais baixa à procura; isto depende das especificações detalhadas fornecidas pelo cliente (método de ensaio,temperatura e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (i.e. o tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
TF240Dimensões da série(unidade: mm)
| Número do corpo |
Furo de fluido B1 |
D1 |
L1 |
L |
A/F |
| 1 |
G1/8- Não. |
22 |
25 |
36 |
17 |
| 2 |
G1/4- Não. |
27 |
26 |
40 |
19 |
| 3 |
G3/8- Não. |
32 |
28 |
42 |
24 |
| 4 |
G1/2- Não. |
37 |
32 |
50 |
30 |
| 5 |
G3/4- Não. |
44 |
34 |
52 |
36 |
| 6 |
G1- Não. |
52 |
40 |
60 |
41
|
TF240Aplicação em série
1.Indústria de ensaios de motores
2.Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação de equipamentos,Serviços de vendas de sistemas de engenharia de potência em vários domínios, como a aeroespacial, automóvel e novas energias; A empresa está localizada na bela cidade de peônia de Luoyang.
Os principais produtos são acoplamento de ligação rápida, dinamômetro CA, sensor de binário, sistema de medição e controlo e sistema de garantia de estado e outros produtos.Estabelecer um sistema completo de serviços de vendas, aderindo à filosofia empresarial da qualidade para a sobrevivência e serviço para o desenvolvimento, para fornecer aos utilizadores soluções de medição e controlo de engenharia de energia em vários campos.
A filosofia de design avançada da Seelong e a rica experiência no sector dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo sector.e os produtos da empresa podem atender melhor à demanda real do mercadoA Seelong passou a certificação CE, a certificação do sistema de qualidade ISO9001, a certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.
