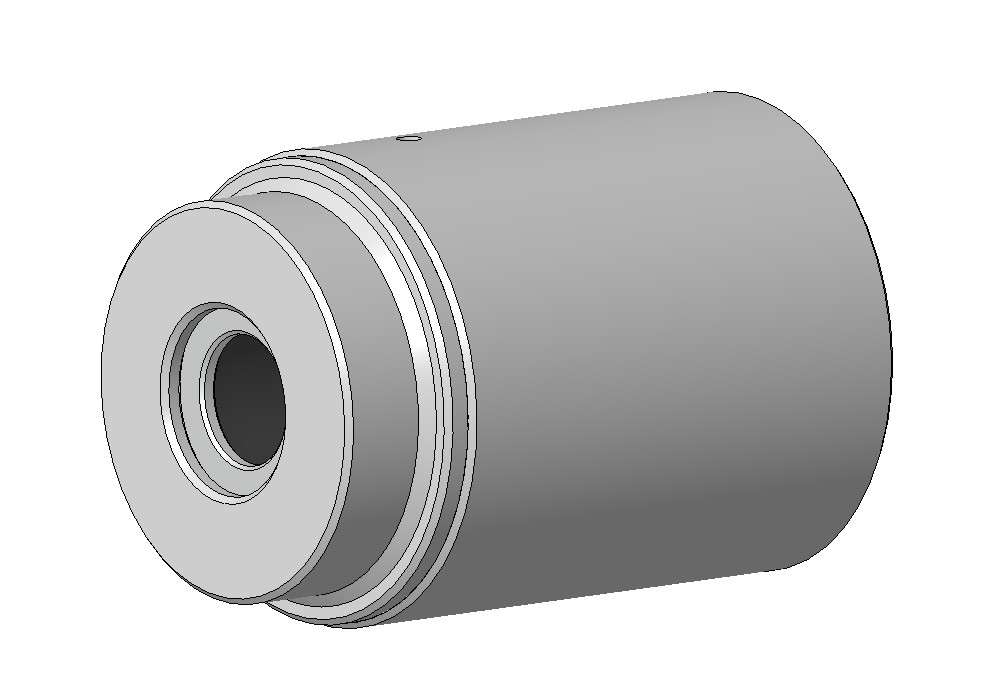

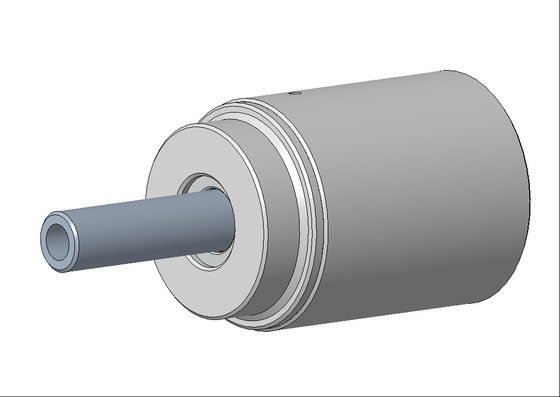

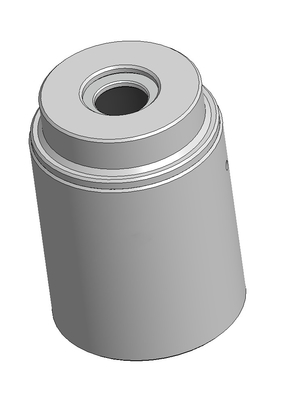

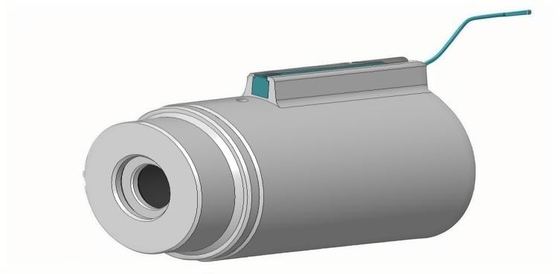

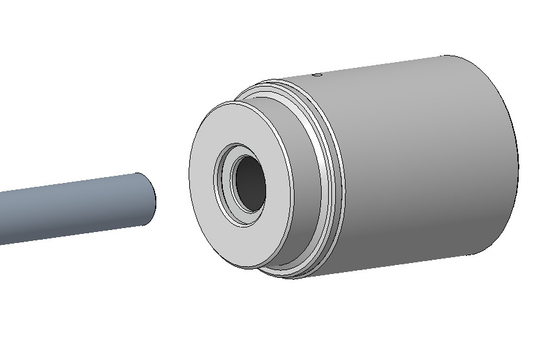

Conector rápido pneumático TF460
O conector rápido da série TF460 adota a fixação de acionamento pneumático, que é usado principalmente para testes automatizados ou semiautomáticos.Ensaios de estanqueidade do ardas partes a serem testadas com oDiâmetro internocontroladotubos retos As características, bem como as operações funcionais, tais como o enchimento, enchimento e esvaziamento, tais como a vedação da parede exterior do tubo reto, do tubo de flange, do tubo de escamas de peixe e do fio externo.
Os conectores rápidos da série TF460 utilizam o princípio de condução do cilindro, os vedações da frente podem selar as peças a serem testadas comlarguraintervalo de tolerância.PAcionamento pneumático pode ser aplicado a ensaios automatizados para alcançar uma operação automatizada.
TF460 Vantagens do conector rápido
1) SealtÉ um tubo reto com uma pequena abertura de ventilação.
2) SElar o tubo reto comlarguraintervalo de tolerância.
3) SO anel de alimentação é auto-adaptável.
4)Não há danos no tubo de ensaio.
5)Motor pneumático, pode realizar testes automáticos.
TF460Parâmetros técnicos da série
| Interface aplicável |
Interfaces com diâmetro exteriorcontroladoCaracterísticas dos tubos retos: parede externa dos tubos retos, tubos de flange, tubos de escamas de peixe e fios externos |
| Material do corpo |
liga de alumínio,Outros materiais também podem serselecionadoDe acordo com as necessidades do cliente |
| Material de vedação |
O selo principal adotaborracha nitrílica(NBR) por defeito, e outros materiais podem ser selecionados de acordo com as necessidades do cliente, tais como vedação de uretano em condições de maior desgaste |
| Meio aplicável |
Ar seco e sem óleo ou gases não corrosivos |
| Modo de funcionamento |
Acionamento pneumático (5 ~ 10bar de ar comprimido) |
| Pressão de funcionamento |
0-35 bar (conjunto necessário para aplicações sob pressão, não é necessário para aplicações a vácuo) |
| Temperatura de funcionamentore |
-15°C-+100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínimadeOProdutos normalizadosPodemos fornecer dispositivos coma)Uma taxa de vazamento mais baixa à procura; isto depende das especificações detalhadas fornecidas pelo cliente (método de ensaio,temperatura e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (i.e. o tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
TF460Dimensões da série(unidade: mm)
| Número do corpo |
Portão de ensaio B1 |
Portão de accionamento P1 |
Furo de fixação G1 |
D1 |
D2 |
D3 |
L1 |
L |
| 0 |
G1/8- Não. |
M5 |
M5 |
38 |
32 |
28 |
8 |
52 |
| 1 |
G1/4- Não. |
G1/8- Não. |
M6 |
57 |
47 |
42 |
10 |
70 |
| 2 |
G1/2- Não. |
G1/8- Não. |
M6 |
79 |
69 |
64 |
14 |
90 |
| 3 |
G1- Não. |
G1/8- Não. |
M6 |
108 |
91 |
82 |
26 |
115 |
| 4 |
G1-1/2- Não. |
G1/8- Não. |
M6 |
139 |
122 |
108 |
30 |
120 |
| 5 |
G2- Não. |
G1/8- Não. |
M10 |
178 |
162 |
140 |
34 |
120 |
TF460Aplicação em série
1.Indústria de ensaios de motores
2.Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
