500kW Caixa de engrenagens de arrefecimento forçado de ar forçado e banco de teste de desempenho e confiabilidade do eixo

 500kW Caixa de engrenagens de arrefecimento forçado de ar forçado e banco de teste de desempenho e confiabilidade do eixo

O banco de ensaio de desempenho da caixa de velocidades de 500 kW é um dispositivo especialmente utilizado para efectuar a avaliação do desempenho e da fiabilidade de componentes como transmissões e eixos de accionamento.Pode realizar vários testes como eficiência, desempenho energético, desempenho global e fiabilidade a longo prazo das peças testadas.

O banco de ensaio de durabilidade da caixa de velocidades de 500 kW inclui principalmente as seguintes partes-chave: um sistema de dinamômetro de entrada com funções de condução e carga;um sistema de dinamômetro de saída capaz de realizar carga e marcha atrás- um inversor de frequência variável que pode transmitir energia eléctrica de volta para a rede eléctrica; - um sistema de controlo responsável pela regulação global;um componente de aquisição de dados para registo de vários parâmetros; uma estrutura mecânica de banco que suporta a estrutura global; equipamento de estação de óleo que fornece garantia de lubrificação;e um dispositivo de videovigilância que monitora o estado de funcionamento em tempo real.

1.500kW Caixa de engrenagens de arrefecimento forçado de ar forçado e banco de teste de desempenho e confiabilidade do eixo Componentes

• Sistema de dinamômetro de entrada(acionamento e carga): por um lado, fornece potência à caixa de velocidades para simular o estado de funcionamento do motor; por outro,Pode aplicar carga para simular a resistência do veículo durante a condução, de modo a testar o desempenho e a durabilidade da caixa de velocidades sob diferentes cargas.
• Sistema de dinamômetro de saída(carregamento e condução): utilizado principalmente para absorver a potência da caixa de velocidades, podendo também conduzir a caixa de velocidades para simulação de travagem, descida e outras condições de trabalho do veículo,e testar de forma mais abrangente o desempenho da caixa de velocidades.

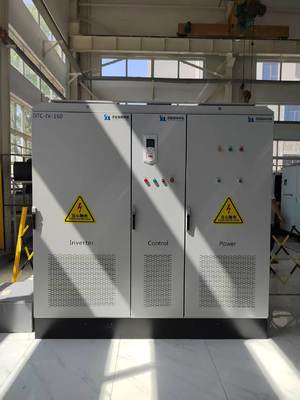

• Sistema de inversor de frequência variável: Pode reciclar a energia elétrica gerada durante o teste e alimentá-la de volta para a rede de energia, realizando a reciclagem de energia, reduzindo o custo do teste,e reduzir o desperdício de energia e o impacto ambiental.
• Sistema de controlo: É o "cérebro" do banco de ensaio e é responsável pela fixação dos parâmetros de ensaio (como velocidade, binário, engrenagem, etc.), controlando o trabalho coordenado de vários sistemas,e garantir que o ensaio é realizado com precisão e estabilidade de acordo com os procedimentos pré-estabelecidos.

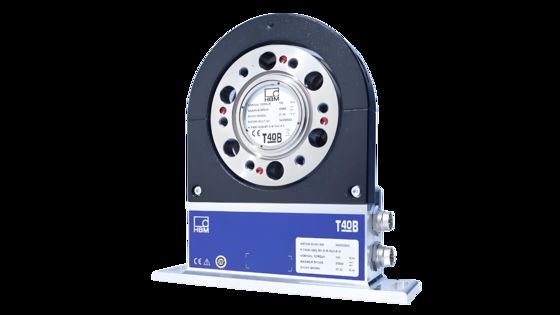

• Sistema de aquisição de dados: recolhe vários dados no processo de ensaio em tempo real, tais como velocidade, binário, temperatura, pressão, vibração, etc.,e realiza o processamento preliminar e armazenamento dos dados para fornecer uma base para análise e avaliação subsequentes.

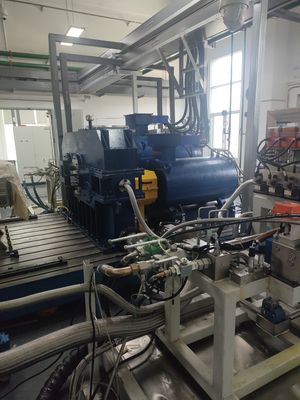

• Sistema mecânico do banco de ensaio: incluindo a base, o suporte, o eixo de ligação e outros componentes estruturais, utilizados para fixar a caixa de velocidades, o dinamómetro e outros equipamentos, para assegurar uma ligação precisa e um funcionamento estável entre os componentes,e reduzir o impacto das vibrações e deslocamentos nos resultados dos ensaios.

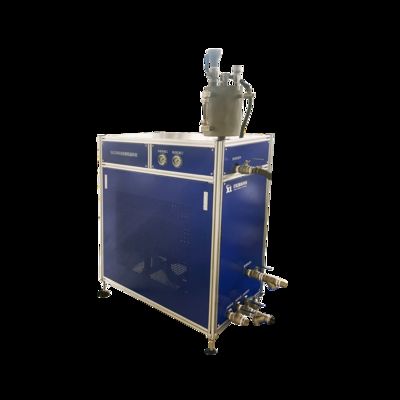

• Sistema de estações de abastecimento: fornece óleo lubrificante à caixa de velocidades, controla parâmetros como a temperatura do óleo e a pressão do óleo, garante que a caixa de velocidades funcione em condições de lubrificação adequadas,e também pode avaliar a condição de desgaste da caixa de velocidades através de indicadores de monitorização, tais como a contaminação por óleo.
• Sistema de monitorização por vídeo: Monitorização em tempo real do estado de funcionamento do banco de ensaio e das alterações na aparência da caixa de velocidades, permitindo a detecção atempada de condições anormais (como fugas de óleo, ruído anormal,Danos nos componentes, etc.) para assegurar a segurança do processo de ensaio.

2.500kW Caixa de engrenagens de arrefecimento forçado de ar forçado e banco de teste de desempenho e confiabilidade do eixoPrincípio de funcionamento

Antes do início do ensaio, o operador define os parâmetros de ensaio através da interface homem-máquina e o sistema de controlo envia instruções ao sistema de accionamento e ao sistema de carga.O sistema de acionamento impulsiona a caixa de velocidades a operar de acordo com a curva de velocidade e torque pré-estabelecida, e o sistema de carga carrega a carga simulada em tempo real de acordo com os requisitos do ensaio.O sistema de aquisição de dados recolhe vários parâmetros de funcionamento da caixa de velocidades a intervalos de milissegundos e transmite-os ao sistema de controlo.O sistema de controlo utiliza um algoritmo de controlo de circuito fechado para ajustar a potência e a saída de carga em tempo real para garantir a estabilidade das condições de ensaio.

O sistema de videovigilância registra simultaneamente o ecrã de funcionamento da caixa de velocidades e o sistema de ensaio de vedação executa um ensaio de vedação na caixa de velocidades durante uma fase de ensaio específica.O software de processamento de dados realiza uma análise multidimensional da enorme quantidade de dados recolhidos para calcular indicadores-chave, como a eficiência de transmissão da caixa de velocidades., espectro de vibrações e desempenho de vedação.O sistema gera automaticamente um relatório de ensaio e realiza uma avaliação e classificação abrangentes do desempenho da caixa de velocidades, comparando-o com uma base de dados padrão.- Não.

3.500kW Caixa de engrenagens de arrefecimento forçado de ar forçado e banco de teste de desempenho e confiabilidade do eixoAmbiente e condições de utilização

• Requisitos de alimentação: 380V±10%, 220V±10% de alimentação AC, frequência 50Hz±1Hz.Equipado com um transformador de isolamento trifásico e um dispositivo de supressão harmônica para garantir que a taxa de distorção harmônica da rede eléctrica seja inferior a 5%Ao mesmo tempo, está equipado com uma fonte de alimentação ininterrupta UPS online, que pode fornecer 30 minutos de garantia de alimentação de emergência.

• Condições ambientais: O equipamento deve ser instalado num laboratório de temperatura e umidade constantes, com uma temperatura ambiente de -10°C a 45°C e uma umidade relativa de ≤ 85%.O chão do laboratório precisa ser isolado contra vibrações., com uma aceleração de vibração máxima inferior a 5 m/s2.O laboratório deve estar equipado com um sistema de ar condicionado de precisão com uma capacidade de arrefecimento não inferior a 20 kW., e deve ser reservado um espaço de ventilação suficiente.

4. 500 kWTestes de desempenho da caixa de engrenagens e do eixo e banco de ensaio de fiabilidadeParâmetros técnicos

Parâmetros técnicos do dinamômetro elétrico SSCD500 - 1500/3800

SSCD500 - 300/760 Parâmetros técnicos do dinamômetro elétrico

5. 500 kWTestes de desempenho da caixa de engrenagens e do eixo e banco de ensaio de fiabilidadeNormas de referência

QC/T 568-2019 Requisitos técnicos e métodos de ensaio em banco para conjuntos de transmissão mecânica automotiva

QC/T-291-2023 "Requisitos de desempenho e métodos de ensaio em banco para conjuntos de caixas de transferência mecânicas automotivas"

6. 500 kWTestes de desempenho da caixa de engrenagens e do eixo e banco de ensaio de fiabilidadeÁreas de aplicação

• Área aeroespacial: used for performance testing of precision gearboxes such as aircraft engine reducers and helicopter main reducers to meet reliability verification requirements under extreme conditions such as high temperature, alta pressão e alta velocidade.

• Indústria de veículos de nova energia: Adaptar à investigação, desenvolvimento e ensaios de novos componentes de transmissão, tais como redutores de veículos eléctricos e transmissões híbridas,apoiar cenários de eletrificação e testes inteligentes, e ajudar a melhorar o desempenho dos sistemas de propulsão dos veículos de novas energias.

• Indústria de fabricação de equipamentos de ponta: Serviços de ensaio de desempenho das caixas de engrenagem de máquinas-ferramentas CNC, robôs industriais,Linhas de produção automatizadas e outros equipamentos para garantir a precisão da transmissão e a estabilidade de funcionamento dos equipamentos de ponta.

• Campo de trânsito ferroviário: Aplicado ao ensaio de desempenho das caixas de velocidades de tração ferroviárias de alta velocidade e do metrô,Simulação de condições de carga complexas durante a exploração do comboio para assegurar a operação segura e fiável dos equipamentos de trânsito ferroviário.

• Indústria naval: Avaliação do desempenho das caixas de engrenagem de propulsão dos navios e das caixas de engrenagem das máquinas de convés para atender a condições de trabalho especiais, tais como a elevada carga e a forte corrosão no ambiente marinho

7. Exposição

De 24 a 26 de Outubro,2024, a Exposição Internacional de Teste e Controle da Rússia foi realizada com sucesso no Centro de Convenções Interbational Klokus de Moscou.Testing Control é uma exposição internacional de testes e controles organizada pela renomada empresa de exposições russa MVK, que se realiza anualmente na Rússia.

Como a maior e mais influente exposição de equipamentos de teste e controle na Rússia, a exposição é apoiada pelo Ministério da Defesa da Federação Russa,Ministério da Indústria e do Comércio da Federação Russa, o Comitê de Defesa da Duma do Estado, o Escritório Federal de Regulação Técnica e Metrologia, e o Escritório Estatal de Desenvolvimento Econômico.A exposição recebeu um total de 10237 visitantes.

A Seelong Intelligent Technology (Luoyang) Co., Ltd. participou nesta exposição e exibiu principalmente os seus produtos mais vendidos no mercado russo,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Como o único fornecedor de equipamentos de teste de sistemas de energia na China, Seelong tornou-se um destaque desta exposição.equipamentos de geração de energia e outros campos relacionados visitados Seelong para comunicação.

Através desta exposição, a notoriedade da marca Seelong na Rússia foi reforçada e forneceu uma plataforma eficiente para uma comunicação estreita com parceiros e clientes russos.

Perfil da empresa

A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação de equipamentos,Serviços de vendas de sistemas de engenharia de potência em vários domínios, como a aeroespacial, automóvel e novas energias; A empresa está localizada na bela cidade de peônia de Luoyang.

A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para motores de nova energia, sistemas de energia híbrida, motores, transmissões e muito mais.Os nossos principais produtos incluem dinamómetros eléctricos, sistemas de medição e controlo, fontes de alimentação de corrente contínua e sistemas de garantia das condições de funcionamento.aderir à filosofia empresarial de prestar serviços de alta qualidade para a sobrevivência e manter a renovação para o desenvolvimento, e fornecer aos utilizadores vários tipos de soluções de medição e controlo de engenharia de energia em vários domínios.

A filosofia de design avançada da Seelong e a rica experiência no sector dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo sector.e os produtos da empresa podem atender melhor à demanda real do mercadoSeelong é corajosa em inovação, enquanto valoriza os seus próprios avanços tecnológicos e desenvolvimento,estabeleceu relações de cooperação de longo prazo e aprofundadas com várias instituições de investigação nacionais, como a Universidade de Tsinghua e a Universidade de Shandong.Passou a certificação CE, a certificação do sistema de qualidade ISO9001, a certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.

A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.confiabilidade, e valor acrescentado.

Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. acolhem calorosamente a cooperação sincera de clientes domésticos e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
