Banco de ensaio do dinamômetro do motor diesel de 90 kW com precisão FS de 0,05%

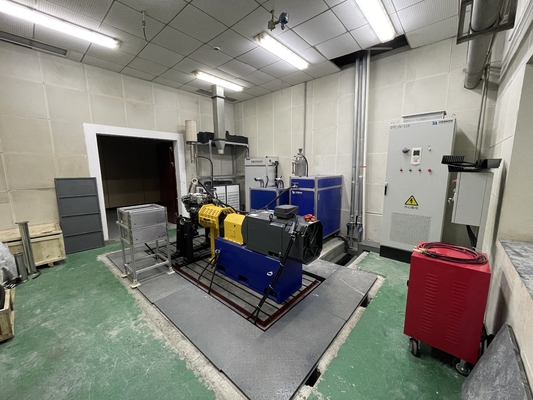

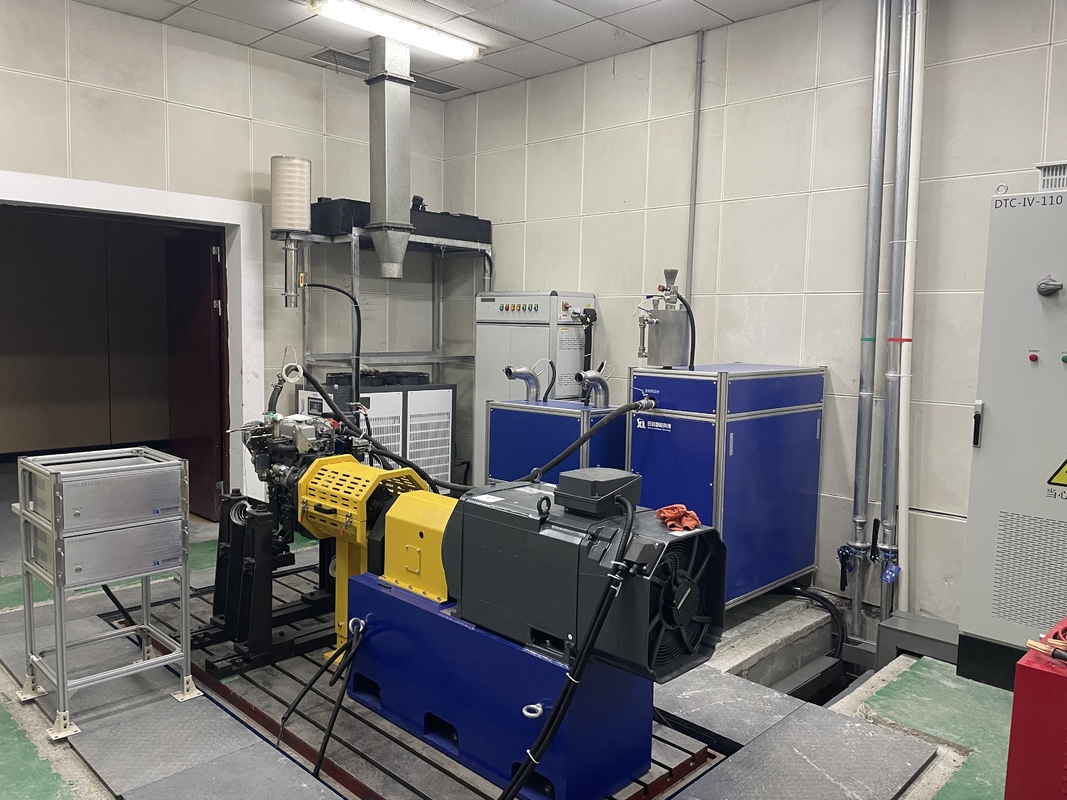

O sistema de bancada de teste de dinamômetro elétrico de motor diesel utiliza um dinamômetro elétrico CA como seu núcleo de teste e é equipado com um sistema inversor de frequência variável ativo de quatro quadrantes importado como seu controlador. Ele pode operar em quatro quadrantes e retroalimentar energia diretamente para a rede. O sistema de medição e controle XLE-1000 serve como o núcleo de controle, completando automaticamente os ciclos de teste definidos pelos regulamentos e compradores.

• GB17691-2018: Norma nacional obrigatória para limites de emissão de poluentes e métodos de medição para veículos diesel pesados, especificamente para testes de emissão de motores diesel.
• GB/T 18297-2024: Norma nacional recomendada para métodos de teste de desempenho de motores de automóveis, aplicável a todos os tipos de motores de automóveis (incluindo motores diesel e a gasolina).
• GB/T 17692-2024: Norma nacional recomendada para métodos de teste de potência líquida de motores de automóveis e motores de acionamento, aplicável a todos os tipos de motores de automóveis (incluindo motores diesel e a gasolina).

1. Dinamômetro elétrico: A unidade principal do dinamômetro elétrico é um motor CA, e sua extremidade de saída usa uma flange de torque da marca alemã HBM para medição de torque.

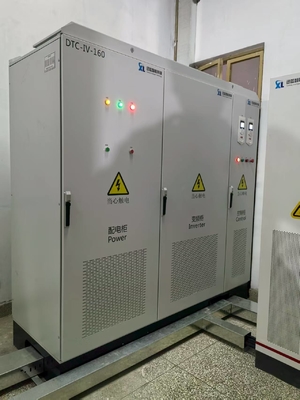

2. Sistema inversor de frequência variável: Utiliza o controlador de conversão de frequência da série ACS880 da ABB. Adota a tecnologia de controle de torque direto (DTC) e, juntamente com o dinamômetro elétrico, fornece uma solução de alto desempenho e custo-benefício para testes de motores.

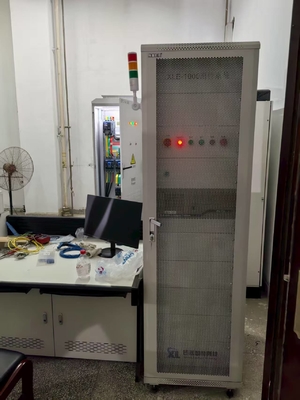

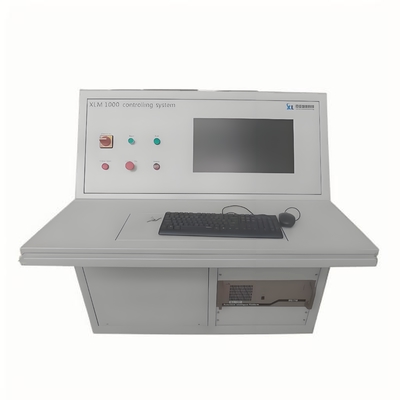

3. Sistema de medição e controle XLE1000 e software de controle: O software do sistema de medição e controle Seelong XLE1000 é um software de medição e controle dedicado que integra controle e processamento de dados.
4. Sistema de aquisição de dados: Contém sensores de temperatura, pressão e outros e módulos de suporte para coletar parâmetros relevantes de vários componentes do motor.
5. Dispositivo de temperatura constante do líquido de arrefecimento: Adota design de estrutura de circuito fechado, controle PLC, pode definir e controlar a temperatura de entrada de água do motor.
6. Sistema de medidor de consumo de combustível transiente: Pode medir o consumo de combustível instantâneo e médio, atendendo aos requisitos de teste em estado estacionário, transiente e dinâmico.
7. Opacímetro: Utiliza opacímetro AVL.
8. Acelerador eletrônico: Saída de tensão dupla, faixa ajustável 0-5V, 0-2,5V.
9. Medidor de blow-by: Tipo de tanque duplo, escolha instalação portátil ou instalando-o suspendendo-o no balancim.

1. Medição precisa e confiável: Equipado com um sensor de torque de alta precisão de 0,05% FS, ele captura com precisão as características de baixa velocidade e alto torque.
2. Forte adaptabilidade às condições de trabalho: Suporta testes de ampla velocidade de 1000-3300 rpm, pode simular várias condições de trabalho.
3. Efeito significativo de economia de energia: Retroalimentando energia elétrica para a rede através do sistema inversor de frequência variável, reduzindo o consumo de energia em mais de 30%.
4. Sistema estável e eficiente: Integra sistema de aquisição de dados de alta precisão e sistema de medição e controle inteligente.
5. Compatível com uma ampla gama de padrões: Conforme GB/T 18297, GB/T 19055 e outros padrões.

Pode ser personalizado

1. P&D de veículos comerciais pesados: Testar o desempenho da potência do motor, otimizar a correspondência e a eficiência.
2. Verificação de máquinas de engenharia: Simular mutação de carga e outras condições de trabalho para verificar a confiabilidade do motor em ambientes agressivos.
3. Testes de potência de navios: Simular condições de carga variável durante a navegação.
4. Avaliação de grupos geradores: Detectar a estabilidade da tensão e a capacidade de fornecimento contínuo de energia sob carga.
5. Inspeção de reparo e remanufatura: Reinspecionar o desempenho do motor após o reparo.
