Bancada de Teste de Dinamômetro de Motor Diesel com Controle Totalmente Automático de 45kW 0,05%FS 3600RPM
Especificações do Produto
Velocidade Máxima
3600rpm
Velocidade nominal
1200rpm
Precisão da Medição de Torque
0,05%FS
Capacidade de Sobrecarga
120%
Temperatura de Serviço
-40 a 60℃
Precisão da Medição de Velocidade
±1rpm

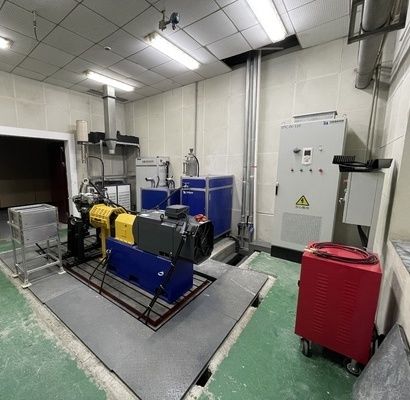

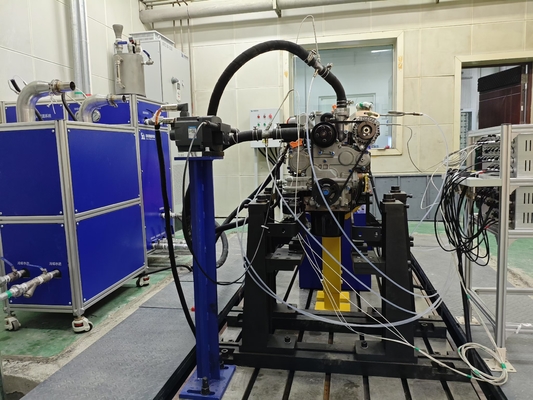

Sistema de Bancada de Teste de Dinamômetro Elétrico de Motor Diesel SSCD45-1200-3600 45kW
O sistema utiliza um dinamômetro CA de pequeno a médio porte como seu principal equipamento de teste, equipado com um controlador inversor de frequência variável importado para alcançar o fluxo de energia bidirecional e o feedback direto da rede. Usando o sistema de medição e controle XLE-1000 como seu centro de controle, ele pode executar automaticamente ciclos de teste padrão nacionais e processos de teste personalizados. Ele também integra equipamentos auxiliares, como medidores de consumo de combustível transiente e termostatos. O módulo de aquisição de dados registra os parâmetros do motor em tempo real e gera relatórios de teste padronizados.
Condições de fábrica para instalação do equipamento
| Parâmetro |
Valor |
Parâmetro |
Valor |
| Altitude |
Menos de 1000 metros |
Umidade da fábrica |
≤ 85% |
| Espessura da fundação |
＞200mm |
Temperatura da fábrica |
5 °C～40°C |
| Capacidade de carga do piso da fábrica |
4t/㎡ |
Fonte de alimentação |
380V ± 10 % trifásico 50Hz |
Padrões de Referência
- GB17691-2018 "Limites de Emissão e Métodos de Medição de Poluentes de Veículos Diesel Pesados"
- GB/T 18297-2024 "Métodos de Teste de Desempenho de Motores Automotivos"
- GB/T 17692-2024 "Método de teste para potência líquida de motores automotivos e motores de acionamento"
Componentes do Sistema
- Dinamômetro Elétrico: Motor CA pequeno Seelong com flange de torque T30B da HBM alemã, resfriamento a ar forçado, suporta operação estável de 0-3600rpm.

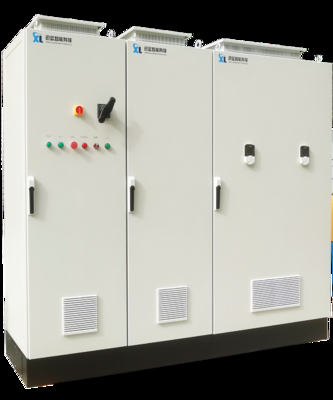

- Sistema Inversor de Frequência Variável: Um inversor da série ABB ACS880 controla o dinamômetro elétrico, permitindo o carregamento para frente e a alimentação reversa do motor.
- Sistema de medição e controle XLE-1000: Usado para controle geral da bancada de teste; o sistema se comunica com o sistema inversor de frequência variável via barramento.
- Sistema de aquisição de dados: Inclui sensores de temperatura, pressão e outros e módulos de aquisição de suporte.

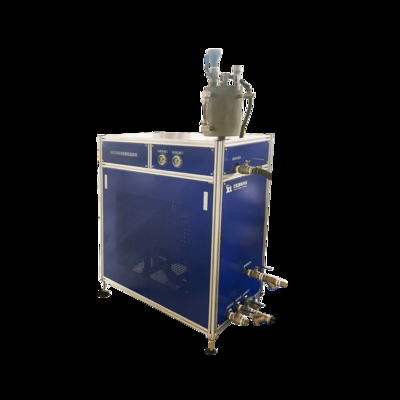

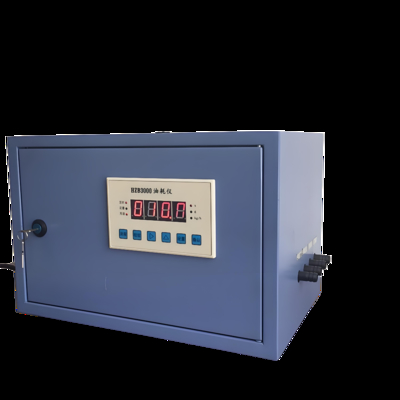

- Equipamento auxiliar: termostato compacto do líquido de arrefecimento (±1°C), medidor de consumo de combustível transiente portátil (10Hz), medidor de vazamento de pistão pequeno e medidor de fluxo de ar.
Parâmetros Técnicos
| Categoria de Parâmetro |
Indicadores técnicos |
| Fabricantes de motores |
Seelong |
| Potência nominal |
45kW |
| Torque nominal |
358Nm |
| Velocidade nominal |
1200rpm |
| Velocidade máxima |
3600rpm |
| Faixa de velocidade de torque constante |
0-1200rpm |
| Faixa de velocidade de potência constante |
1200-3600rpm |
| Modelos de sensor de torque |
T30B |
| Faixa do sensor de torque (Nm) |
0- 358 Nm |
| Grau de precisão |
0,05%FS |
Vantagens Principais
- Design miniaturizado: O equipamento ocupa uma área pequena e é adequado para instalação em laboratórios e pequenas fábricas.
- Operação de baixo consumo de energia: A eficiência do sistema de conversão de frequência atinge 96%.
- Características de resposta rápida: Precisão do controle de torque de ±0,1Nm.
- Compatibilidade multi-cenário: comutável entre os modos de teste de motor rodoviário e off-road.
Lista de Modelos
| Modelo |
Potência (KW) |
Torque (Nm) |
Velocidade Nominal (rpm) |
Velocidade Máxima (rpm) |
Precisão da Medição de Torque |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2%FS |
Pode ser personalizado
Áreas de Aplicação
- P&D de veículos comerciais pequenos: Testando a potência do motor e o desempenho de emissões de mini caminhões e ônibus leves.
- Verificação de máquinas agrícolas: Adequado para motores diesel usados em tratores e colheitadeiras.
- Teste de equipamentos de energia geral: usado para avaliação de desempenho de pequenos dispositivos de energia, como grupos geradores e bombas de água.
Feira
De 24 a 26 de outubro de 2024, a Exposição Internacional Russa de Testes e Controle foi realizada com sucesso no Centro Internacional de Convenções e Exposições Klokus, em Moscou. A exposição é organizada pela conhecida empresa de exposições russa MVK e é uma exposição profissional internacional anual sobre testes e controle.
Como a maior e mais influente exposição de equipamentos de teste e controle na Rússia, recebeu forte apoio de instituições oficiais como o Ministério da Defesa da Federação Russa, Ministério da Indústria e Comércio, Comitê de Defesa da Duma Estadual, Regulamentos Técnicos Federais e Escritório de Metrologia e Escritório de Desenvolvimento Econômico Estadual. Um total de 10.237 visitantes foram recebidos durante a exposição.
A Seelong Intelligent Technology (Luoyang) Co., Ltd. foi convidada a participar da exposição, com foco na exibição de seus principais produtos, como bancadas de teste de motores e bancadas de teste de transmissão, para o mercado russo. Como o único fornecedor de equipamentos de teste de sistemas de energia na China, a Seelong se tornou um dos focos desta exposição, atraindo visitantes profissionais de muitos campos, como aviação, automóveis, máquinas agrícolas e equipamentos de geração de energia, para comunicação e negociação.
Esta participação não apenas aumentou o reconhecimento da marca Seelong Intelligent no mercado russo, mas também construiu uma plataforma de comunicação eficiente para estabelecer relações de cooperação estreitas com parceiros e clientes russos.
Perfil da Empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação e serviços de vendas de equipamentos para sistemas de engenharia de energia em vários campos, como aeroespacial, automotivo e nova energia; A empresa está localizada na bela cidade de peônia de Luoyang.
A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para novos motores de energia, sistemas de energia híbrida, motores, transmissões e muito mais. Nossos principais produtos incluem dinamômetros elétricos, sistemas de medição e controle, fontes de alimentação CC e sistemas de garantia de condições de trabalho. A Seelong possui um sistema completo de vendas e serviços, aderindo à filosofia de negócios de fornecer serviços de qualidade fina para sobrevivência e manter a renovação para o desenvolvimento, e fornecer aos usuários vários tipos de soluções de medição e controle de engenharia de energia em vários campos.
A filosofia de design avançada e a rica experiência da indústria da Seelong dão à empresa vantagens tecnológicas à frente dos concorrentes na mesma indústria, e os produtos da empresa podem atender melhor à demanda real do mercado. A Seelong é corajosa em inovação. Ao valorizar suas próprias descobertas e desenvolvimento tecnológicos, estabeleceu relacionamentos cooperativos de longo prazo e aprofundados com várias instituições de pesquisa domésticas, como a Universidade Tsinghua e a Universidade Shandong. Passou pela certificação CE, certificação do sistema de qualidade ISO9001, certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software. Forneceu equipamentos e serviços profissionais para mais de cem usuários, tanto nacional quanto internacionalmente, A empresa conquistou a confiança de clientes nacionais e estrangeiros com seus produtos econômicos e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo e ganha-ganha.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e o serviço de qualidade como seu propósito", superando constantemente o nível avançado na mesma indústria, integrando-se ao mundo, medindo e controlando o futuro e criando produtos de alta qualidade. Para fornecer aos clientes produtos e serviços com alta inteligência, precisão, velocidade, confiabilidade e valor agregado.
Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. dão as boas-vindas calorosamente à cooperação sincera de clientes nacionais e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
