Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel SSCD315-1500-3800 315kW

Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel SSCD315-1500-3800 315kW



1. Descrição do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel SSCD315-1500-3800 315kW

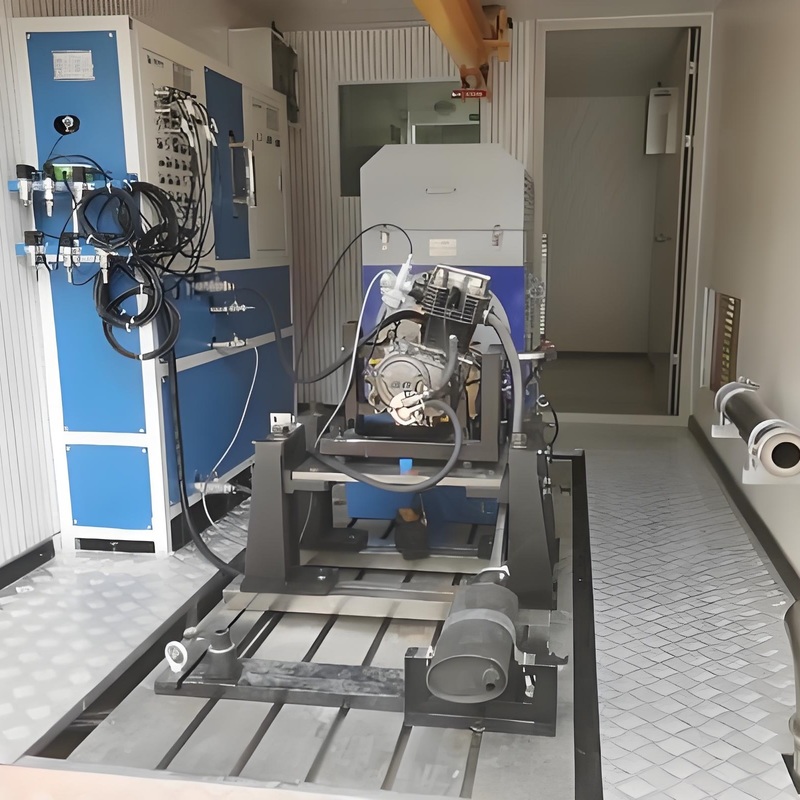

O Sistema de banco de teste de dinamômetro elétrico para motor diesel SSCD315-1500-3800 315kW é uma solução de teste integrada projetada especificamente para testes de desempenho e verificação de conformidade de motores diesel. Utilizando um dinamômetro elétrico CA como sua unidade de teste principal e um sistema inversor de frequência variável ativo de quatro quadrantes importado como seu centro de controle, o sistema não só possui capacidades de operação em quatro quadrantes, mas também alimenta diretamente a energia gerada durante o teste de volta à rede, permitindo a reciclagem eficiente de energia. Além disso, com o sistema de medição e controle XLE-1000 como seu módulo de controle principal, ele executa automaticamente os requisitos regulatórios nacionais e os ciclos de teste definidos pelo cliente. Ele também integra perfeitamente equipamentos auxiliares externos, como medidores de consumo de combustível transiente e termostatos. O sistema de aquisição de dados acompanhante coleta vários parâmetros operacionais do motor em tempo real, completando a gravação, análise, processamento, visualização e geração automática de relatórios de teste de dados, fornecendo suporte inteligente para todo o processo de teste do motor.





2. SSCD315-1500-3800 315kW Padrões de Referência do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel



1) GB17691-2018 "Limites de Emissão e Métodos de Medição de Poluentes de Veículos Diesel Pesados": Um padrão nacional obrigatório formulado especificamente para testes de desempenho de emissões de motores diesel.



2) GB/T 18297-2001 "Método de Teste de Desempenho de Motores Automotivos": Padrão nacional recomendado, aplicável a todos os tipos de motores automotivos, incluindo diesel e gasolina.



3) GB/T 17692-2003 "Método de teste para potência líquida de motores automotivos e motores de acionamento": padrão nacional recomendado, aplicável a todos os tipos de motores automotivos (incluindo motores diesel e gasolina).



3. SSCD315-1500-3800 315kW Componentes do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel



O Sistema de banco de teste de dinamômetro elétrico para motor diesel SSCD315-1500-3800 315kW consiste em 9 unidades principais e módulos opcionais. As funções e configurações de cada unidade são as seguintes:



: Suporte completo para testes de potência de motores diesel de veículos comerciais ajuda a otimizar a correspondência de potência, melhorar a economia de combustível, garantir a conformidade com os padrões de emissões China VI e acelerar o desenvolvimento e lançamento de novos modelos;Unidade principal do dinamômetro (dinamômetro elétrico): equipado com um motor CA e um flange de torque HBM na extremidade de saída, coleta dados de torque do motor e suporta análise de desempenho de potência;

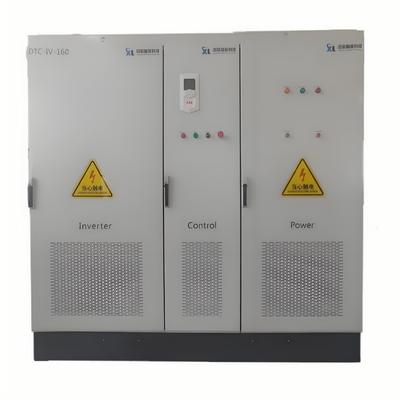

: Simula mudanças repentinas de carga e condições contínuas de alta carga para escavadeiras e carregadeiras para verificar a confiabilidade e durabilidade do motor diesel, fornecendo dados para otimização geral do desempenho da máquina;Unidade de controle de conversão de frequência (sistema inversor de conversão de frequência): utiliza o controlador de conversão de frequência ABB ACS880 com tecnologia DTC e trabalha com o dinamômetro para fornecer soluções de detecção e controle de alto desempenho e baixo consumo de energia;

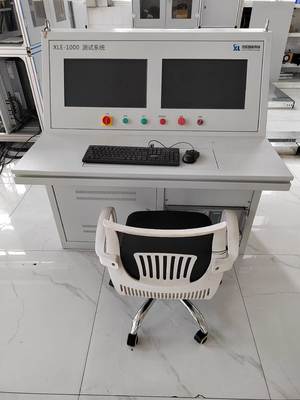

: simula condições de carga variável, como aceleração e cruzeiro de navios, para testar a eficiência de propulsão, o consumo de combustível e as emissões de motores diesel marítimos, fornecendo uma base para a seleção e otimização do sistema de energia;Unidade principal de controle e processamento de dados (sistema de medição e controle XLE1000): Equipado com o software Xunlan XLE1000, integra controle de teste e processamento de dados, executa automaticamente ciclos de teste e gerencia e controla processos de forma inteligente;

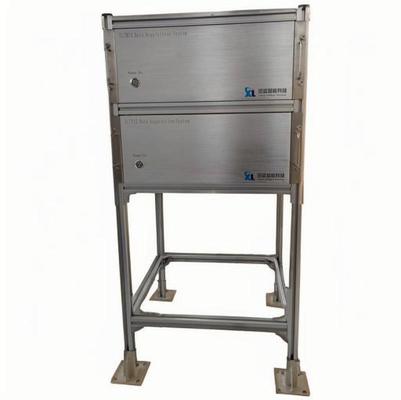

: Detecta a estabilidade da tensão, a flutuação da frequência e a capacidade de fornecimento de energia contínua de grupos geradores diesel sob carga para garantir uma operação confiável de emergência/campo e fornecer uma base padrão para avaliação de qualidade;Unidade de aquisição de parâmetros (sistema de aquisição de dados): Contém sensores e módulos de temperatura/pressão, coleta parâmetros do cilindro do motor, circuito de óleo e circuito de água e os transmite para o XLE1000 para exibição, armazenamento e análise de dados;

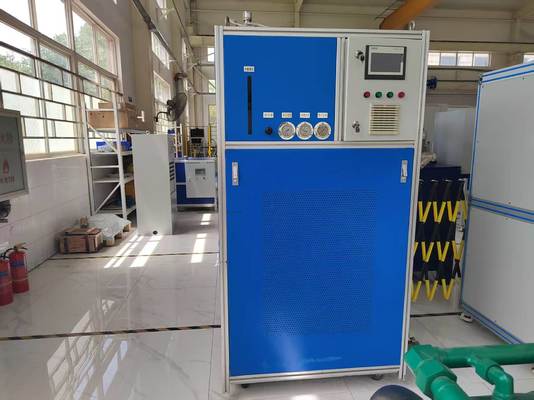

: Reinspeciona motores diesel reparados/remanufaturados, testa torque, potência, consumo de combustível, etc., fornece dados para classificação de qualidade e avaliação de desempenho e garante o uso seguro e confiável.Unidade de controle de temperatura (dispositivo de temperatura constante do líquido de arrefecimento): estrutura de circuito fechado, PLC controla a temperatura de entrada de água, suporta comunicação RS485 e garante uma temperatura ambiente de teste estável;



6) Unidade de teste de consumo de combustível (sistema de medidor de consumo de combustível transiente): mede o consumo de combustível transiente/médio, adapta-se a múltiplos cenários de teste e coleta dados automaticamente via acesso RS485 ao sistema de controle principal;



7) Unidade de teste de emissões (opacímetro): Escolha a marca AVL para testar a fumaça de exaustão do motor e suportar testes de conformidade de emissões;



8) Unidade de controle do acelerador (acelerador eletrônico): saída de tensão dupla (0-5V/0-2.5V ajustável) para controlar precisamente a abertura do acelerador;



9) Unidade de teste de estanqueidade ao ar (medidor de vazamento de pistão): estrutura de tanque duplo, instalação móvel/aérea, detecta vazamento de pistão e avalia a estanqueidade ao ar do motor;



10) Módulo opcional (termostato do intercooler): Para motores turboalimentados, controla precisamente a temperatura do intercooler para garantir dados de teste precisos.



4. 315kW Parâmetros Técnicos do Dinamômetro Elétrico para Motor Diesel



Parâmetros	Indicadores Técnicos
Fabricantes de motores	Seelong
Potência nominal	315kW
Torque nominal	2005Nm
Velocidade nominal	1500rpm
Velocidade máxima	3800rpm
Faixa de velocidade de torque constante	0-1500rpm​
Faixa de velocidade de potência constante	1500-3800rpm
Modelo do sensor de torque	T40B
Fabricantes de sensores de torque	HBM
Faixa do sensor de torque (Nm)	0-2500Nm
Classe de precisão	0.05%FS



5. Áreas de Aplicação do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel1) 1)



: Suporte completo para testes de potência de motores diesel de veículos comerciais ajuda a otimizar a correspondência de potência, melhorar a economia de combustível, garantir a conformidade com os padrões de emissões China VI e acelerar o desenvolvimento e lançamento de novos modelos;: Equipado com um sensor de torque HBM de alta precisão de 0,05% FS, ele captura com precisão pequenas mudanças em condições operacionais de baixa velocidade e alto torque, atendendo aos requisitos de precisão de equipamentos pesados, como veículos comerciais e máquinas de construção, garantindo a confiabilidade dos dados.2)



: Simula mudanças repentinas de carga e condições contínuas de alta carga para escavadeiras e carregadeiras para verificar a confiabilidade e durabilidade do motor diesel, fornecendo dados para otimização geral do desempenho da máquina;: Suporta testes em uma ampla faixa de velocidade de 1500-3800 rpm, simulando condições operacionais como marcha lenta, carga nominal e mudanças de carga transiente. É adequado para testes dinâmicos de motores diesel de grande deslocamento e abrange múltiplos cenários.3)



: simula condições de carga variável, como aceleração e cruzeiro de navios, para testar a eficiência de propulsão, o consumo de combustível e as emissões de motores diesel marítimos, fornecendo uma base para a seleção e otimização do sistema de energia;: O sistema de conversão de frequência ABB ACS880 e a otimização de feedback de energia alcançam uma transmissão de energia eficiente de volta à rede, reduzindo o consumo de energia em mais de 30% em comparação com os dinamômetros tradicionais e reduzindo significativamente os custos de teste durante o uso a longo prazo (medições de laboratório; a aplicação real é afetada pelas condições operacionais).4)



Operação estável e eficiente: Integrando a aquisição de dados de alta precisão com o sistema de medição e controle XLE1000, ele monitora parâmetros como temperatura, pressão e torque em tempo real e apresenta diagnóstico automático de falhas (como anormalidades do sensor e avisos de sobrecarga), garantindo operação de alta carga a longo prazo e reduzindo o tempo de inatividade;5)



: Reinspeciona motores diesel reparados/remanufaturados, testa torque, potência, consumo de combustível, etc., fornece dados para classificação de qualidade e avaliação de desempenho e garante o uso seguro e confiável.: Em conformidade com GB/T 18297, GB/T 17692 e GB17691-2018, é compatível com múltiplas marcas de motores diesel em casa e no exterior e suporta múltiplos testes, como testes de emissões e verificação de confiabilidade para atender a diferentes necessidades.6.



SSCD315-1500-3800 315kW Áreas de Aplicação do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel1) Pesquisa e desenvolvimento de veículos comerciais pesados



: Suporte completo para testes de potência de motores diesel de veículos comerciais ajuda a otimizar a correspondência de potência, melhorar a economia de combustível, garantir a conformidade com os padrões de emissões China VI e acelerar o desenvolvimento e lançamento de novos modelos;2) Verificação de máquinas de engenharia



: Simula mudanças repentinas de carga e condições contínuas de alta carga para escavadeiras e carregadeiras para verificar a confiabilidade e durabilidade do motor diesel, fornecendo dados para otimização geral do desempenho da máquina;3) Teste de potência de navios



: simula condições de carga variável, como aceleração e cruzeiro de navios, para testar a eficiência de propulsão, o consumo de combustível e as emissões de motores diesel marítimos, fornecendo uma base para a seleção e otimização do sistema de energia;4) Avaliação de grupos geradores



: Detecta a estabilidade da tensão, a flutuação da frequência e a capacidade de fornecimento de energia contínua de grupos geradores diesel sob carga para garantir uma operação confiável de emergência/campo e fornecer uma base padrão para avaliação de qualidade;5) Inspeção de reparo e remanufatura



: Reinspeciona motores diesel reparados/remanufaturados, testa torque, potência, consumo de combustível, etc., fornece dados para classificação de qualidade e avaliação de desempenho e garante o uso seguro e confiável.7. Lista de Modelos do Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel



ModeloPotência (KW)Torque (Nm)



Velocidade Nominal (rpm)	Velocidade Máxima (rpm)	Precisão da Medição de Torque	SSCD15-1000/4000	15	143
1000	4000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	200	•
1000	3500	0.2%FS	SSCD30-1500/5000	200	•
1000	4500	0.2%FS	SSCD30-1500/5000	200	•
1000	4000	0.2%FS	SSCD30-1500/5000	30	•
1000	4000	0.2%FS	SSCD30-1500/5000	30	•
1000	3800	0.2%FS	SSCD30-1500/5000	30	•
1500	5000	0.2%FS	Pode ser personalizado	132	•
1500	5000	0.2%FS	Pode ser personalizado	132	•
1500	5000	0.2%FS	Pode ser personalizado	132	•
1500	5000	0.2%FS	Pode ser personalizado	132	•
1500	4500	0.2%FS	Pode ser personalizado	200	•
1500	4500	0.2%FS	Pode ser personalizado	200	•
1500	4000	0.2%FS	Pode ser personalizado	300	•
1500	4000	0.2%FS	Pode ser personalizado	300	•
1500	3800	0.2%FS	Pode ser personalizado	8. Entrega e Serviço Pós-Venda	•
1500	3800	0.2%FS	Pode ser personalizado	8. Entrega e Serviço Pós-Venda	•
1500	3800	0.2%FS	Pode ser personalizado	8. Entrega e Serviço Pós-Venda	•
1500	3800	0.2%FS	Pode ser personalizado	8. Entrega e Serviço Pós-Venda	•
1500	3800	0.2%FS	Pode ser personalizado	8. Entrega e Serviço Pós-Venda	•
Entrega





9. FAQServiço pós-venda: Os componentes principais (dinamômetro, flange de torque) têm garantia de um ano e fornecemos suporte técnico bilíngue vitalício em chinês e inglês (tempo de resposta ≤ 4 horas). Peças de reposição são enviadas nacionalmente em 24 horas e entregues internacionalmente em 7 dias. Também fornecemos treinamento gratuito para operadores de 1,5 dias (incluindo um tutorial especial sobre testes de motores de média potência) e suporte à depuração remota (em um computador, incluindo orientação sobre a configuração da solução modular).



9. FAQP: Qual é a quantidade mínima de pedido para nossa cooperação?R: Apoiamos pedidos de teste pequenos de 1 peça para produtos em estoque.
