SSCD22-1000-4000 Sistema de Banco de Teste de Dinamômetro Elétrico com Motor Diesel de 22kW

SSCD22-1000-4000 Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel de 22kW

1. Descrição do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel SSCD22-1000-4000 de 22kW

Este sistema, centrado em torno de um pequeno dinamômetro CA e compatível com pequenos motores diesel de 22kW, emprega tecnologia de inversor de frequência variável de quatro quadrantes para recuperação eficiente de energia (eficiência de reintrodução >85%). Equipado com o sistema de medição e controle XLE-1000, suporta a aquisição e análise simultânea de múltiplos canais de parâmetros-chave. Ele executa automaticamente ciclos de teste especificados em padrões como GB/T 18297 e integra equipamentos como um pequeno medidor de fumaça e um medidor de fluxo de ar de alta precisão, atendendo às necessidades de teste de desempenho completo de pequenos motores diesel usados em mini veículos comerciais, pequenas máquinas agrícolas e equipamentos de energia de uso geral.





2. Condições de Fábrica para Instalação do Equipamento
​

Parâmetros	Valores	Parâmetros	Valores
Altitude	Menos de 1000 metros	Humidade da fábrica	≤85%​
Espessura da fundação	>200mm​	Temperatura da fábrica	5°C～40°C​
Capacidade de carga do piso da fábrica	4t/㎡​	Eletricidade	380V±10% trifásico 50Hz​



3. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel SSCD22-1000-4000 de 22kW

1) GB20891-2014 "Limites e Métodos de Medição de Poluentes de Exaustão de Motores Diesel para Máquinas Móveis Não Rodoviárias" (aplicável a modelos não rodoviários de baixa potência)



2) GB/T 18297-2001 "Métodos de Teste de Desempenho de Motores Automotivos"



3) GB/T 17692-2003 "Métodos de teste para potência líquida de motores automotivos e motores de acionamento"



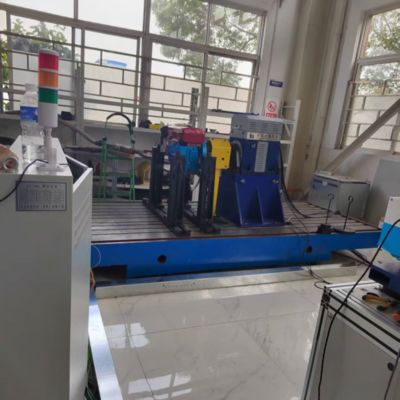

4. Componentes do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel SSCD22-1000-4000 de 22kW

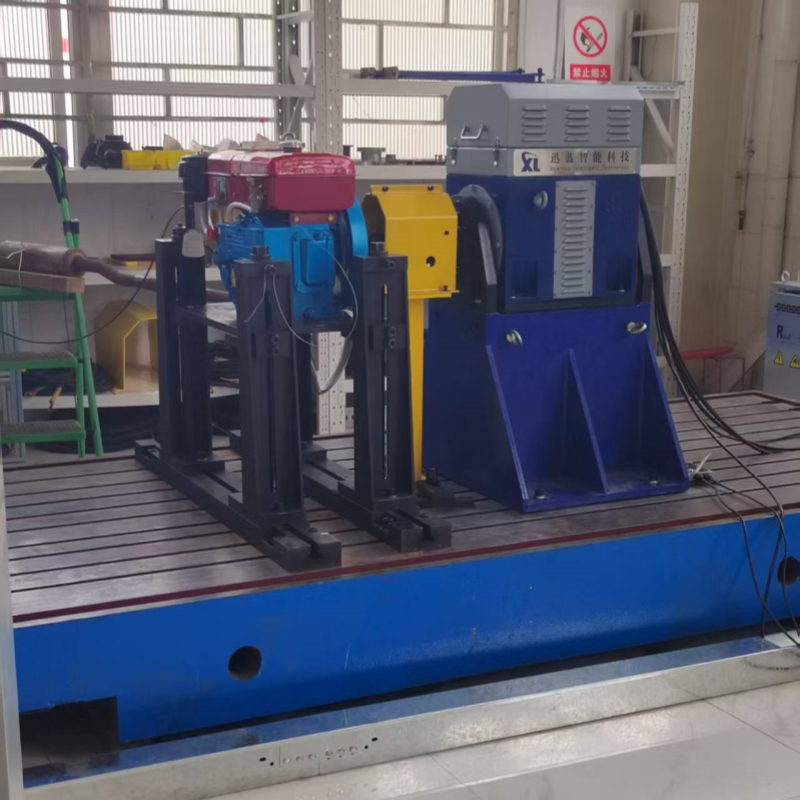

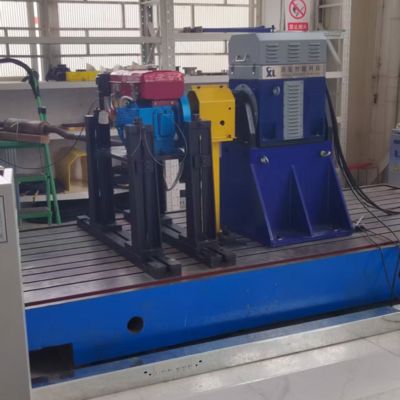

1) Dinamômetro Elétrico: Pequeno dinamômetro CA Seelong com flange de torque HBM T40B (0-500Nm, adequado para faixa de torque de baixa potência), resfriamento a ar (estrutura de dissipação de calor simplificada), acoplamento elástico para reduzir a vibração e suporta operação estável de 0-4500rpm (combinando as características de alta velocidade de motores de baixa potência).

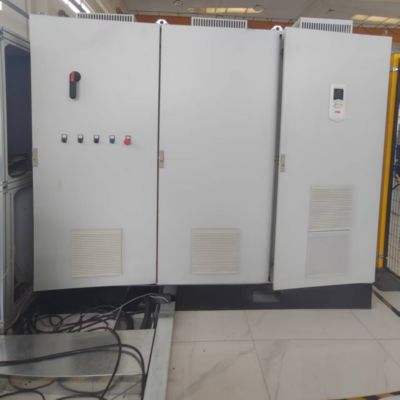

2) Sistema inversor de frequência variável: Conversor de frequência pequeno da série ABB ACS880 com controle de torque direto (DTC), precisão de controle de 0,01Hz, adaptado para cenários de recuperação de energia de baixa potência e eficiência de feedback de energia >85% (evitando o desperdício de energia em módulos de alta potência).

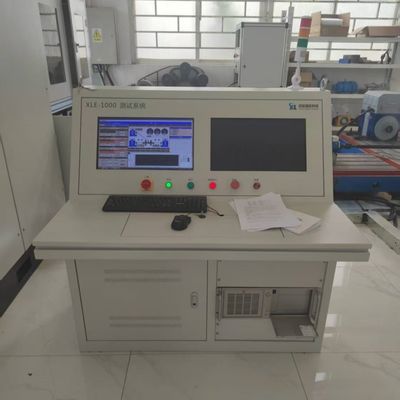

3) Sistema de Medição e Controle XLE-1000: Fornece controle geral da bancada de teste, permitindo configurações de condição de operação de baixa potência por meio de comunicação de barramento com o sistema inversor. Ele integra equipamentos auxiliares externos para controle centralizado e suporta a execução automatizada de processos de teste de motor de baixa potência dedicados (como estabilidade em marcha lenta e teste de consumo de combustível em carga leve).



4) Sistema de Aquisição de Dados: Módulo de aquisição de alta velocidade de 16 canais (frequência de amostragem de 200Hz, atendendo às necessidades de aquisição de parâmetros de baixa potência) com função integrada de condicionamento de sinal, que transmite parâmetros-chave como torque, velocidade, consumo de combustível em tempo real para o sistema de medição e controle para análise e armazenamento.



5) Equipamento auxiliar: Termostato de líquido de arrefecimento pequeno (15L/min, adequado para requisitos de resfriamento de baixa potência), pequeno medidor de fumaça opaca AVL, acelerador eletrônico de canal duplo, pequena válvula de contrapressão de exaustão e sensor de pressão de combustível de baixa pressão (adequado para sistemas de combustível de motor de baixa potência).



5. Parâmetros Técnicos do Dinamômetro Elétrico com Motor Diesel de 22kW​



Parâmetros	Indicadores Técnicos
Fabricantes de motores	Seelong​
Potência nominal	22kW​
Torque nominal	210Nm​
Velocidade nominal	1000rpm​
Velocidade máxima	4000rpm​
Faixa de velocidade de torque constante	0-1000rpm​
Faixa de velocidade de potência constante	1000-4000 rpm
Modelos de sensor de torque	T40B
Faixa do sensor de torque (Nm)	0-500 Nm​
Classe de precisão	0,05%FS​



6. Vantagens Principais do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel SSCD22-1000-4000 de 22kW

1) Adaptação precisa para motores de baixa potência: O algoritmo de carregamento é otimizado para modelos da classe de 22kW, que podem executar de forma estável condições de operação específicas de baixa potência, como carga leve e marcha lenta, atendendo aos requisitos de um teste de resistência de 500 horas (combinando a intensidade de uso de motores de baixa potência).

2) Design leve e de economia de energia: O peso total do equipamento é 15% menor do que o de uma bancada de teste tradicional com a mesma potência. Combinado com um sistema de recuperação de energia de baixa potência, o consumo de energia do teste é reduzido em mais de 30% em comparação com uma máquina de carga resistiva, tornando-o adequado para cenários de teste em pequenos lotes em laboratórios.

3) Baixo custo e fácil operação e manutenção: Os componentes modulares são pequenos em tamanho e não exigem infraestrutura em larga escala para instalação; as peças de desgaste são de especificações universais e têm baixos custos de substituição, com tempo de manutenção anual ≤15 horas (reduzindo o limite para uso por pequenas empresas).

4) Compatibilidade flexível em vários cenários: Suporta testes de motor para micro veículos comerciais, pequenas máquinas agrícolas e grupos geradores de 10-30kVA. Ele pode alternar rapidamente os modos de operação para atender às diversas necessidades de teste de modelos de baixa potência.

7. Aplicações do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel SSCD22-1000-4000 de 22kW

1) Pesquisa e desenvolvimento de veículos micro-comerciais/caminhões leves: Motores diesel de 22kW para mini caminhões com menos de 3 toneladas e ônibus leves de 6-9 lugares são testados quanto à estabilidade em marcha lenta, consumo de combustível em baixa carga e desempenho de emissões.

2) Verificação de pequenas máquinas agrícolas: Motores diesel adequados para tratores de passeio e pequenas colheitadeiras são usados para simular condições de operação de carga leve no campo para verificar a correspondência de potência e confiabilidade.

3) Teste de potência geral pequena: Fornece calibração de potência, avaliação de consumo de combustível e teste de desempenho de partida para grupos geradores de 10-30kVA e motores diesel de 22kW para pequenas bombas de água industriais.

4) Inspeção de qualidade de manutenção pós-venda: Usado por oficinas de reparação de automóveis e estações de máquinas agrícolas para verificar a recuperação de desempenho de motores diesel de baixa potência após o reparo e emitir rapidamente relatórios de teste simples.

8. Lista de Modelos do Sistema de Bancada de Teste de Dinamômetro Elétrico com Motor Diesel



Modelo	Potência (KW)	Torque (Nm)	Velocidade Nominal (rpm)	Velocidade Máxima (rpm)	Precisão da Medição de Torque
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD22-1000/4000	22	210	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Pode ser personalizado





•Entrega: Os modelos padrão são enviados em 55 dias (o ciclo de produção para equipamentos de média potência é menor que 160kW); os modelos personalizados são enviados em 55-110 dias (incluindo logística internacional e assistência no desembaraço aduaneiro e uma lista de declaração alfandegária especificamente para equipamentos de média potência). Um "kit de instalação modular" também está disponível (com linhas principais pré-conectadas, reduzindo o tempo de instalação no local para 2 dias).



•Serviço pós-venda: Os componentes principais (dinamômetro, flange de torque) têm garantia de um ano e fornecemos suporte técnico bilíngue vitalício em chinês e inglês (tempo de resposta ≤ 4 horas). As peças de reposição são enviadas internamente em 24 horas e entregues internacionalmente em 7 dias. Também fornecemos treinamento gratuito para operadores de 1,5 dias (incluindo um tutorial especial sobre testes de motores de média potência) e suporte à depuração remota (em um computador, incluindo orientação sobre a configuração da solução modular).
