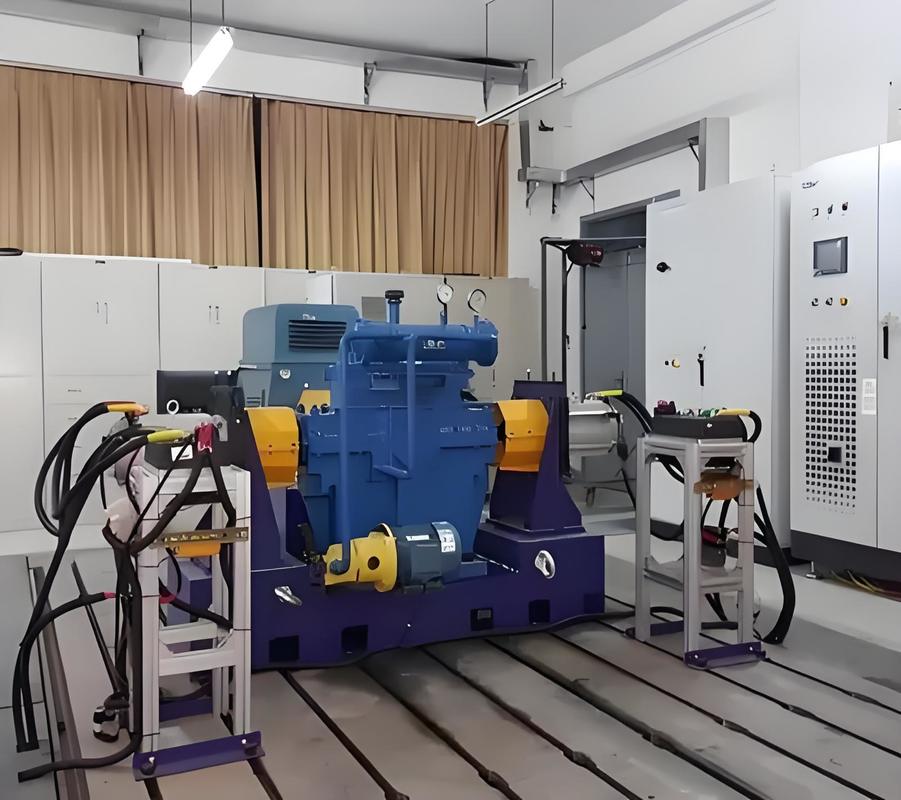

SSCD350-1250/4500 Sistema de banco de dinamômetros elétricos de desempenho do motor de 350 kW

1. SSCD350-1250/4500 350kW Motor de Nova Energia Dinamômetro Elétrico Descrição do componente do sistema de banco



O sistema SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench é uma plataforma de teste abrangente de alto desempenho projetada especificamente para testar motores de média e grande potência.Este sistema integra módulos de núcleo como um dinamômetro, um sensor de binário de alta precisão, um sistema inteligente de medição e controlo e um simulador de bateria de grande alcance,cobrindo de forma abrangente as necessidades de verificação do desempenho dos motores de tração dos veículos comerciais, motores industriais médios e grandes e motores especiais.



Nome do componente	Especificações essenciais	Marca

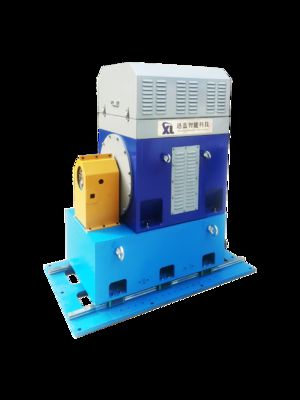

SSCD350-1250/4500 dinâmetro elétrico	Potência: 350 kW; Velocidade nominal: 1250 rpm, Torque nominal: 2674 Nm, Velocidade máxima: 4500 rpm, Velocidade de potência constante: 1250-3750 rpm, Refrigerado a água;	Seelong

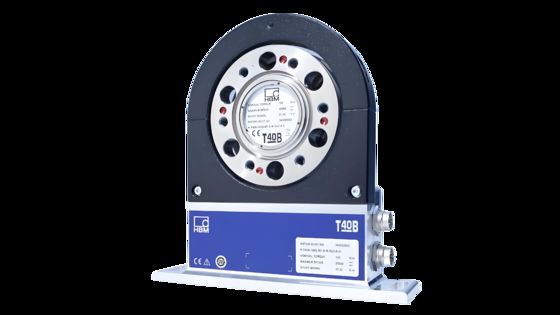

Flanca de torque	Flanca de binário: 0-3000Nm (precisão: 0,2%FS)	HBM

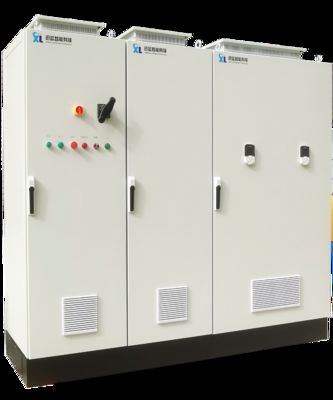

Sistema de inversor de frequência variável	Voltagem de entrada: AC trifásico 380V±10%; Frequência: 50-60Hz; Valor de proteção contra sobrecorrência: 1,5 vezes a corrente nominal; Múltiplas proteções contra sobrecarga, sobrevoltagem e superaquecimento.	ABB

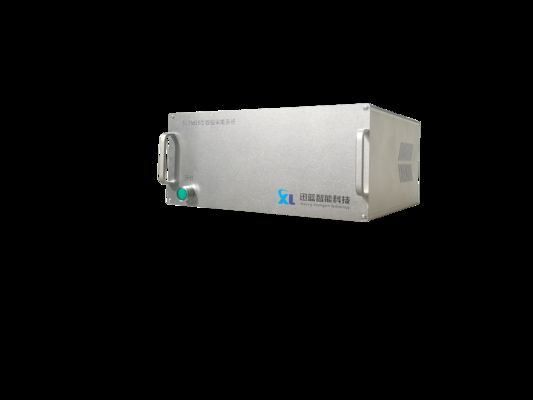

Sistema de medição e controlo XLP-1000	PC industrial: IPC710, CPU: i7, Memória: 32GB, Disco rígido: 1TB, XLP-1000 Software de sistema de medição e controle	Seelong
Sistema de aquisição de dados	Inclui uma unidade de aquisição de vibrações, uma unidade de aquisição de temperatura, uma unidade de aquisição de entrada analógica e uma unidade de aquisição de entrada digital.	ADAM-4017+ da Advantech
Analisador de potência	Modelo: WT5006; Precisão básica: 0,03% (0,01% da leitura + 0,02% do intervalo) Largura de banda: CC, 0,1 Hz - 1 MHz Ecrã LCD touch 6 canais + MTR	Seelong
Transformador de corrente	1000A, 0,05% FS
Simulador de bateria	Voltagem de saída: 24-1200V Potência nominal: 300 kW Potência máxima: 375 kW Corrente nominal: 800 A Corrente máxima: 1000A Voltagem de resposta: 323-427V Simulação de baterias: pode simular sete tipos de baterias: baterias de lítio ternaras, baterias de óxido de lítio e manganês, baterias de titanato de lítio, baterias de óxido de cobalto de lítio,Baterias de fosfato de ferro e de lítio, baterias de chumbo-ácido e baterias de hidreto de níquel-metal.	Seelong
Opcional
Acoplamento	Velocidade admissível: 5000 rpm, binário admissível: 3000 Nm	Seelong

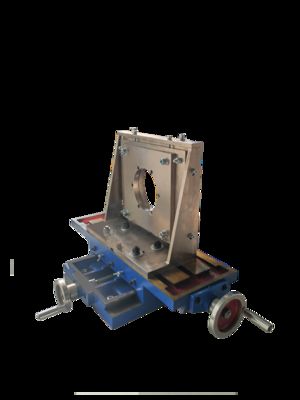

Suporte do motor	Intervalo de regulação do suporte (altura do centro do motor): 200 mm-500 mm	Seelong
Placas de ferro fundido	Material: HT300 (resistência à tração ≥ 300 MPa); amortecedores e placas de ferro fundido garantem a estabilidade durante os ensaios de alta velocidade.	Seelong
Amortizadores	Amortizadores de mola; amortizadores e placas de ferro fundido asseguram a estabilidade durante os ensaios de alta velocidade.	Seelong



2. SSCD350-1250/4500 Dynamômetro Eléctrico de 350 kW Parâmetros técnicos



Categorias de parâmetros	Indicadores técnicos
Fabricante de dinamômetros	Seelong
Potência nominal	350 kW.
Torque nominal	2674Nm
Velocidade	1250 rpm
Velocidade máxima	4500 rpm
Faixa de velocidade de binário constante	0-1250 rpm
Faixa de velocidade de potência constante	1250-3750 rpm
Modelo de sensor de binário	T40B
Fabricante de sensores de binário	HBM
Intervalo do sensor de binário (Nm)	0-3000Nm
Nível de precisão	00,2% FS



3. SSCD350-1250/4500 Desempenho do motor de 350 kW Sistema de banco de dinamômetros elétricos Vantagens principais



1) Cobertura abrangente do desempenho: O dinamômetro central tem uma potência de 350 kW, uma faixa de binário de 0-3000Nm e uma velocidade máxima de 4500rpm, que pode satisfazer as necessidades de ensaio em condições completas de motores de média e alta potência.A gama de potência constante de 1250-3750 rpm é adequada para várias características de funcionamento do motor.



2) Excelente precisão de medição: A flange de binário HBM tem uma precisão de 0,2% FS e o analisador de potência Seelong tem uma precisão básica de 0,03%.garante a aquisição precisa de dados-chave como binário, potência e temperatura.



3) Forte compatibilidade do sistema: O simulador de baterias suporta 7 modelos de baterias convencionais, com uma tensão de saída de 24-1200 V e uma corrente de pico de 1000 A, adaptando-se às necessidades de alimentação de diferentes tipos de motores;O sistema de conversor de frequência ABB é compatível com uma grande tensão de entrada de 380V±10% e tem uma estabilidade excepcional.



4) Configuração completa e flexível: abrange módulos essenciais, tais como medição e controlo, aquisição de dados e análise de potência.O suporte tem um intervalo de ajuste de 200 mm-500 mm para se adaptar a diferentes requisitos de instalaçãoA combinação de chapa de ferro fundido e amortecedor de mola assegura a estabilidade do ensaio.



4. SSCD350-1250/4500 350kW Performance do motor Áreas de aplicação do sistema de banco do dinamômetro elétrico



1) Setor dos veículos de nova energia: Adequado para ensaios de desempenho dos motores de propulsão (incluindo automóveis de passageiros e veículos comerciais) para veículos de energia nova, incluindo potência, binário, eficiência e durabilidade,para satisfazer as necessidades de correspondência das baterias tradicionais, tais como o lítio ternário e o fosfato de ferro de lítio.



2) Campo motor industrial: Podemos realizar testes de fábrica e testes de tipo em motores assíncronos industriais e motores síncronos de 350 kW e menos,que abrange a verificação do desempenho dos motores de apoio, tais como bombas de água, ventiladores e compressores.



3) Campo motor especial: Adaptado para ensaios especializados de motores especiais de média e alta potência utilizados em máquinas de engenharia, navios, transportes ferroviários e outros cenários,satisfazer os requisitos de ensaio de alto binário e de ampla gama de velocidades.



4) Instituições de I&D e de ensaios: Fornecer plataformas de investigação e desenvolvimento em desempenho motor e testes de conformidade com padrões para universidades, institutos de investigação e instituições de testes de terceiros,e apoiar a implementação de soluções de teste personalizadas.



5. SSCD350-1250 /4500 Performance do motor de 350 kW Padrões de referência do sistema de banco do dinamômetro elétrico



1) Normas nacionais:



GB/T 18488.1-20 24 "Sistemas de propulsão dos motores dos veículos elétricos - Parte 1: Condições técnicas",

GB/T 18488.2-20 24 "Sistemas de propulsão de motores para veículos elétricos - Parte 2: Métodos de ensaio",

¢ GB 755-2019 "Classificações e desempenho das máquinas elétricas rotativas",

¥JB/T 10634-20 23 "Dinamômetro Elétrico".



2) Normas internacionais:



¢ISO 15084-1:2017 Veículos rodoviários - Sistemas de propulsão elétrica - Parte 1: Interfaces de alimentação;

¢ IEC 60034-1:2017 Máquinas elétricas rotativas - Parte 1: Classificações e desempenho.



3) Relacionados com a indústria: Os componentes, como os simuladores de bateria e os analisadores de potência, cumprem as respectivas normas de precisão e segurança do setor (por exemplo, o sensor de binário HBM T40B cumpre a norma ISO 16613:Norma de calibração de 2013, e o sistema de conversão de frequência ABB cumpre a norma de segurança IEC 61800-5-1.



6. Lista de modelos do sistema de banco de ensaio do dinamômetro de desempenho do motor



Modelo	Potência (kW)	Torque (Nm)	Velocidade nominal (rpm)	Velocidade máxima (rpm)	Precisão da medição do binário
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD350-1250/4500	350	2674	1250	4500	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Potência, Faixa de velocidadea)e o número de módulos de aquisição pode ser personalizadoa)s Requerido.



7- Serviços de entrega e pós-venda



Entrega:Os modelos normais são enviados em 90 dias; os modelos personalizados são enviados em 90-180 dias (incluindo assistência internacional de logística e desalfandegamento).



Serviço pós-venda:Garantia de 1 ano para os componentes principais (dinamômetro, flange de binário), suporte técnico bilíngue (chinês e inglês) ao longo da vida (tempo de resposta ≤ 4 horas);As peças sobressalentes são enviadas internamente no prazo de 24 horas e entregues internacionalmente no prazo de 7 dias.Fornecido 1,5 dias de formação operacional gratuita; suporte à depuração remota (computacional, incluindo orientação de configuração de soluções modulares).
