SSCD75-1000/4000 Sistema de banco de ensaio de dinamômetro elétrico de desempenho do motor de 75 kW

SSCD75-1000/4000 75 kWDesempenho motorSistema de banco de ensaio de dinamômetro elétrico

1. SSCD75-1000/4000 75kWMotor de Nova EnergiaDinamômetro elétricoDescrição do componente do sistema de banco

O sistema SSCD75-1000/4000 de banco de ensaio de dinamômetro de desempenho de motor de 75 kW é uma plataforma de ensaio abrangente de alta precisão projetada especificamente para testar motores de pequena e média potência.Este sistema integra módulos de núcleo como um dinamômetro, um sensor de binário de alta precisão, um sistema inteligente de medição e controlo e um simulador de bateria de grande alcance,abrangendo de forma abrangente as necessidades de verificação do desempenho dos motores de tração dos veículos de passageiros, pequenos motores industriais e motores especiais.

2. SSCD75-1000/4000 75kW Dinamômetro elétricoParâmetros técnicos

3. SSCD75-1000/4000 75kWDesempenho motorDinamômetro elétricoSistema de bancos Principais vantagens

• Cobertura precisa da pequena e média potência: 75 kW de potência + 0-1000 Nm de binário, velocidade máxima de 4000 rpm, adequado para ensaios em condições completas de motores de tração de automóveis de passageiros e pequenos motores industriais,gama de potência constante de 1000-3000rpm corresponde às características de funcionamento de motores de pequena e média potência.
• Precisão de medição líder na indústria: HBM 0,2% FS flange de binário de alta precisão + Seelong 0,03% analisador de potência de precisão, emparelhado com o sistema de aquisição de dados multicanal Advantech garante que o erro de aquisição de dados de binário,potência, temperatura e outros dados é ≤ 0,5%.

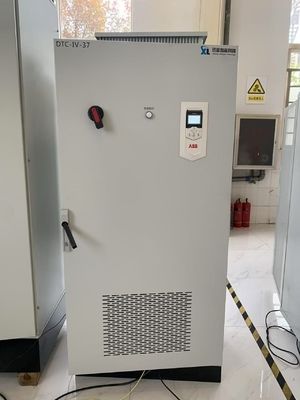

• Alta compatibilidade e baixo custo: O simulador de bateria suporta uma tensão de saída larga de 24-1200 V, adaptando-se a motores de baixa tensão (48 V) a alta tensão (800 V) de pequena e média potência;O sistema de conversão de frequência ABB tem uma estabilidade excepcional, e a configuração global equilibra desempenho e custo, tornando-o adequado para testes de produção em massa.
• Flexível e adaptável a vários cenários: O módulo central está completo e as peças opcionais podem satisfazer diferentes requisitos de instalação.O suporte tem um intervalo de ajuste de 200-500mm para se adaptar a várias especificações, como pequenos motores e micro motoresA placa de ferro fundido + amortecedor de mola assegura a estabilidade do ensaio.

4. SSCD75-1000/4000 75kW MAutorPErformanceEeléctricoDMedidor de velocidade TEstBEnchSestemAAplicaçãoAração

• No domínio dos veículos de novas energias: ensaios de potência, binário, eficiência e durabilidade de motores de tração (75 kW e menos) para automóveis de passageiros e micro veículos comerciais, compatíveis com plataformas de tensão convencionais de 48 V/300 V/800 V.
• No domínio dos motores industriais: ensaios de fábrica e verificação da classificação de eficiência energética de motores para pequenas bombas de água,Ventiladores e compressores (conformes com a norma GB 18489-2023 "Limites de eficiência energética e graus de eficiência energética para motores assíncronos trifásicos de pequeno e médio porte").
• Motor especializadoEnsaios: motores para motocicletas elétricas, veículos elétricos de baixa velocidade e pequenas máquinas de construção, que satisfaçam as necessidades de cenários de baixa potência e alta velocidade.
• Instituições de investigação e educação: Plataforma experimental de investigação e desenvolvimento e ensino sobre desempenho motor para laboratórios motores universitários e pequenos institutos de investigação, que apoia soluções de ensaio personalizadas.

5. SSCD75-1000/4000 75kWDesempenho motorDinamômetro elétricoPadrão de referência do sistema de bancos

• Normas nacionais:

• GB/T 18488-2024 "Sistemas de propulsão de motores para veículos elétricos",
• GB 755-2019 "Classificações e desempenho das máquinas elétricas rotativas",
• GB 18489-2023 "Límite de eficiência energética e graus de eficiência energética para motores assíncronos trifásicos de pequeno e médio porte",
• JB/T 10634-2023 "Dinamômetros elétricos".

• Normas internacionais:

• ISO 15084-1:2017 "Sistemas elétricos de propulsão para veículos rodoviários"
• IEC 60034-1:2017 "Classificações e desempenho das máquinas elétricas rotativas".

• Informações relacionadas com a indústria: O sensor de binário HBM T40B cumpre a norma de calibração ISO 16613:2013 e o sistema de conversão de frequência ABB cumpre a norma de segurança IEC 61800-5-1.

6. Desempenho motorDinamômetro elétricoSistema de bancos Modelo Lista

7Serviços de entrega e pós-venda

• EntregaOs modelos normais são enviados em 90 dias, os modelos personalizados em 90-180 dias (incluindo assistência internacional em matéria de logística e desalfandegamento);
• Serviço pós-venda: Garantia de 1 ano para os componentes principais (dinamômetro, flange de binário), suporte técnico bilíngue (chinês e inglês) ao longo da vida (tempo de resposta ≤ 4 horas);As peças sobressalentes são enviadas internamente no prazo de 24 horas e entregues internacionalmente no prazo de 7 dias.É fornecido um dia de formação operacional gratuita e é suportada a depuração remota (terminal de computador + orientação por vídeo).
