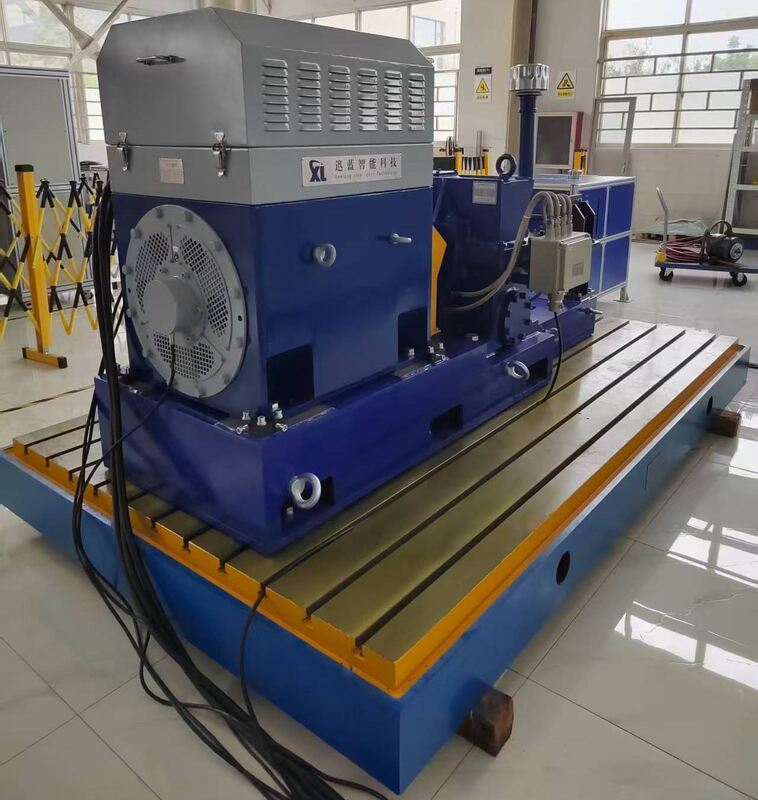

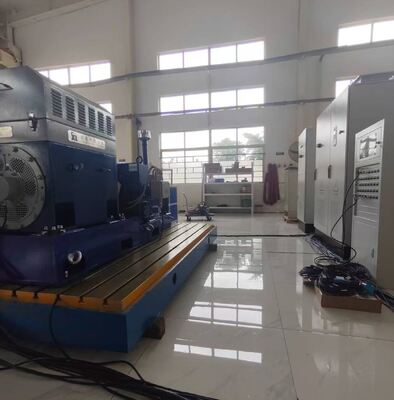

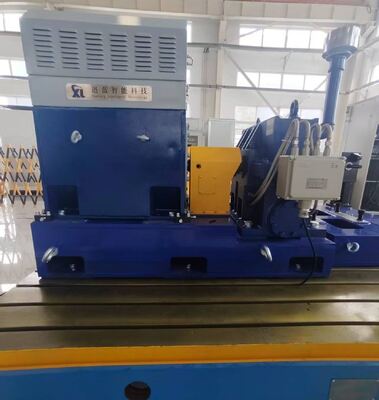

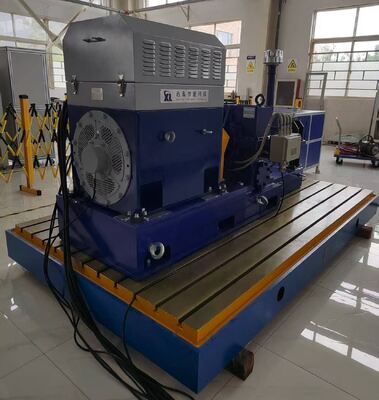

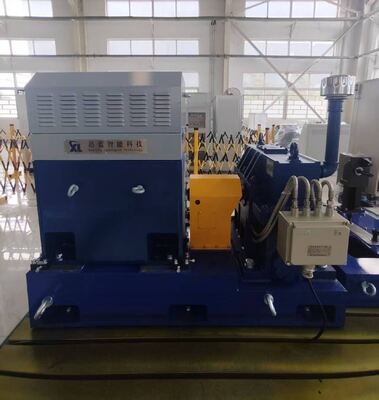

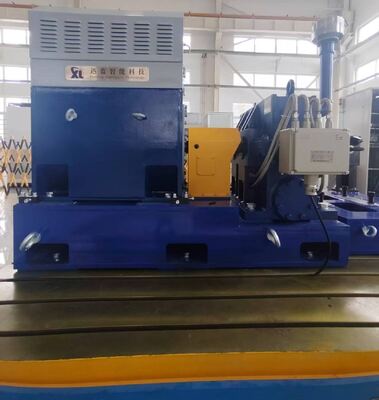

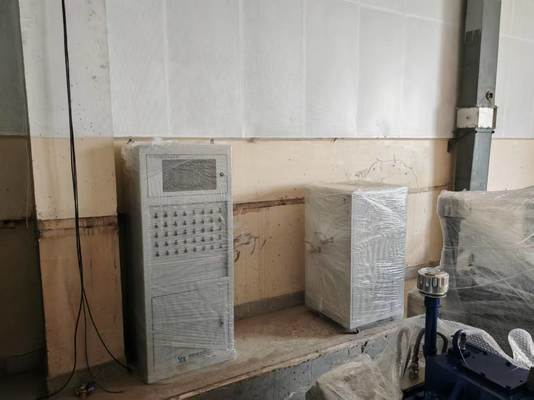

SSCD200-1000/3300 1910Nm Torque nominal 3300rpm Velocidade máxima Dinamômetro de transmissão da caixa de velocidades
1.Descrição do componente do dinamômetro de transmissão da caixa de velocidades SSCD200-1000/3300

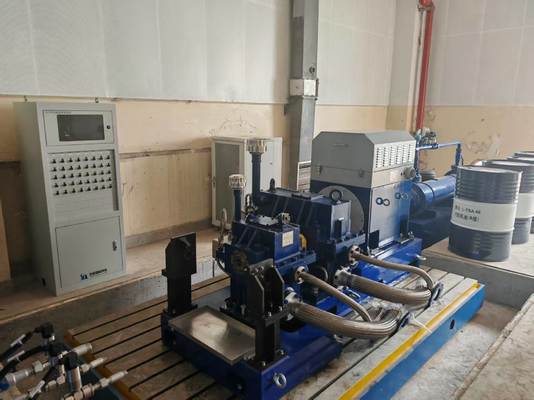

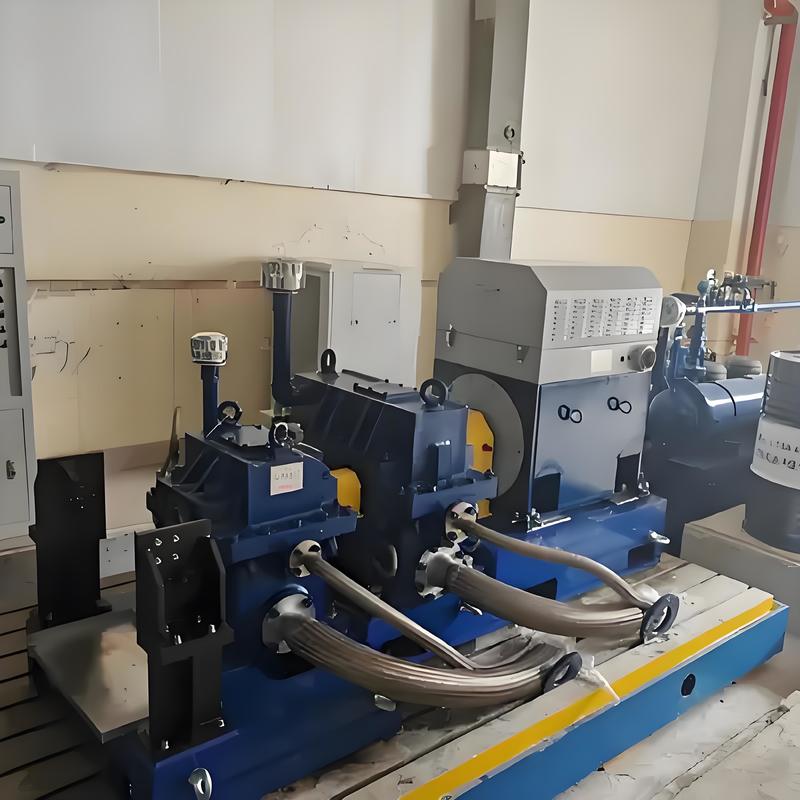

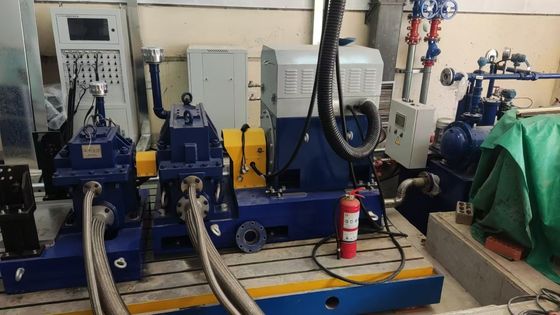

O banco de ensaio de caixa de velocidades SSCD200-1000/3300 é um dispositivo de alto desempenho concebido especificamente para ensaios de caixa de velocidades de alta precisão, amplamente utilizado na fabricação industrial, na energia eólica,máquinas de construçãoEste banco integra o dinamômetro de acionamento da Seelong (modelo SSCD200-1000/3300, potência de 200 kW, velocidade nominal de 1000 rpm, velocidade máxima de 3300 rpm,Precisão da medição do binário 0.2% FS) e dinamômetro de carga (modelo SSCD110-300/600, potência de 110 kW, velocidade nominal de 300 rpm, velocidade máxima de 600 rpm), combinado com o sistema de inversor da ABB (precisão de controle de binário 0,2% FS,Precisão de regulação da velocidade ±1rpm, tempo de resposta de 5 ms) e sistema de medição e controlo XLP-1000 da Seelong (equipado com um processador Intel Core i7, 32 GB de memória DDR4 e um SSD de 1 TB),permitindo a monitorização abrangente e o controlo preciso de parâmetros-chave como o binário, velocidade, temperatura e pressão.
| Nome do componente |
Especificações essenciais |
Marca |
|
SSCD110-300/600
Dinamômetro elétrico de carga
|
Potência: 110 kW; Velocidade nominal: 300 rpm; Torque nominal: 3501 Nm; Velocidade máxima: 600 rpm; Sensor de medição de torque: 0-5000 Nm (precisão: 0,2% FS) |
Seelong |
| SSCD200-1000/3300 dinâmetro elétrico de condução |
Potência: 200 kW; Velocidade nominal: 1000 rpm; Torque nominal: 1910 Nm; Velocidade máxima: 3300 rpm; Sensor de medição de torque: 0-2000 Nm (precisão: 0,2% FS) |
Seelong |
| Dispositivo de calibração do binário |
Calibração do binário da flange de binário |
Seelong |
| Sistema de inversor de frequência variável |
Sistema de inversor de frequência variável de múltiplos acionamentos; precisão de controlo do binário 0,2% FS; precisão de controlo da velocidade ±1 rpm; tempo de resposta 5 ms; equipado com múltiplas proteções contra sobrecarga, sobrevoltagem,e sobreaquecimento. |
ABB |
| Sistema de medição e controlo XLP-1000 |
PC industrial: IPC710; CPU: Intel Core i7; Memória: 32 GB DDR4; Disco rígido: 1 TB SSD; Software XLP-1000 pré-instalado |
Seelong |
| Sistema de aquisição de dados |
Módulo de aquisição de temperatura PT100, módulo de aquisição de pressão, módulo de aquisição de sinal analógico, sensor de aquisição de temperatura, sensor de aquisição de pressão, sensor de aquisição de vibração,Caixa de aquisição de dados |
Seelong |

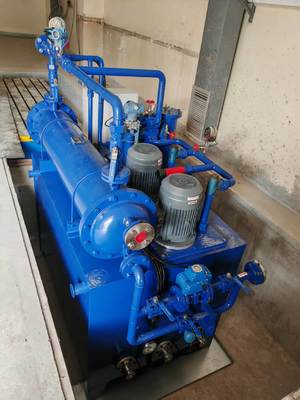

| Dispositivo de regulação da temperatura do óleo |
Trocador de calor em chapa de aço inoxidável, sistema de controlo PLC; precisão de controlo da temperatura: ± 1 °C |
Seelong |
| Medidor de caudal de engrenagem |
utilizados para medição do caudal de água e óleo:
Faixa de recolha: 0-50 l/min;
Precisão: 0,5% FS
Modelo: SLLL050
|
Seelong |
| Opcional - acoplamento |
Torque admissível: 500 Nm; velocidade admissível: 18000 r/min |
Seelong |
| Opcional - suporte do motor |
Fabricação em que o valor de todas as matérias utilizadas não exceda 50% do preço do produto |
Seelong |
| Opcional - chapa de ferro fundido |
Material: HT300; Planosidade: ≤ 0,05 mm/m; Rugosidade da superfície: Ra≤1,6 μm; Amortizadores e placas de ferro fundido garantem estabilidade durante os ensaios de alta velocidade. |
Seelong |
| Opcional - Amortizadores |
Tipo de mola, carga nominal 100-300 kg, coeficiente de amortecimento 0,2 a 0.3, adequado para frequências de vibração de 5 a 10 Hz; o amortecedor e a placa de ferro fundido asseguram a estabilidade durante os ensaios de alta velocidade. |
Seelong |
2. SSCD200-1000/3300 200 kW Dinamômetro Elétrico Parâmetros técnicos
| Parâmetros |
Especificações |
| POuro |
200kW. |
| Velocidade |
1000 rpm |
| Velocidade máxima |
3300 rpm |
| Torque nominal |
1910Nm |
| Faixa de medição do binário |
0-2000Nm |
| Precisão da medição do binário |
00,2% FS |
| Precisão do controlo da velocidade |
± 1 rpm |
| Tempo de resposta |
5 ms |
3. SSCD200-1000/3300 Dinamômetro de transmissão da caixa de velocidades
1) Ensaios de alta precisão: precisão de medição do binário de 0,2% FS, precisão de controlo da velocidade de ±1 rpm, garantindo dados de ensaio precisos e fiáveis.
2) Processamento de dados de elevada eficiência: O sistema de medição e controlo XLP-1000 está equipado com um processador de alto desempenho, que permite um rápido processamento de dados e um controlo em tempo real.
3) Monitorização abrangente dos parâmetros: O sistema de aquisição de dados integra múltiplos sensores para monitorizar de forma abrangente parâmetros como temperatura, pressão e caudal.
4) Economia energética e protecção do ambiente: O dinamômetro eléctrico converte energia mecânica em energia eléctrica e alimenta-a de volta para a rede eléctrica, conseguindo testes de poupança de energia.
5) Configuração flexível: Oferece uma variedade de componentes opcionais para satisfazer as necessidades de diferentes cenários de ensaio.
4. SSCD200-1000/3300 Áreas de aplicação do dinamômetro de transmissão da caixa de velocidades
1) Caixas de engrenagens industriais: utilizados para testes de eficiência de transmissão, aumento de temperatura e vida útil de máquinas-ferramenta, máquinas metalúrgicas,máquinas de mineração e máquinas de borracha e plástico para assegurar a estabilidade do processamento e a resistência ao desgaste.
2) Caixas de engrenagens de turbinas eólicas: Suporta testes de características de vibração, desempenho dinâmico e fiabilidade de caixas de engrenagens de turbinas eólicas de nível megawatt, adequados para monitorização remota em linha e diagnóstico de falhas.
3) Caixas de engrenagem de máquinas de engenharia: que abrange a simulação de carga e os ensaios de durabilidade de equipamentos como trituradores e transportadores, e a verificação do funcionamento em ambientes adversos.
4) Transporte automóvel e ferroviário: As aplicações incluem a otimização do desempenho das transmissões, caixas de velocidades de veículos elétricos e sistemas de tração ferroviária de alta velocidade, melhorando a eficiência da transmissão e a suavidade de condução.
5) Navios e equipamento energético: Utilizado para ensaios de correspondência de velocidade de caixas de velocidades navais e para verificar a resistência à corrosão e o desempenho de lubrificação de caixas de velocidades hidrelétricas.
5. SSCD200-1000/3300 Padrões de referência do dinamômetro de transmissão da caixa de velocidades
1) JB/T 10634-2023 "Dinamômetro elétrico": A especificação básica, que abrange os requisitos técnicos e as regras de inspecção dos dinamómetros, com especial ênfase na precisão da medição do binário (por exemplo, ± 0,2% FS) e na precisão do controlo da velocidade (por exemplo,± 1 rpm).
2) ISO 6336 e AGMA 2001: Normas internacionalmente reconhecidas utilizadas para o cálculo da eficiência da transmissão das engrenagens para assegurar a precisão dos modelos de software de controlo e análise.
3) QC/T 533-1999 "Métodos de ensaio para eixos de tração de automóveis em banco": fornece uma referência para métodos como o ensaio de torção estática dos conjuntos e o ensaio de fadiga das engrenagens e é aplicável ao ensaio das características do binário dos eixos de tração elétrica.
4) Normas militares (como MIL-STD-810G): utilizado para simular temperaturas ambientais extremas (-40°C a 150°C) e cargas de impacto para reproduzir o desempenho da caixa de velocidades em condições de trabalho reais.
6. Lista de modelos de dinamômetros de transmissão da caixa de velocidades
| Modelo |
Potência (kW) |
Torque (Nm) |
Velocidade nominal (rpm) |
Velocidade máxima (rpm) |
Precisão da medição do binário |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Potência, Faixa de velocidadea)e o número de módulos de aquisição pode ser personalizadoa)s Requerido. |
7- Serviços de entrega e pós-venda
Entrega: Os modelos normais são enviados em 90 dias; os modelos personalizados são enviados em 90-180 dias (incluindo assistência internacional em matéria de logística e desalfandegamento).
Serviço pós-venda: Garantia de 1 ano para os componentes principais (dinamômetro, flange de binário), suporte técnico bilíngue (chinês e inglês) ao longo da vida (tempo de resposta ≤ 4 horas);As peças sobressalentes são enviadas internamente no prazo de 24 horas e entregues internacionalmente no prazo de 7 dias.■ 1,5 dias de formação operacional gratuita; suporte à depuração remota (computacional, incluindo orientação de configuração de soluções modulares).
