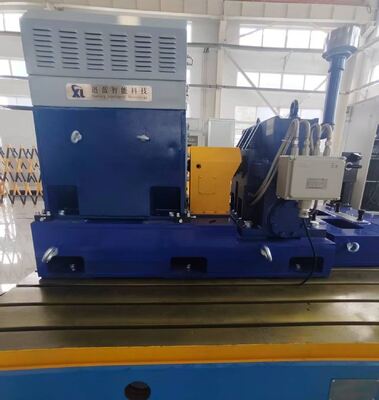

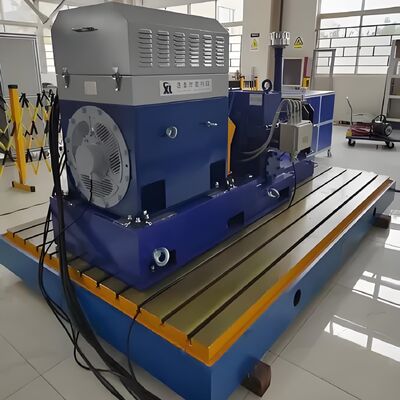

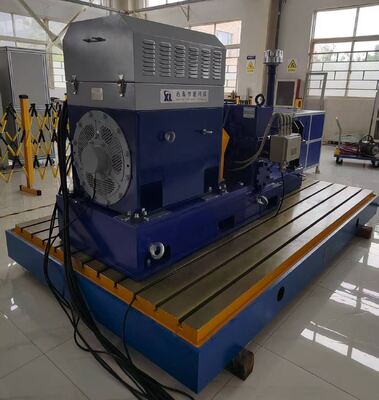

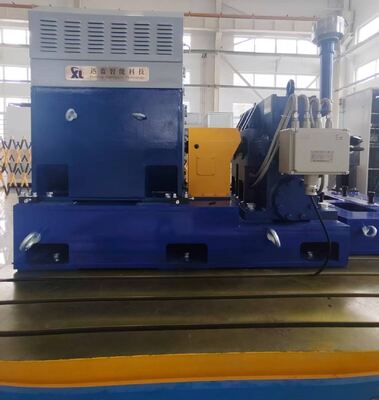

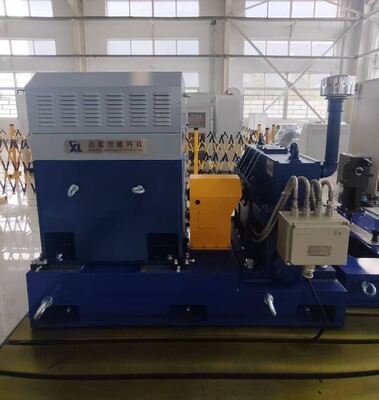

SSCD200-1000/3300 1910Nm Torque Nominal 3300rpm Velocidade Máxima Dinamômetro de Transmissão de Caixa de Câmbio
1. Descrição do Componente do Dinamômetro de Transmissão de Caixa de Câmbio SSCD200-1000/3300
O Banco de Teste de Caixa de Câmbio SSCD200-1000/3300 é um dispositivo de alto desempenho projetado especificamente para testes de caixa de câmbio de alta precisão, amplamente utilizado na fabricação industrial, energia eólica, máquinas de construção, automotiva e transporte ferroviário. Este banco integra o dinamômetro de acionamento da Seelong (modelo SSCD200-1000/3300, potência de 200kW, velocidade nominal de 1000rpm, velocidade máxima de 3300rpm, precisão de medição de torque de 0,2%FS) e o dinamômetro de carga (modelo SSCD110-300/600, potência de 110kW, velocidade nominal de 300rpm, velocidade máxima de 600rpm), combinado com o sistema inversor da ABB (precisão de controle de torque de 0,2%FS, precisão de controle de velocidade ±1rpm, tempo de resposta de 5ms) e o sistema de medição e controle XLP-1000 da Seelong (equipado com um processador Intel Core i7, memória DDR4 de 32GB e um SSD de 1TB), permitindo o monitoramento abrangente e o controle preciso de parâmetros-chave, como torque, velocidade, temperatura e pressão.
| Nome do Componente |
Especificações Principais |
Marca |
|
SSCD110-300/600
dinamômetro elétrico de carga
|
Potência: 110kW; Velocidade nominal: 300rpm; Torque nominal: 3501Nm; Velocidade máxima: 600rpm; Sensor de medição de torque: 0-5000Nm (precisão: 0,2%FS) |
Seelong |
| dinamômetro elétrico de acionamento SSCD200-1000/3300 |
Potência: 200kW; Velocidade nominal: 1000rpm; Torque nominal: 1910Nm; Velocidade máxima: 3300rpm; Sensor de medição de torque: 0-2000Nm (precisão: 0,2%FS) |
Seelong |
| Dispositivo de calibração de torque |
Calibração de torque de flange de torque |
Seelong |
| Sistema inversor de frequência variável |
Sistema inversor de frequência variável multi-acionamento; precisão de controle de torque 0,2%FS; precisão de controle de velocidade ±1rpm; tempo de resposta 5ms; equipado com múltiplas proteções contra sobrecarga, sobretensão e superaquecimento. |
ABB |
| Sistema de Medição e Controle XLP-1000 |
PC industrial: IPC710; CPU: Intel Core i7; Memória: 32GB DDR4; Disco rígido: SSD de 1TB; Software XLP-1000 pré-instalado |
Seelong |
| Sistema de aquisição de dados |
Módulo de aquisição de temperatura PT100, módulo de aquisição de pressão, módulo de aquisição de sinal analógico, sensor de aquisição de temperatura, sensor de aquisição de pressão, sensor de aquisição de vibração, caixa de aquisição de dados |
Seelong |
| Dispositivo de controle de temperatura do óleo |
Trocador de calor de placa de aço inoxidável, sistema de controle PLC; precisão de controle de temperatura: ± 1 ℃ |
Seelong |
| Medidor de vazão de engrenagem |
usado para medição de vazão de água e óleo:
Faixa de coleta: 0-50 L/min;
Precisão: 0,5%FS
Modelo: SLLL050
|
Seelong |
| Opcional - Acoplamento |
Torque permissível: 500Nm; Velocidade permissível: 18000 r/min |
Seelong |
| Opcional - Suporte do motor |
Em forma de L não padronizado, espessura da parede > 50mm |
Seelong |
| Opcional - Placa de ferro fundido |
Material: HT300; Planicidade: ≤0,05mm/m; Rugosidade da superfície: Ra≤1,6μm; Amortecedores e placas de ferro fundido garantem estabilidade durante testes de alta velocidade. |
Seelong |
| Opcional - Amortecedores |
Tipo mola, carga nominal 100-300kg, coeficiente de amortecimento 0,2-0,3, adequado para frequências de vibração de 5-10Hz; o amortecedor e a placa de ferro fundido garantem estabilidade durante testes de alta velocidade. |
Seelong |
2. Parâmetros Técnicos do Dinamômetro Elétrico de 200kW SSCD200-1000/3300
| Parâmetros |
Especificações |
| Potência |
200kW |
| Velocidade nominal |
1000rpm |
| Velocidade máxima |
3300rpm |
| Torque nominal |
1910Nm |
| Faixa de medição de torque |
0-2000Nm |
| Precisão da medição de torque |
0,2%FS |
| Precisão do controle de velocidade |
±1rpm |
| Tempo de resposta |
5ms |
3. Principais Vantagens do Dinamômetro de Transmissão de Caixa de Câmbio SSCD200-1000/3300
1) Teste de alta precisão: Precisão de medição de torque de 0,2%FS, precisão de controle de velocidade de ±1rpm, garantindo dados de teste precisos e confiáveis.
2) Processamento de dados de alta eficiência: O sistema de medição e controle XLP-1000 está equipado com um processador de alto desempenho, permitindo o processamento rápido de dados e o monitoramento em tempo real.
3) Monitoramento abrangente de parâmetros: O sistema de aquisição de dados integra múltiplos sensores para monitorar de forma abrangente parâmetros como temperatura, pressão e taxa de fluxo.
4) Economia de energia e proteção ambiental: O dinamômetro elétrico converte energia mecânica em energia elétrica e a retorna à rede elétrica, alcançando testes com economia de energia.
5) Configuração flexível: Oferece uma variedade de componentes opcionais para atender às necessidades de diferentes cenários de teste.
4. Áreas de Aplicação do Dinamômetro de Transmissão de Caixa de Câmbio SSCD200-1000/3300
1) Caixas de câmbio industriais: usadas para testes de eficiência de transmissão, aumento de temperatura e vida útil de máquinas-ferramentas, máquinas metalúrgicas, máquinas de mineração e máquinas de borracha e plástico para garantir a estabilidade do processamento e a resistência ao desgaste.
2) Caixas de câmbio de turbinas eólicas: suporta características de vibração, desempenho dinâmico e testes de confiabilidade de caixas de câmbio de turbinas eólicas de nível megawatt, adequadas para monitoramento online remoto e diagnóstico de falhas.
3) Caixas de câmbio de máquinas de engenharia: cobrindo simulação de carga e testes de durabilidade de equipamentos como britadores e transportadores, e verificação da operação em ambientes agressivos.
4) Automotivo e transporte ferroviário: As aplicações incluem otimização de desempenho de transmissões, caixas de câmbio de veículos elétricos e sistemas de tração ferroviária de alta velocidade, melhorando a eficiência da transmissão e a suavidade da condução.
5) Navios e equipamentos de energia: Usado para testes de correspondência de velocidade de caixas de câmbio marítimas e para verificar a resistência à corrosão e o desempenho de lubrificação de caixas de câmbio hidrelétricas.
5. Padrões de Referência do Dinamômetro de Transmissão de Caixa de Câmbio SSCD200-1000/3300
1) JB/T 10634-2023 "Dinamômetro Elétrico": A especificação principal, cobrindo os requisitos técnicos e regras de inspeção de dinamômetros, com foco na precisão da medição de torque (por exemplo, ±0,2%FS) e precisão do controle de velocidade (por exemplo, ±1rpm).
2) ISO 6336 e AGMA 2001: Padrões reconhecidos internacionalmente usados para calcular a eficiência da transmissão por engrenagens para garantir a precisão dos modelos de software de controle e análise.
3) QC/T 533-1999 "Métodos de Teste para Eixos de Acionamento Automotivos em Bancada": fornece referência para métodos como teste de torção estática de conjuntos e teste de fadiga de engrenagens, e é aplicável ao teste de características de torque de eixos de acionamento elétricos.
4) Padrões militares (como MIL-STD-810G): usado para simular temperaturas ambientes extremas (-40℃~150℃) e cargas de impacto para reproduzir o desempenho da caixa de câmbio em condições reais de trabalho.
6. Lista de Modelos de Dinamômetro de Transmissão de Caixa de Câmbio
| Modelo |
Potência (kW) |
Torque (Nm) |
Velocidade Nominal (rpm) |
Velocidade Máxima (rpm) |
Precisão da Medição de Torque |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2%FS |
| A faixa de potência e velocidade s necessário.as necessário.7. Entrega e Serviço Pós-Venda |
Entrega
: Modelos padrão são enviados em 90 dias; modelos personalizados são enviados em 90-180 dias (incluindo logística internacional e assistência no desembaraço aduaneiro).Serviço pós-venda
: 1 ano de garantia nos componentes principais (dinamômetro, flange de torque), suporte técnico bilíngue (chinês e inglês) vitalício (tempo de resposta ≤ 4 horas); peças de reposição são enviadas nacionalmente em 24 horas e entregues internacionalmente em 7 dias; 1,5 dias de treinamento de operação gratuito fornecido; depuração remota suportada (baseada em computador, incluindo orientação de configuração de solução modular).8. Certificados Seelong
9. Embalagem e Envio
10. FAQ
Q: Qual é a quantidade mínima de pedido para nossa cooperação?
A: Apoiamos pedidos de teste pequenos de 1 peça para produtos em estoque.
Q: Como posso saber mais sobre os produtos?
A: Por favor, deixe seu e-mail e enviaremos seu livro de amostras eletrônico.
Q: Qual é o seu prazo de pagamento?
A: Normalmente, depósito de 40% T/T, pago integralmente antes do envio.
Q: Qual é o prazo de entrega dos meus pedidos?
A: O ciclo de produção dos dinamômetros é de 6 a 8 semanas, o ciclo de produção dos sensores é de 2 a 3 semanas, para outros produtos, entre em contato conosco.
Q: Como obtemos a solução geral do banco de teste?
A: Deixe-nos seu e-mail, nossa equipe técnica entrará em contato com você sobre o plano detalhado.
Q: Posso visitar sua fábrica?
A: Claro, você é sempre bem-vindo para fazer uma visita.
