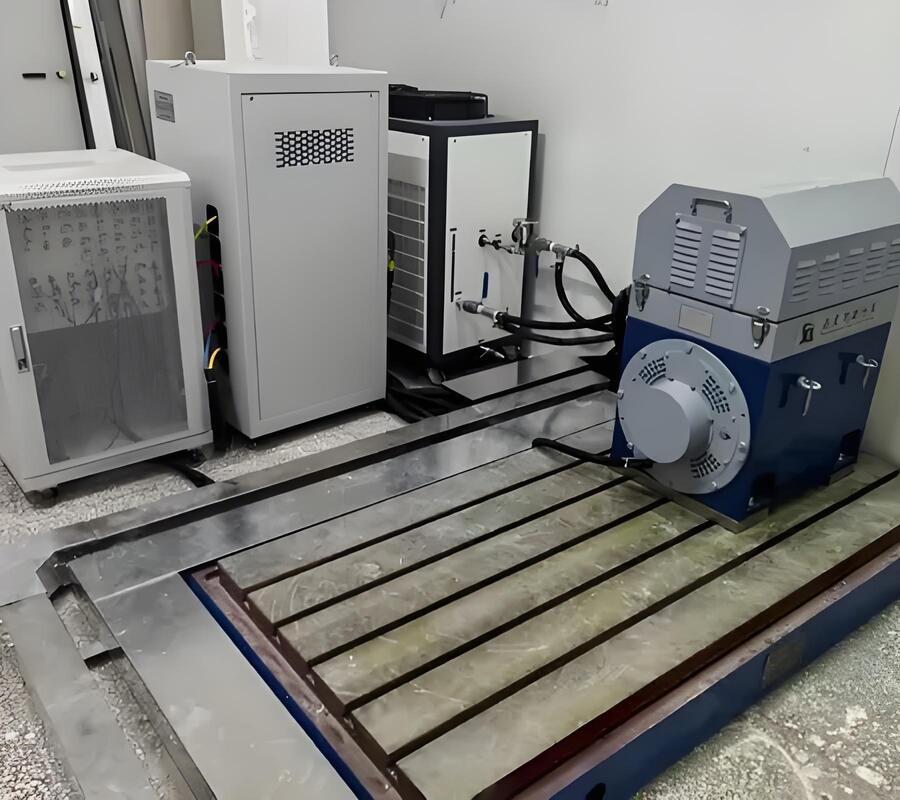

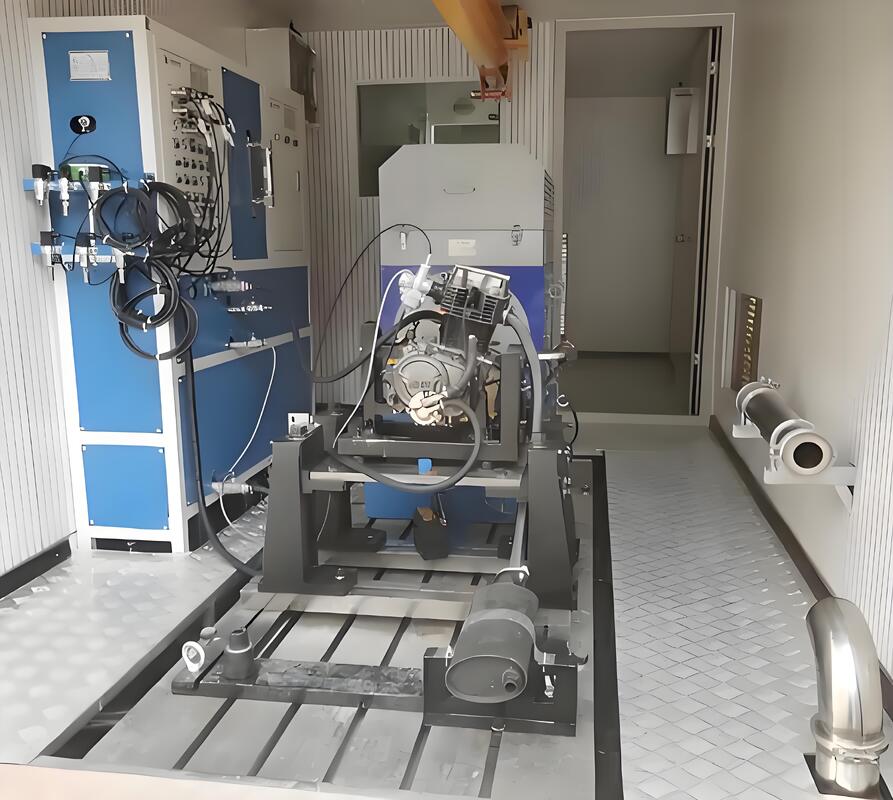

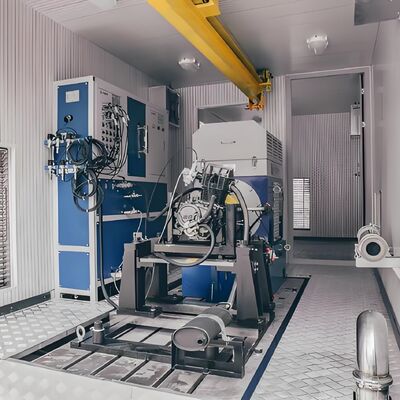

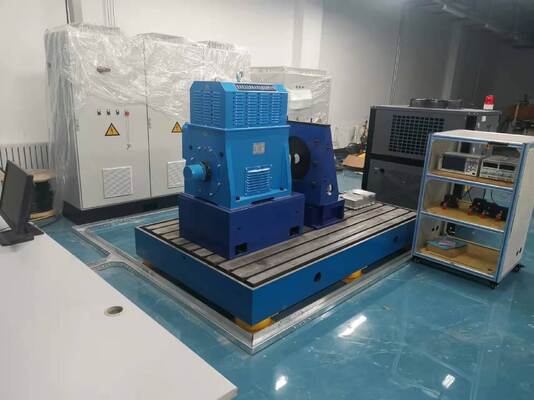

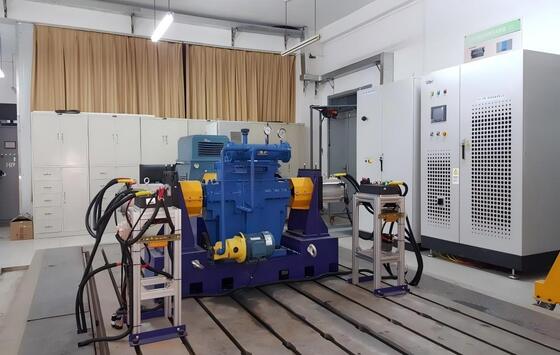

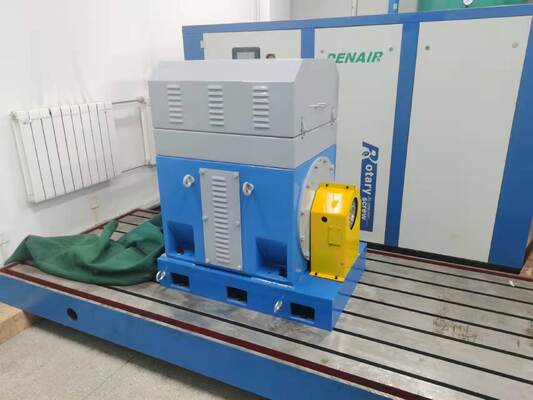

Sistema de Banco de Testes Dinamométrico para Motor de Veículo de Nova Energia SSCD450-1500/3800 450KW

3. Banco de Teste de Dinamômetro de Motor de Veículo de Nova Energia SSCD450-1500/3800 450KW Sistema PrincipaisVantagensTécnicas

1) Potência alta e correspondência precisa: potência nominal de 450kW, torque de pico de 2865Nm e velocidade máxima de 3800rpm, cobrindo perfeitamente os requisitos de teste em todas as condições de motores de acionamento para veículos comerciais de nova energia e veículos de passageiros pesados. A faixa de potência constante percorre toda a faixa de operação de alta velocidade, correspondendo às características reais de trabalho do motor.

2) Precisão de medição ultra-alta: Adota o sensor de torque de alta precisão HBM T40FM (0,15% FS) e o analisador de potência Seelong WT6000 (precisão básica de 0,02%) e é equipado com um sistema de aquisição de dados de alta velocidade de 1000Hz para garantir a captura precisa de parâmetros-chave, como torque, potência, temperatura e vibração, com erros de dados muito abaixo dos padrões da indústria.

3) Compatibilidade com todos os cenários: O simulador de bateria suporta 8 modelos de bateria novos e principais, saída de tensão ampla de 30-1500V, corrente de pico de 1200A e é compatível com motores de diferentes níveis de tensão; o sistema de conversão de frequência ABB é compatível com entrada de tensão ampla de 380V±15%, adapta-se a diferentes ambientes de rede elétrica em todo o mundo e possui maior estabilidade.

4) Personalização flexível e alta estabilidade: O sistema integra funções principais, como medição e controle, análise e armazenamento de dados. Suportes personalizados, acoplamentos e outros componentes podem ser selecionados. O suporte possui uma faixa de ajuste de 250-600mm para acomodar vários modelos de motor. A combinação de placa de ferro fundido HT350 e amortecedor de vibração composto suprime efetivamente as vibrações durante a operação em alta velocidade, garantindo a estabilidade dos dados de teste.

5) Operação inteligente e eficiente: O software de medição e controle XLP-2000 suporta a edição de processos de teste personalizados, visualização de dados em tempo real e geração automática de relatórios. Combinado com a função de depuração remota, melhora muito a eficiência do teste; a interface de operação bilíngue chinês e inglês é adaptada às necessidades dos usuários internacionais.

4. Motor de Veículo de Nova Energia SSCD450-1500/3800 450KWBanco de Teste de Dinamômetro Aplicação do SistemaÁreas

1) Campo de veículos de nova energia: nós nos concentramos no teste de desempenho de motores de acionamento para veículos comerciais de nova energia (ônibus, veículos logísticos, caminhões pesados) e veículos de passageiros de alta qualidade, cobrindo a verificação de potência, características de torque, análise de eficiência, testes de durabilidade, testes de resposta dinâmica, etc., para atender às necessidades de suporte de lítio ternário, fosfato de ferro-lítio e baterias de estado sólido.

2) Indústria de fabricação de motores: Fornecendo testes de fábrica, testes de tipo e verificação de confiabilidade para motores de acionamento de nova energia de 450kW e abaixo para fabricantes de motores, ajudando a controlar a qualidade do produto e otimizar o desempenho.

3) Instituições de pesquisa e teste: Fornecer plataformas de pesquisa e teste de motores de alta potência para universidades, institutos de pesquisa e laboratórios de teste de terceiros, apoiar soluções de teste personalizadas e atender às necessidades de pesquisa e desenvolvimento de novas tecnologias, certificação de conformidade com padrões, etc.

4) Campo de veículos especiais: adaptável a testes especiais de motores de acionamento auxiliar para máquinas de construção de nova energia, navios de nova energia e trânsito ferroviário, capaz de suportar altas cargas e operação contínua de longo prazo e atender aos rigorosos requisitos de teste de cenários especiais.

5. Motor de Veículo de Nova Energia SSCD450-1500/3800 450KWBanco de Teste de Dinamômetro Sistema Referência PadrõesNacionais

GB/T 18488.1-2015 "

• Sistema de motor de acionamento para veículos elétricos - Parte 1: Especificação",GB/T 18488.2-2015 "Sistema de motor de acionamento para veículos elétricos - Parte 2: Métodos de teste",
• GB/T 755-2019 "Máquinas elétricas rotativas - Classificação e desempenho",
• GB/T 29307-2022 "
• Métodos de teste de confiabilidade do sistema de motor de acionamento para veículos elétricos".Padrões Internacionais

ISO 15084-1:2017 Veículos rodoviários - Sistemas de acionamento elétrico - Parte 1: Interfaces de energia,

• IEC 60034-1:2017 Máquinas elétricas rotativas - Parte 1: Classificações e desempenho,
• ISO 6469-5:2022 Veículos elétricos - Requisitos de segurança - Parte 5: Sistemas de energia.
• Padrões específicos de componentes

O sensor de torque HBM T40FM está em conformidade com o padrão de calibração ISO 16613:2013,

• O sistema inversor de frequência variável Siemens está em conformidade com o padrão de segurança IEC 61800-5-1 e o padrão IEC 61800-2 de sistema de acionamento elétrico de velocidade ajustável,
• O analisador de potência está em conformidade com o padrão de precisão IEC 62053-22.
• 6. Lista de Modelos do Sistema de Banco de Teste de Dinamômetro Elétrico de Motor de Veículo de Nova Energia

Modelo

Entrega

Os modelos padrão são enviados em até 90 dias, enquanto os modelos personalizados são enviados em até 120-150 dias (incluindo logística internacional e assistência no desembaraço aduaneiro). A entrega inclui um conjunto completo de equipamentos, instruções de instalação, manual de operação, certificado de calibração, lista de peças de reposição e outra documentação completa. A instalação e comissionamento no local são suportados.

Serviço pós-venda

1) Serviço de garantia

: Os componentes principais (dinamômetro, flange de torque, sistema inversor de frequência variável) têm garantia de 1 ano, e as peças defeituosas serão reparadas ou substituídas gratuitamente durante o período de garantia.2) Suporte técnico

: Suporte técnico bilíngue (chinês e inglês) vitalício é fornecido, com um tempo de resposta menor ou igual a 4 horas; depuração remota (baseada em computador), orientação de configuração de solução modular e respostas online a perguntas técnicas são suportadas.3) Serviços de treinamento


: Fornecemos 2 dias de treinamento de operação no local gratuito, cobrindo instalação de equipamentos, configurações de parâmetros, testes de condições de operação, análise de dados e manutenção diária, para garantir que os usuários sejam proficientes na operação do sistema.8. Perguntas frequentes
