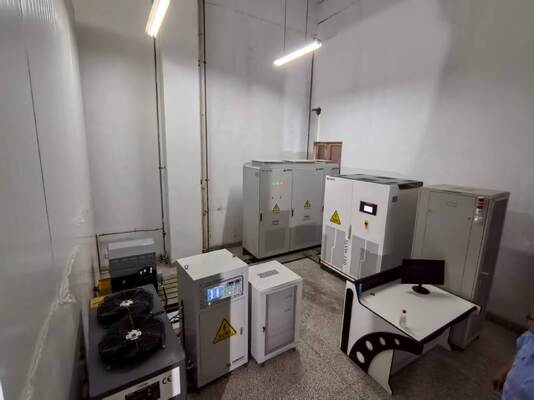

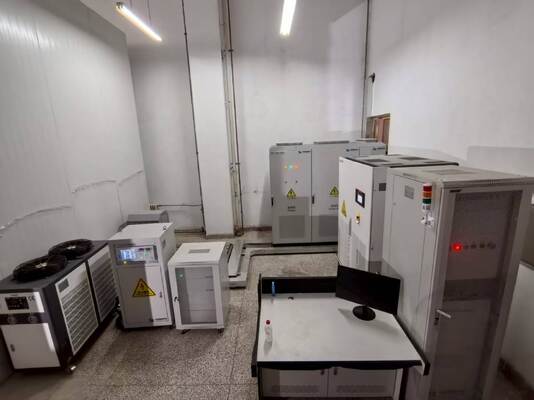

SSCD315-1500/3800 315KW Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor de Veículo de Nova Energia
1. SSCD315-1500/3800 315KW Descrição dos Componentes do Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor de Veículo de Nova Energia
O Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor SSCD315-1500/3800 315kW é uma plataforma de teste abrangente de alta qualidade desenvolvida para motores de alta potência de 315kW em veículos comerciais médios e pesados, equipamentos de engenharia e outras áreas. O sistema integra um dinamômetro elétrico, unidades de detecção de alta precisão, um centro inteligente de medição e controle e um sistema de simulação de energia de ampla área. Ele pode realizar a verificação de desempenho em condições completas, testes de durabilidade e análise de simulação de falhas de motores, sendo adequado para as necessidades de teste de motores de alta potência de médio alcance em caminhões de nova energia médios e pesados, máquinas de engenharia de médio porte e sistemas de propulsão de veículos especiais.
| Nome do Componente |
Especificações Principais |
Marca |

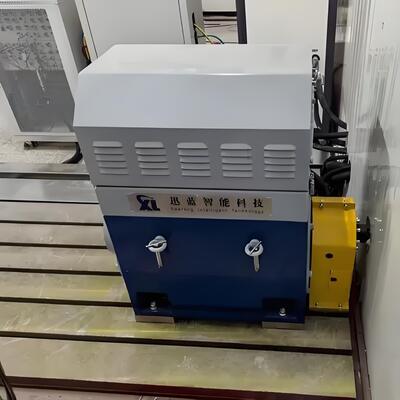

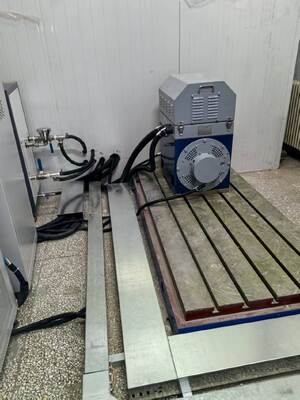

| Dinamômetro Elétrico SSCD315-1500/3800 |
Potência: 315KW; Velocidade nominal: 1500rpm; Torque nominal: 2001Nm; Velocidade máxima: 3800rpm; Velocidade de potência constante: 1500-3800rpm; Sistema de refrigeração a água de alta eficiência. |
Seelong |
| Sensor de torque de alta precisão |
Faixa de medição: 0-3000Nm (precisão: 0,15% FS), tempo de resposta dinâmica ≤1ms |
HBM |

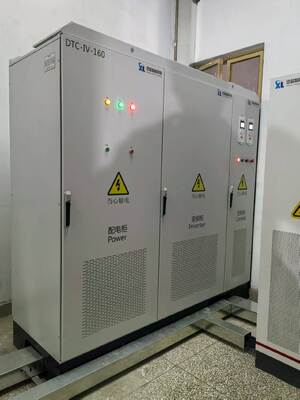

| Sistema inversor de frequência variável inteligente |
Tensão de entrada: trifásica AC 380V-480V; frequência: 50-60Hz; valor de proteção contra sobrecorrente: 1,8 vezes a corrente nominal; equipado com tecnologia de controle vetorial, suportando ajuste preciso de torque e integrando proteção contra surtos, proteção contra curto-circuito e mecanismo de proteção tripla de aviso de temperatura. |
Siemens |
| Sistema de medição e controle XLP-1000 |
PC industrial: IPC710, CPU: i7, Memória: 32GB, Disco rígido: 1TB, Software do Sistema de Medição e Controle XLP-1000 |
Seelong |

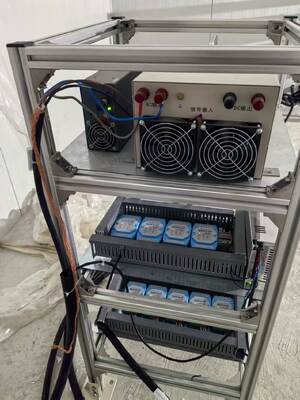

| Sistema de aquisição de dados |
Inclui unidades de aquisição de temperatura/vibração/ruído/pressão; faixa de temperatura -40~300℃ (precisão ±0,3℃); frequência de vibração 5Hz-20kHz; faixa de medição de pressão 0-10MPa (precisão ±0,2% FS). |
Seelong |
| Analisador de potência |
Modelo: WT3006; Precisão básica: 0,03% (0,01% da leitura + 0,02% da faixa); Largura de banda: DC, 0,1Hz -1MHz; Tela sensível ao toque LCD > 6 canais + MTR |
Seelong |
| Transformador de corrente |
Faixa de medição 1000A, classe de precisão 0,03% FS, classe de isolamento F. |
Seelong |
| Simulador de bateria |
Tensão de saída: 36-1200V; Potência nominal: 315kW; Potência de pico: 400kW; Corrente nominal: 800A; Corrente de pico: 1000A; Tensão de feedback: 380-450V; Suporta 8 tipos de modelos de bateria (incluindo simulação de bateria de estado sólido). |
Seelong |
| Componentes opcionais |
Acoplamentos de alto desempenho |
Velocidade permissível: 6000 rpm, torque permissível: 3000 Nm, estrutura de amortecimento elástico |
| |
Suporte de motor ajustável |
Faixa de ajuste do suporte (altura do centro do motor): 250mm-600mm; capacidade de carga: ≥400kg |
| |
Plataforma de ferro fundido de alta precisão |
Material: HT350 (resistência à tração ≥350MPa), estrutura de amortecimento em favo de mel, erro de planicidade ≤0,02mm/m |
| |
Amortecedor composto |
Amortecedor de mola de amortecimento ajustável com uma eficiência de amortecimento de ≥92%, adequado para requisitos de supressão de vibração em testes de média a alta potência. |
2. Dinamômetro Elétrico SSCD315-1500/3800 315KW Parâmetros Técnicos
| Parâmetros |
Indicadores técnicos |
| Fabricante do dinamômetro elétrico |
Seelong |
| Potência nominal |
315kW |
| Torque nominal |
2001Nm |
| Velocidade nominal |
1500rpm |
| Velocidade máxima |
3800rpm |
| Faixa de velocidade de torque constante |
0-1500rpm |
| Faixa de velocidade de potência constante |
1500-3800rpm |
| Modelo do sensor de torque |
T40FM |
| Fabricante do sensor de torque |
HBM |
| Faixa do sensor de torque (Nm) |
0-3000Nm |
| Nível de precisão |
0,15%FS |
3. SMotor de Veículo de Nova Energia SCD315-1500/3800 315KW Bancada de Teste de Dinamômetro Sistema Vantagens Principais
1) Alta potência com adaptação precisa: O dinamômetro principal tem uma potência nominal de 315KW, uma faixa de torque de 0-3000Nm, uma velocidade máxima de 3800rpm e uma faixa de potência constante de 1500-3800rpm. Ele é precisamente adaptado aos requisitos de teste de carga total e condições de trabalho extremas de motores de alta potência de médio alcance em veículos comerciais médios e pesados e máquinas de construção de médio porte. É compatível com produtos de motor com múltiplas características de velocidade, tornando a adaptabilidade mais direcionada.
2) Precisão de medição líder do setor: Equipado com um sensor de torque de alta precisão HBM (precisão 0,15% FS) e um analisador de potência Seelong WT3006 (precisão básica 0,03%), juntamente com um módulo de aquisição de dados de alta velocidade de 10kHz, ele consegue capturar com precisão parâmetros-chave como torque, potência, temperatura e vibração, com uma taxa de erro de dados inferior a 0,3%, atendendo aos padrões de teste de alta precisão.
3) O sistema oferece escalabilidade flexível: o simulador de bateria suporta uma ampla saída de tensão de 36-1200V e 8 tipos de modelos de bateria (incluindo baterias de estado sólido emergentes), com uma corrente de pico de 1000A, adaptável a vários sistemas de alimentação de motores de alta potência de médio alcance; o sistema inversor de frequência variável inteligente Siemens é compatível com uma ampla entrada de tensão de 380V-480V e atinge resposta dinâmica e ajuste rápido com base na tecnologia de controle vetorial, exibindo excelente estabilidade operacional e capacidades anti-interferência, e seus módulos funcionais podem ser expandidos de acordo com os requisitos de teste.
4) Design estrutural confiável e durável: Todos os componentes principais passaram por verificação de longo prazo em condições de média e alta potência. Suportes de montagem opcionais de alta capacidade de carga (ajustáveis de 250-600mm), plataformas de ferro fundido de alta resistência HT350 e amortecedores compostos podem ser equipados para suprimir efetivamente a interferência de vibração durante os testes e garantir a operação estável de longo prazo do equipamento. O design modular suporta expansão funcional e modificação personalizada, tornando a manutenção mais conveniente.
4. Motor de Veículo de Nova Energia SSCD315-1500/3800 315KW Bancada de Teste de Dinamômetro Elétrico Sistema Áreas de Aplicação
1) Campo de veículos de nova energia médios e pesados: adaptável a testes de potência, torque, eficiência, durabilidade e adaptabilidade a ambientes de alta e baixa temperatura de motores de acionamento para caminhões de nova energia médios e pesados, ônibus de médio porte, veículos de mineração leves, etc., e correspondendo aos requisitos de correspondência de bateria de energia principal.
2) Campo de equipamentos industriais de médio porte: Podemos conduzir testes de fábrica, testes de tipo e verificação de confiabilidade para motores de acionamento industrial de 315KW e abaixo, grupos geradores de pequeno e médio porte e motores de correspondência de compressores, cobrindo cenários de aplicação em indústria leve, materiais de construção, máquinas em geral e outras indústrias.
3) Setor de equipamentos especiais de médio porte: Ele atende às necessidades especiais de teste de motores especiais para máquinas de engenharia de pequeno e médio porte (carregadeiras, mini escavadeiras), sistemas de propulsão de veículos especiais, motores de tração de trânsito leve, etc., e é adaptado a condições de trabalho complexas com torque médio a alto, ampla velocidade e impacto médio.
4) Setor de P&D e testes: Fornecemos a institutos de pesquisa locais, centros de P&D automotivos e organizações de teste de terceiros soluções de P&D de desempenho, testes de conformidade com padrões e testes personalizados para motores de alta potência de médio alcance, apoiando a otimização e a verificação inovadora de tecnologias de motor maduras.
5. Motor de Veículo de Nova Energia SSCD315-1500/3800 315KW Bancada de Teste de Dinamômetro Elétrico Sistema Padrão de Referências
Padrões Nacionais
- GB/T 18488.1-2015 "Sistema de motor de acionamento para veículos elétricos - Parte 1: Especificação",
- GB/T 18488.2-2015 "Sistema de motor de acionamento para veículos elétricos - Parte 2: Métodos de teste",
- GB/T 755-2019 "Máquinas elétricas rotativas - Classificação e desempenho",
- GB/T 29307-2022 "Métodos de teste de confiabilidade do sistema de motor de acionamento para veículos elétricos".
Padrões Internacionais
- ISO 15084-1:2017 Veículos rodoviários - Sistemas de acionamento elétrico - Parte 1: Interfaces de energia,
- IEC 60034-1:2017 Máquinas elétricas rotativas - Parte 1: Classificações e desempenho,
- ISO 6469-5:2022 Veículos elétricos - Requisitos de segurança - Parte 5: Sistemas de energia.
Padrões específicos de componentes
- O sensor de torque HBM T40FM está em conformidade com o padrão de calibração ISO 16613:2013,
- O sistema inversor de frequência variável Siemens está em conformidade com o padrão de segurança IEC 61800-5-1 e o padrão IEC 61800-2 de sistema de acionamento elétrico de velocidade ajustável,
- O analisador de potência está em conformidade com o padrão de precisão IEC 62053-22.
6. Lista de Modelos do Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor de Veículo de Nova Energia
| Modelo |
Potência (KW) |
Torque (Nm) |
Velocidade Nominal (rpm) |
Velocidade Máxima (rpm) |
Precisão da Medição de Torque |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,15%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,15%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,15%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,15%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0,15%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,15%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,15%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,15%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,15%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,15%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,15%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,15%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,15%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,15%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,15%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,15%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,15%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,15%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,15%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,15%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0,15%FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0,15%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,15%FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0,15%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,15%FS |
7. Suporte de Entrega e Pós-venda
Entrega
Os modelos padrão são enviados em até 90 dias, enquanto os modelos personalizados são enviados em até 120-150 dias (incluindo logística internacional e assistência no desembaraço aduaneiro). A entrega inclui um conjunto completo de equipamentos, instruções de instalação, manual de operação, certificado de calibração, lista de peças de reposição e outra documentação completa. A instalação e comissionamento no local são suportados.
Serviço pós-venda
1) Serviço de garantia: Os componentes principais (dinamômetro, flange de torque, sistema inversor de frequência variável) têm garantia de 1 ano, e as peças defeituosas serão reparadas ou substituídas gratuitamente durante o período de garantia.
2) Suporte técnico: Suporte técnico bilíngue (chinês e inglês) vitalício é fornecido, com um tempo de resposta menor ou igual a 4 horas; depuração remota (baseada em computador), orientação de configuração de solução modular e respostas online a perguntas técnicas são suportadas.
3) Serviços de treinamento: Fornecemos 2 dias de treinamento de operação no local gratuito, cobrindo instalação de equipamentos, configurações de parâmetros, testes de condições de operação, análise de dados e manutenção diária, para garantir que os usuários sejam proficientes na operação do sistema.
8. FAQ
P: Qual é a quantidade mínima de pedido para nossa cooperação?
R: Apoiamos pedidos de teste pequenos de 1 peça para produtos em estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe seu e-mail e enviaremos seu livro de amostra eletrônico.
P: Qual é o seu prazo de pagamento?
R: Normalmente, depósito de 40% T/T, pagamento integral antes do envio.
P: Qual é o prazo de entrega para meus pedidos?
R: O ciclo de produção dos dinamômetros é de 6 a 8 semanas, o ciclo de produção dos sensores é de 2 a 3 semanas, para outros produtos, entre em contato conosco.
P: Como obtemos a solução geral da bancada de teste?
R: Deixe-nos seu e-mail, nossa equipe técnica entrará em contato com você sobre o plano detalhado.
P: Posso visitar sua fábrica?
R: Claro, você é sempre bem-vindo para fazer uma visita.
