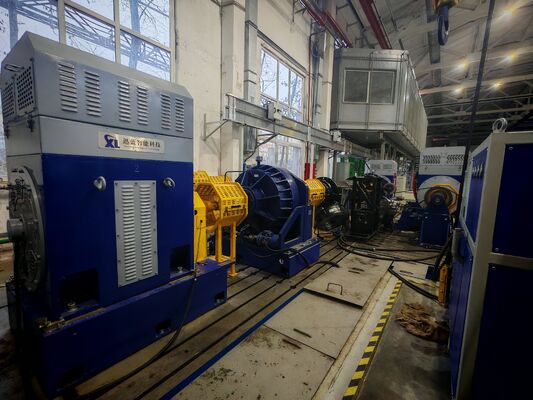

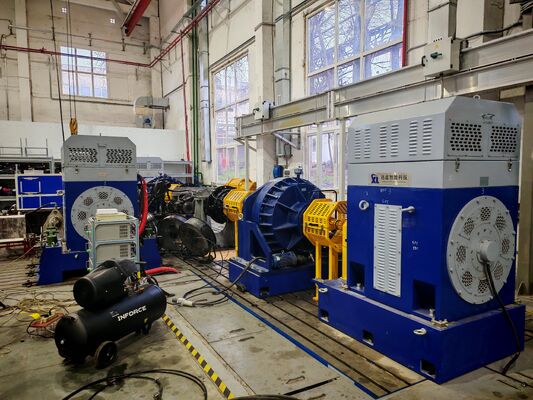

SSCD350-1800-4000 350kW Sistema de Bancada de Dinamômetro Elétrico para Teste de Eixos e Transmissões Automotivas

SSCD350-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do automóvel

1. SSCD350-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do automóvel Descrição do componente

The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsEste sistema integra módulos essenciais, tais como um dinamômetro de acionamento, um dinamômetro de carga, uma flange de binário de alta precisão, um sistema inteligente de medição e controlo e um simulador de bateria.Abrange de forma abrangente a verificação do desempenho, testes de durabilidade e necessidades de avaliação de fiabilidade de eixos de veículos comerciais e sistemas especiais de transmissão de veículos, fornecendo uma solução completa para P&D de eixos, testes de produção e muito mais.

2. SSCD350-1800-4000 Dinamômetro Elétrico de Eixo Automóvel Parâmetros técnicos

3. SSCD350-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do automóvel Principais vantagens

1) Dinamômetros duplos trabalham em coordenação, proporcionando cenários de ensaio abrangentes: Equipada com dois dinâmetros SSCD350-1800-4000 para acionamento e carga, cada unidade tem uma potência nominal de 350 kW, um binário de 1858Nm e uma velocidade máxima de 4000rpm.Pode simular as condições de condução e carga dupla dos eixos automotivos em operação real, que abrange as necessidades de ensaio de desempenho em condições normais dos eixos dos veículos comerciais e dos veículos especiais, e é adequado para a verificação da resposta do binário e da velocidade em diferentes condições da estrada.

2) Precisão de medição líder na indústria:Utilizando flanges de binário de alta precisão HBM com uma precisão de 0,15% FS, uma resolução de velocidade de ± 1 rpm e uma resposta dinâmica de ≤ 1 ms;com um analisador de potência Seelong com uma precisão básica de ≤00,03%, combinado com um sistema de aquisição de dados multidimensional (precisão de temperatura ± 0,5°C, cobertura de frequência de vibração 10Hz-10kHz),obtém uma aquisição e análise precisas de parâmetros-chave, como binário, potência, temperatura e vibração.


3) Forte estabilidade e compatibilidade do sistema: Os sistemas de inversores de frequência variável da Siemens utilizam tecnologia de controlo vetorial, dotados de proteção tripla contra a sobrecorrência, a sobrevoltagem e o sobreaquecimento,e são compatíveis com uma ampla gama de tensões de entrada de 380V-480V; o simulador de bateria suporta uma ampla gama de tensão de saída de 36-1200V e uma corrente alta de ≥1000A, é compatível com 8 tipos de modelos de bateria e tem uma eficiência de feedback energético de ≥ 90%,satisfazer as necessidades de correspondência de potência de diferentes eixos do veículo, ao mesmo tempo em que se obtém economia de energia e redução do consumo.


4) Projeto estrutural científico, seguro e fiável: O suporte de montagem ajustável tem uma altura central de 250-600 mm, uma capacidade de carga de ≥ 1000 kg e um erro de planície de ≤ 0,02 mm/m na superfície de montagem;A placa de ferro fundido HT350 é combinada com uma estrutura de absorção de choques de favo de mel para garantir a estabilidade dos ensaios de alta velocidade; a tampa protetora totalmente fechada tem um material absorvente do som incorporado e está ligada ao sistema (iniciado e parado imediatamente),Tendo em conta os requisitos de protecção da segurança e de redução do ruído.


5) Medição e controlo inteligentes, funcionamento eficiente: O sistema de medição e controlo XLP-1000 está equipado com um computador industrial I7 (memória 32G + disco rígido de 1T) e um software dedicado que suporta a definição das condições de funcionamento,Monitorização de dados em tempo real e geração automática de relatórios; a estação de lubrificação possui funções de regulação da pressão de abastecimento de óleo, controlo da temperatura do óleo e alarme do nível do óleo,e o projeto de duplo circuito do refrigerador é precisamente adaptado às necessidades de arrefecimento do dinamômetro e do eixo, reduzindo consideravelmente o custo da intervenção manual.


4. SSCD350-1800-4000 Áreas de aplicação do sistema de banco de ensaio do dinamômetro elétrico do eixo do automóvel


1) Campo do eixo do veículo comercial: ensaios de potência, binário, eficiência da transmissão e durabilidade aplicáveis aos eixos dos veículos comerciais, tais como camiões pesados, autocarros e pick-ups,que abrange a verificação do desempenho e os ensaios de fábrica de vários eixos, tais como eixos de tração, eixos de direcção e eixos de apoio.


2) Setor dos veículos especiais: Ensaios especializados de eixos para veículos especiais, como máquinas de construção (excavadoras, carregadoras), veículos de mineração,e veículos militares para satisfazer os requisitos de avaliação de fiabilidade e estabilidade em condições de trabalho complexas e de alto binário.


3) Área de investigação e desenvolvimento de eixos: Fornecemos plataformas de P&D e teste para fabricantes de eixos e institutos de pesquisa e apoiamos soluções de teste personalizadas para otimização da estrutura do eixo, correspondência do sistema de transmissão,e tecnologia de poupança de energia.


4) Organizações de ensaios de terceiros: em conformidade com as normas nacionais e internacionais, prestando serviços de ensaios de conformidade com as normas dos eixos aos organismos de inspecção da qualidade e aos organismos de certificação,abrangendo todas as dimensões dos ensaios, incluindo o desempenho de segurança, desempenho ambiental e durabilidade.

5. SSCD350-1800-4000 Padrões de referência do sistema de banco de ensaio do dinamômetro elétrico do eixo do automóvel

QC/T 533-2020 “Assentamento do eixo de accionamento dos veículos comerciais”

QC/T 534-2020 ¢ Índices de avaliação dos ensaios de banco para eixo de accionamento dos automóveis

GB/T 23920-2024 Máquinas de construção - eixos

JB/T 5929-1991 Métodos de ensaio de fiabilidade do eixo motriz das máquinas de construção

JB/T 10634-2023 Dinamômetro elétrico

6Sistema de banco de ensaio de dinamômetro elétrico de eixo automóvelModeloLista

7- Entrega e apoio pós-venda

DElivro- Sim.

Os modelos padrão são enviados dentro de 90 dias, enquanto os modelos personalizados são enviados dentro de 120-150 dias (incluindo assistência internacional de logística e desalfandegamento).A entrega inclui equipamento completo., instruções de instalação, manual de funcionamento, certificado de calibração, lista de peças sobressalentes e outras documentações completas.

Serviço pós-venda

1) Serviço de garantia: os componentes principais (dinamômetro, flange de binário, sistema de conversor de frequência) são garantidos por 1 ano,e os componentes defeituosos serão reparados ou substituídos gratuitamente durante o período de garantia.

2) Apoio técnico: é fornecido apoio técnico bilíngue (chinês e inglês) ao longo da vida, com um tempo de resposta de ≤ 4 horas; depuração remota (computadorizada),Orientação de configuração de solução modular, e são suportadas respostas em linha a questões técnicas.

3) Serviços de Treinamento: Fornecemos 2 dias de treinamento operacional gratuito no local, cobrindo a instalação de equipamentos, configurações de parâmetros, testes de condições operacionais, análise de dados e manutenção diária,assegurar que os utilizadores são competentes na utilização do sistema.
