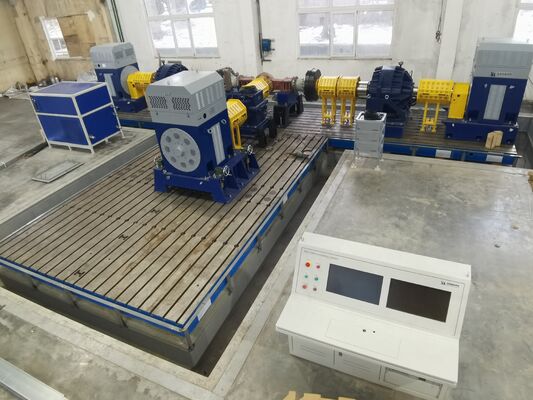

Sistema de Banco de Teste de Dinamômetro Elétrico de Eixo de Veículo SSCD400-1800-4000

SSCD400-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do veículo

1.SSCD400-1800-4000VeículoDescrição do componente do banco de ensaio do dinamômetro elétrico do eixo

The SSCD400-1800-4000 Vehicle Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 400kW-class Vehicle axles and high-end transmission systemsEste sistema integra módulos essenciais, tais como um dinamômetro de acionamento, um dinamômetro de carga, uma flange de binário de alta precisão, um sistema inteligente de medição e controlo e um simulador de bateria.Abarca de forma abrangente a verificação de alto desempenho, testes de durabilidade a longo prazo e necessidades de avaliação da fiabilidade em condições extremas de eixos de veículos comerciais pesados e sistemas de transmissão especiais de veículos de engenharia,fornecer uma solução completa para P&D de eixos de ponta e ensaios de produção em série.

2.SSCD400-1800-4000 Parâmetros técnicos do banco de ensaio do sistema do dinamômetro elétrico do eixo do veículo

3.SSCD400-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do veículo Vantagens principais

1) Os duplos dinâmetros funcionam em conjunto para cobrir todas as condições de trabalho:Equipada com dois dinamômetros SSCD400-1800-4000 para acionamento e carga, cada unidade tem uma potência nominal de 400kW, binário de 2119Nm, velocidade nominal de 1800rpm e velocidade máxima de 4000rpm.Pode simular com precisão as características de tração e carga dos eixos do veículo em condições de trabalho complexas, tais como escalada, condução a alta velocidade e tracção de cargas pesadas, abrangendo abrangentemente o ensaio completo do desempenho em condições de funcionamento dos eixos dos veículos comerciais pesados e dos veículos de engenharia especial,e adequado para verificação da resposta ao impacto do binário e alterações bruscas de velocidade em condições de estrada extremas.


2) Um sistema de medição de alta precisão garante uma elevada fiabilidade dos dados:Adota uma flange de binário de ultra-alta precisão HBM com uma precisão de 0,1% FS, uma resolução de velocidade de 0,05 rpm e uma resposta dinâmica de ≤ 0,8 ms;com um analisador de potência de ponta Seelong com uma precisão básica de ≤00,02%, combinado com um sistema multidimensional de aquisição de dados de alta precisão (precisão de temperatura ± 0,3°C, cobertura de frequência de vibração 5Hz-20kHz),Ele consegue uma aquisição precisa de nível de milissegundo e uma análise aprofundada de parâmetros-chave, como binário., potência, temperatura, vibração e pressão.


3) O sistema é estável, fiável e altamente compatível:O sistema de inversor de frequência variável da Siemens adota tecnologia de controlo vetorial de alto desempenho, possui quatro camadas de protecção de segurança, é compatível com uma grande tensão de entrada de 380V-480V,e tem uma estabilidade operacional líder na indústria; o simulador de bateria suporta uma tensão de saída larga de 36-1500V e uma corrente alta de ≥1200A, é compatível com 10 tipos de modelos de bateria e tem uma eficiência de feedback energético de ≥92%,que não apenas satisfaça as necessidades de correspondência de potência de eixos de diferentes níveis de potência, mas também alcança uma economia de energia e uma redução significativa do consumo.


4) Projeto estrutural otimizado, equilibrando segurança e estabilidade:O suporte de montagem ajustável tem uma altura central ajustável de 300 a 700 mm, aumentando a capacidade de carga para ≥ 1500 kg, e o erro de plano da superfície de montagem é ≤ 0,015 mm/m;A placa de ferro fundido de alta resistência HT400 é combinada com uma estrutura de absorção de choque reforçada com favo de mel para compensar efetivamente as vibrações geradas por testes de alta velocidade e alto binário; a tampa protetora à prova de explosão totalmente fechada tem um material de absorção acústica de elevada eficiência incorporado, que funciona em conjunto com o sistema para obter uma proteção de segurança dupla,Tendo em conta as necessidades de segurança, redução do ruído e dissipação de calor.

5) Modernização inteligente da medição e do controlo, operação eficiente e conveniente:O sistema de medição e controlo XLP-1000 é equipado com um computador industrial I7 (memória 32G + SSD 1T) e um software dedicado que suporta pré-condições multi-condições, visualização de dados em tempo real,e geração de relatórios personalizados; a estação de lubrificação tem regulação inteligente do caudal, controlo preciso da temperatura do óleo e funções de alerta precoce de vários níveis,e a concepção de três circuitos do refrigerador é precisamente adaptada às necessidades de arrefecimento de múltiplos módulos, o que reduz consideravelmente o custo da intervenção manual e melhora a eficiência dos ensaios.

4.SSCD400-1800-4000 Áreas de aplicação do sistema de banco de ensaio do dinamômetro elétrico do eixo do veículo

1) Campo do eixo do veículo comercial pesado:Teste de potência, transmissão do binário, eficiência da transmissão e durabilidade a longo prazo dos eixos de camiões pesados, grandes autocarros, reboques de tractores e outros veículos comerciais pesados,que abrange a verificação do desempenho e os ensaios de fábrica de vários eixos, tais como eixos de tração pesados, eixos de direcção reforçados e eixos de apoio pesados.

2) Área dos veículos de engenharia especial:Ensaios especializados de eixos para veículos de engenharia especiais, tais como grandes escavadeiras, camiões de descarga de minas e carregadores pesados,satisfazer os requisitos de avaliação da fiabilidade e estabilidade sob grande binário, condições de trabalho complexas e de longo prazo e de adaptação à verificação do desempenho em ambientes de funcionamento extremos.

3) Campo de I&D de eixos de ponta:Fornecemos plataformas de P&D e testes de alto desempenho para os principais fabricantes de eixos e institutos de pesquisa de ponta,Apoio a soluções de ensaio personalizadas, como a otimização da estrutura do eixo de alta potência, a correspondência de precisão do sistema de transmissão e a inovação tecnológica de poupança de energia, contribuindo assim para alcançar avanços na tecnologia de eixo de ponta.

4) Campo da instituição de ensaio autorizada:We meet national and international high-standard testing requirements and provide high-power vehicle axle product standard compliance testing services for national-level quality inspection agencies and third-party authoritative certification units, abrangendo todas as dimensões dos ensaios, tais como o desempenho em matéria de segurança, desempenho ambiental e durabilidade extrema.

5.SSCD400-1800-4000 Padrões de referência do sistema de banco de ensaio do dinamômetro elétrico do eixo do veículo

QC/T 533-2020 “Assentamento do eixo de accionamento dos veículos comerciais”
QC/T 534-2020 ¢ Índices de avaliação dos ensaios de banco para eixo de accionamento dos automóveis
GB/T 23920-2024 Máquinas de construção - eixos
JB/T 5929-1991 Métodos de ensaio de fiabilidade do eixo motriz das máquinas de construção
JB/T 10634-2023 Dinamômetro elétrico

6Sistema de banco de ensaio de dinamômetro elétrico de eixo automóvelModeloLista

7- Entrega e apoio pós-venda

DElivro- Sim.

Os modelos padrão são enviados dentro de 90 dias, enquanto os modelos personalizados são enviados dentro de 120-150 dias (incluindo assistência internacional de logística e desalfandegamento).A entrega inclui equipamento completo., instruções de instalação, manual de funcionamento, certificado de calibração, lista de peças sobressalentes e outras documentações completas.

Serviço pós-venda

1) Serviço de garantia: os componentes principais (dinamômetro, flange de binário, sistema de conversor de frequência) são garantidos por 1 ano,e os componentes defeituosos serão reparados ou substituídos gratuitamente durante o período de garantia.

2) Apoio técnico: é fornecido apoio técnico bilíngue (chinês e inglês) ao longo da vida, com um tempo de resposta de ≤ 4 horas; depuração remota (computadorizada),Orientação de configuração de solução modular, e são suportadas respostas em linha a questões técnicas.

3) Serviços de Treinamento: Fornecemos 2 dias de treinamento operacional gratuito no local, cobrindo a instalação de equipamentos, configurações de parâmetros, testes de condições operacionais, análise de dados e manutenção diária,assegurar que os utilizadores são competentes na utilização do sistema.

8.Perguntas frequentes

P: Qual é a quantidade mínima de encomenda para a nossa cooperação?
R: Apoiamos pequenas encomendas de 1pcs para produtos em estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe o seu e-mail e enviaremos-lhe o seu livro de amostras eletrónicas.
P: Qual é o prazo de pagamento?
A: Normalmente 30% T/T depósito, pagar na íntegra antes do envio.
P: Qual é o prazo para os meus pedidos?
R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução global do banco de teste?
R: Deixe-nos o seu e-mail, a nossa equipa técnica comunicará consigo sobre o plano detalhado.
P: Posso visitar a sua fábrica?
R: Claro, você é sempre bem-vindo para ter uma visita.
