SSCD560-1800-4000 560kW 0,15% Precisão de Medição Sistema de Banco de Teste de Dinamômetro Elétrico para Teste de Eixos e Transmissões de Veículos

SSCD560-1800-4000 Sistema de banco de ensaio do dinamômetro elétrico do eixo do veículo

1.SSCD560-1800-4000VeículoDescrição do componente do banco de ensaio do dinamômetro elétrico do eixo

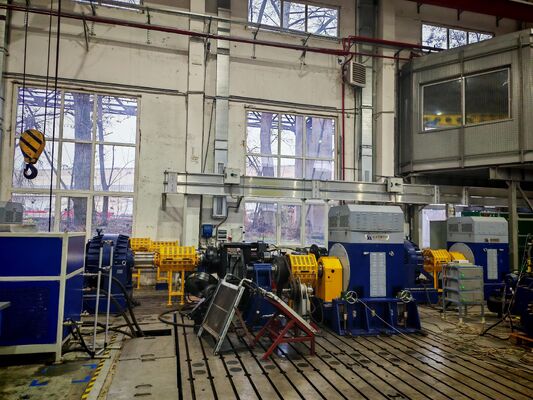

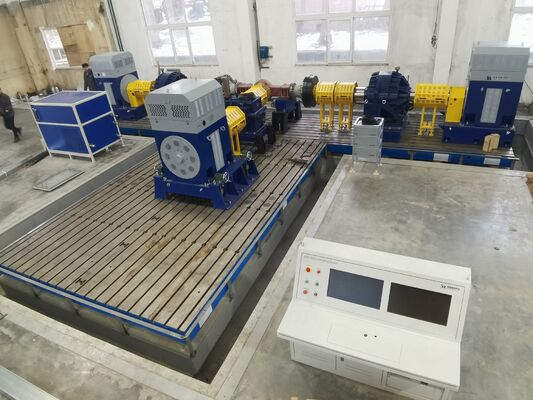

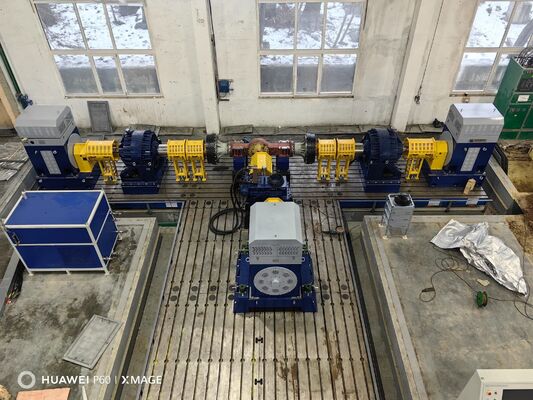

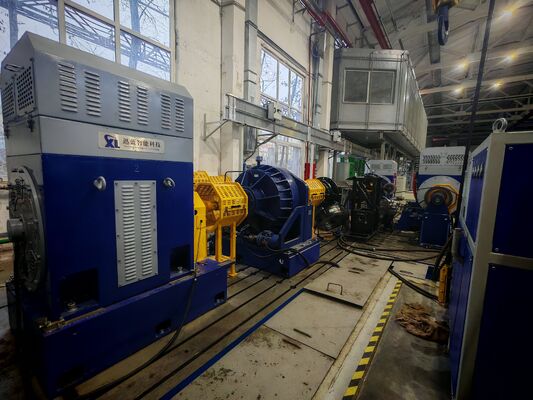

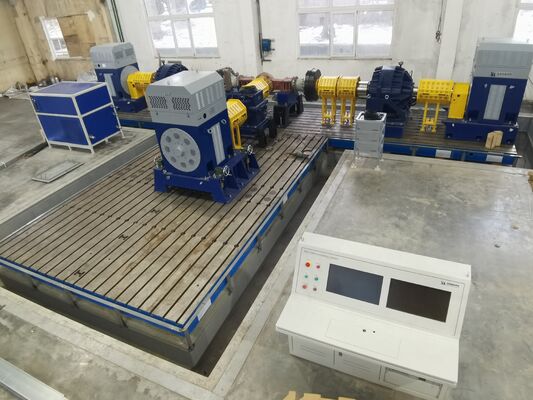

O SSCD560-1800-4000VeículoO Axle Electric Dynamometer Test Bench System é uma plataforma de teste de desempenho abrangente de primeira linha projetada especificamente para testes de classe 560kW de ultra-alta potênciaVeículosistemas de transmissão pesados de ponta, integrando módulos essenciais como um dinamómetro de grande potência, um dinamómetro de carga pesada, uma flange de binário de ultraalta precisão,um sistema inteligente de medição e controloO programa abrange de forma abrangente a verificação de desempenho extremo, testes de durabilidade a longo prazo,e necessidades de avaliação da fiabilidade em condições extremas dos eixos dos veículos comerciais ultrapesados, veículos militares especiais e grandes máquinas de engenharia, fornecendo uma solução abrangente e de alta precisão para a inovação em investigação e desenvolvimento de eixos de ultra-alta potência e testes de produção de ponta.

2.SSCD560-1800-4000VeículoParâmetros técnicos do sistema de banco de ensaio do dinamômetro elétrico de eixo

3.SSCD560-1800-4000VeículoVantagens fundamentais do sistema de banco de ensaio do dinamômetro elétrico de eixo

1) Dinamômetros duplos de alta electricidade trabalham juntos para cobrir todas as condições de funcionamento extremas:Equipada com dois dinâmetros SSCD560-1800-4000 para acionamento e carga, cada unidade tem uma potência nominal de 560 kW, um binário de 2970 Nm, uma velocidade nominal de 1800 rpm e uma velocidade máxima de 4000 rpm.Pode simular com precisão as características de condução e carga de veículos ultrapesados em condições de funcionamento extremas, como escalada em declives íngremesO presente regulamento abrange de forma abrangente os ensaios de desempenho em condições completas de veículos comerciais ultrapesados, veículos militares especiais,e eixos de grandes máquinas de engenharia, e é adequado para verificação de resposta rigorosa, como impacto instantâneo de binário elevado e mudança de velocidade em alta velocidade em condições de estrada extremas.

2) Um sistema de medição de precisão de primeira linha com uma precisão de dados líder na indústria:Utilizando a flange de binário de alta precisão da HBM com uma precisão de 0,08% FS, uma resolução de velocidade de 0,01 rpm e uma resposta dinâmica de ≤ 0,5 ms;emparelhado com o analisador de potência emblemático da Seelong com uma precisão básica de ≤00,01%, combinado com um sistema multidimensional de aquisição de dados de ultraalta precisão (precisão de temperatura ± 0,2°C, cobertura de frequência de vibração 2Hz-30kHz),permitindo a aquisição precisa a nível de microssegundos e a análise inteligente aprofundada de parâmetros-chave, como o binário, potência, temperatura, vibração, pressão e tensão.

3) Projeto de sistema ultra-estável com extrema compatibilidade:Os sistemas de inversores da Siemens utilizam tecnologia de controlo vetorial de primeira linha, com cinco camadas de protecção de segurança, e são compatíveis com uma grande tensão de entrada de 380 V a 500 V,manutenção de funcionamento estável mesmo sob cargas de alta potência; o simulador de bateria suporta uma tensão de saída ultra larga de 50-2000V e uma corrente ultra elevada de ≥1500A, é compatível com 12 tipos de modelos de bateria (incluindo modelos especiais de bateria),e tem uma eficiência de feedback energético de ≥ 94%, satisfazendo as necessidades de correspondência de potência dos eixos de ultra-alta potência e de vários sistemas de transmissão especiais, maximizando a poupança de energia e a redução do consumo.

4) Projeto estrutural pesado, garantindo segurança e estabilidade:O suporte de montagem ajustável tem uma altura central ajustável ultra larga de 350-800 mm, aumentando a capacidade de carga para ≥ 2000 kg, e o erro de plano da superfície de montagem é ≤ 0,01 mm/m;A chapa de ferro fundido de ultra-alta resistência HT450, combinado com uma estrutura de absorção de choques de camadas múltiplas e um projeto de redução de ruído de amortecimento,Contrai eficazmente as fortes vibrações geradas pelos ensaios de velocidade ultra-alta e binário ultra-alta; a cobertura protetora à prova de explosão e à resistência à pressão, totalmente fechada, tem materiais de absorção sonora e redução de ruído de primeira qualidade,que funcionam em conjunto com o sistema para obter a proteção de segurança tripla, tendo em conta as necessidades de segurança máxima, redução eficiente do ruído e dissipação de calor.

5) Configuração emblemática para medição e controlo inteligentes, operação eficiente e inteligente:O sistema de medição e controlo XLP-1000 está equipado com um computador industrial Xeon (128G de memória + 4T de SSD) e um software dedicado suporta a aquisição síncrona multicanal,Visualização de dados 3D, análise de dados assistida por IA e geração de relatórios personalizados; a estação de lubrificação tem regulação inteligente do fluxo em circuito fechado, monitoramento da qualidade do óleo,Funções múltiplas de alerta precoce e proteção automática, e o projeto de refrigeração independente de quatro circuitos do refrigerador é adaptado precisamente às necessidades de refrigeração de cada módulo central,Reduzir consideravelmente a intervenção manual e realizar processos de ensaio inteligentes e eficientes.

4.SSCD560-1800-4000Veículo AxleEeléctricoDMedidor de velocidadeTEstBEnchSestem AplicaçãoAração

1) Campo do eixo do veículo comercial ultrapesado:aplicável à potência de saída máxima, transmissão de binário ultra-alto, eficiência da transmissão,e testes de durabilidade a longo prazo de eixos de veículos comerciais ultrapesados, como caminhões-trator ultrapesados, grandes caminhões de mineração e reboques ultra longos, abrangendo a verificação de alto desempenho e os ensaios de fábrica de vários eixos, tais como eixos de tração ultra pesados, eixos de direção reforçados,e eixos de suporte para cargas pesadas.

2) Campo especial de veículos de gama alta:Ensaios especializados de eixos para veículos especiais de gama alta, tais como veículos militares especiais, veículos de resgate de engenharia em grande escala e escavadeiras supergrandes,satisfazer os requisitos de avaliação da fiabilidade e estabilidade sob binário ultra elevado, duração ultra longa e condições de trabalho extremamente complexas e adaptação à verificação dos limites de desempenho em ambientes de trabalho adversos.

3) Investigação e desenvolvimento e inovação em eixos de ponta:Fornecemos às principais empresas de eixos e institutos de pesquisa nacionais plataformas de R&D e testes de alto desempenho,apoiar soluções de ensaio personalizadas de ponta, como a inovação estrutural de eixos de ultra-alta potência, otimização e correspondência do sistema de transmissão, e R & D de tecnologia de poupança de energia e de potência, e ajudar a tecnologia de eixo a atingir o nível avançado internacional.

4) Campo de ensaio autorizado de gama alta:We meet national and top international testing standards and provide high-standard compliance testing services for ultra-high power axle products to national authoritative quality inspection agencies and international certification bodies, que abrange todas as dimensões dos ensaios de ponta, incluindo o desempenho em matéria de segurança, desempenho ambiental, durabilidade extrema e adaptabilidade a condições de trabalho extremas.

5.SSCD560-1800-4000VeículoPadrão de referência do sistema de banco de ensaio do dinamômetro elétrico do eixos

QC/T 533-2020 “Assentamento do eixo de accionamento dos veículos comerciais”
QC/T 534-2020 ¢ Índices de avaliação dos ensaios de banco para eixo de accionamento dos automóveis
GB/T 23920-2024 Máquinas de construção - eixos
JB/T 5929-1991 Métodos de ensaio de fiabilidade do eixo motriz das máquinas de construção
JB/T 10634-2023 Dinamômetro elétrico

6Sistema de banco de ensaio de dinamômetro elétrico de eixo automóvelModeloLista

7- Entrega e apoio pós-venda

DElivro- Sim.

Os modelos padrão são enviados dentro de 90 dias, enquanto os modelos personalizados são enviados dentro de 120-150 dias (incluindo assistência internacional de logística e desalfandegamento).A entrega inclui equipamento completo., instruções de instalação, manual de funcionamento, certificado de calibração, lista de peças sobressalentes e outras documentações completas.

Serviço pós-venda

1) Serviço de garantia: os componentes principais (dinamômetro, flange de binário, sistema de conversor de frequência) são garantidos por 1 ano,e os componentes defeituosos serão reparados ou substituídos gratuitamente durante o período de garantia.

2) Apoio técnico: é fornecido apoio técnico bilíngue (chinês e inglês) ao longo da vida, com um tempo de resposta de ≤ 4 horas; depuração remota (computadorizada),Orientação de configuração de solução modular, e são suportadas respostas em linha a questões técnicas.

3) Serviços de Treinamento: Fornecemos 2 dias de treinamento operacional gratuito no local, cobrindo a instalação de equipamentos, configurações de parâmetros, testes de condições operacionais, análise de dados e manutenção diária,assegurar que os utilizadores são competentes na utilização do sistema.

8.Perguntas frequentes

P: Qual é a quantidade mínima de encomenda para a nossa cooperação?
R: Apoiamos pequenas encomendas de 1pcs para produtos em estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe o seu e-mail e enviaremos-lhe o seu livro de amostras eletrónicas.
P: Qual é o prazo de pagamento?
A: Normalmente 30% T/T depósito, pagar na íntegra antes do envio.
P: Qual é o prazo para os meus pedidos?
R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução global do banco de teste?
R: Deixe-nos o seu e-mail, a nossa equipa técnica comunicará consigo sobre o plano detalhado.
P: Posso visitar a sua fábrica?
R: Claro, você é sempre bem-vindo para ter uma visita.

9Os nossos certificados.
