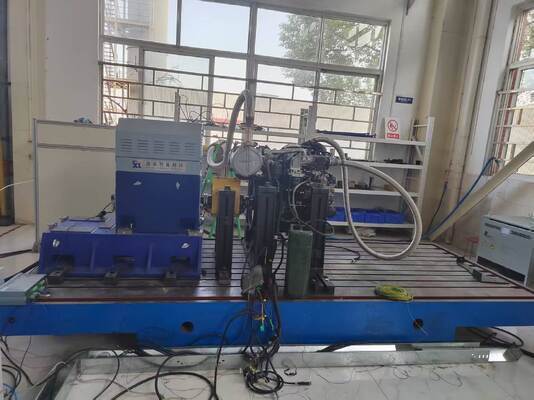

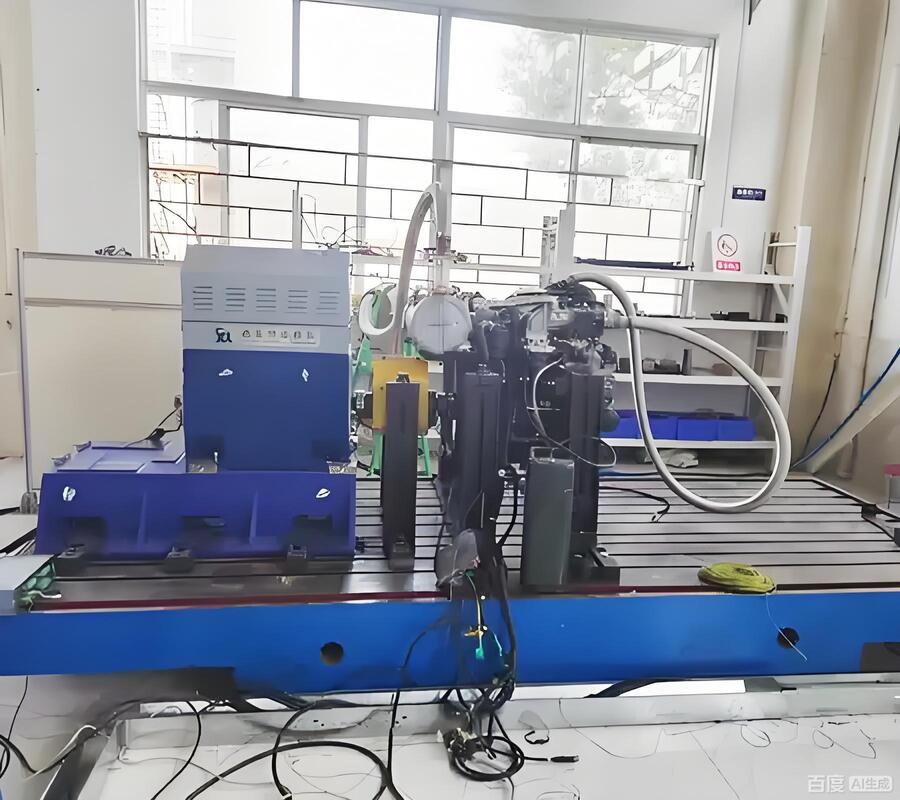

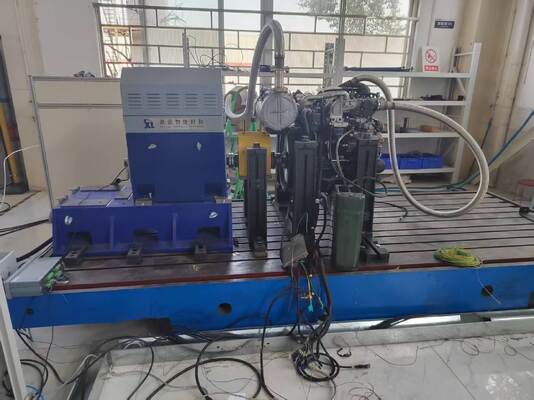

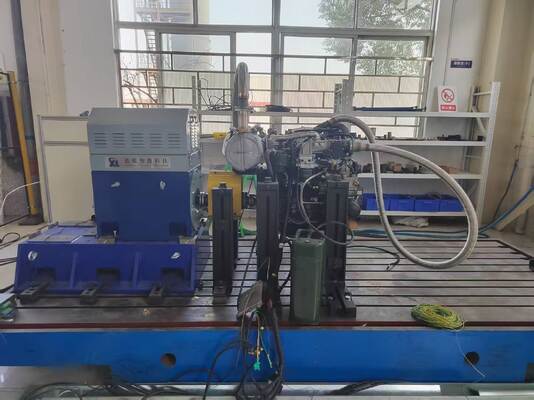

Sistema de Banco de Teste de Dinamômetro Elétrico para Motor Diesel de 355kW SSCD355-1500-3800

SSCD355-1500-3800 Motor diesel 355kW Sistema de banco de ensaio de dinamômetro elétrico

1.SSCD355-1500-3800 355 kW DieselSistema de banco de ensaio do dinamômetro elétrico do motor Descrição

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreA energia elétrica gerada durante o ensaio pode ser reabastecida diretamente na rede, alcançando uma recuperação eficiente da energia.Adopta o sistema de medição e controlo XLE-3000 actualizado, que tem capacidades de computação e processamento mais fortes e pode completar automaticamente vários ciclos de ensaio, conforme exigido pelas regulamentações nacionais e pelas especificações definidas pelo cliente.É compatível com vários equipamentos auxiliares externos, como medidores de consumo de combustível transitóriosAtravés de um sistema de aquisição de dados de alta precisão, recolhe de forma abrangente os parâmetros de funcionamento do motor, realiza o registo em tempo real dos parâmetros de condução dos motores e dos parâmetros de condução dos motores.,O processo de processamento inteligente e a exibição visual, e gera automaticamente relatórios de teste normalizados.

2.SSCD355-1500-3800355 kWDEsmeraldasE- Não.EeléctricoDMedidor de velocidade TécnicoPArametros

 3.SSCD355-1500-3800355kWDieselMotorEletrodomésticosSistema de banco de ensaio do dinamômetro Norma de referências

1)GB17691-2018: Limites de emissão e métodos de medição dos poluentes dos veículos pesados a diesel (norma nacional obrigatória),que abrange especificamente os requisitos de ensaio de emissões para motores diesel de alta potência.

2)GB/T 18297-2024: Métodos de ensaio para o desempenho dos motores de automóveis (norma nacional recomendada), aplicáveis aos motores diesel para automóveis de alta potência e equipamentos de engenharia.

3)GB/T 17692-2024: Método de ensaio para a potência líquida dos motores dos automóveis e dos motores de tração (norma nacional recomendada), que satisfaz os requisitos para o ensaio preciso da potência líquida dos motores da classe 355 kW.

4)GB/T 20891-2014: Limites de emissão e métodos de medição dos poluentes dos gases de escape dos motores diesel utilizados em máquinas móveis não rodoviárias,aplicável ao ensaio de motores de alta potência em máquinas de construção, navios e outros campos.

4.SSCD355-1500-3800 Sistema de banco de ensaio do dinamômetro elétrico do motor diesel de 355 kW TécnicoVantagens

1)Ensaios de ultraalta precisão:Equipado com um sensor de binário de alta precisão de 0,03% FS e um sistema de aquisição de dados de alta velocidade de 1000 Hz,Captura com precisão as características de alto binário de baixa velocidade e de alta potência de motores de alta potência, satisfazendo as necessidades de ensaios de precisão de equipamentos pesados, potência marítima, etc., e os dados de ensaio têm uma forte rastreabilidade.

2)Ampla adaptabilidade às condições de funcionamento:Suporta testes em uma ampla faixa de velocidade de 500-3800 rpm, com conexão perfeita entre torque constante e faixa de potência constante.Pode simular cenários complexos como mudanças repentinas de carga e condições de funcionamento em constante mudança, e é adequado para ensaios abrangentes de desempenho de potência, fiabilidade, emissões e outras dimensões de motores diesel de grande cilindrada e de alta potência.

3)Extremamente eficiente em termos energéticos:Adota um filtro LC de quatro etapas + IGBT modular de partilha de corrente paralela, com um design de feedback energético, com uma eficiência de feedback de 99,1%,que reduz o consumo de energia em mais de 35% em comparação com os dinamómetros tradicionais de resistência, poupando mais de 450 000 yuans em custos de eletricidade por ano, em linha com o conceito de testes verdes.

4)O sistema é estável e fiável:Ele integra o sistema de conversão de frequência de trabalho pesado da ABB, o sensor de alta precisão da HBM e o software de medição e controle personalizado da Xunlan, e possui diagnóstico de falhas múltiplas,Funções de protecção contra sobrecarga e de monitorização da temperaturaPode assegurar uma operação contínua de 24 horas com carga elevada e um tempo médio entre falhas (MTBF) superior a 8.000 horas.

5)Compatibilidade em dimensões completas:Cumprir várias normas nacionais e industriais, como GB17691 e GB/T 18297, e ser compatível com motores diesel de classe 355kW em veículos comerciais, máquinas de construção, navios,Conjuntos de geradores e outros camposSuporta vários requisitos de teste, como desempenho de potência, características de emissões, economia de combustível e confiabilidade, e é compatível com interfaces de motores de várias marcas.

6)Operação inteligente e conveniente:O software de teste e controle XLE-1000 suporta uma interface de operação visual, edição personalizada do processo de teste, geração automática de relatórios e exportação de dados no formato Excel / PDF.Também suporta monitoramento remoto e transmissão de dados, reduzindo o limiar operacional e melhorando a eficiência dos ensaios.

 5.SSCD355-1500-3800 Sistema de banco de ensaio do dinamômetro elétrico do motor diesel de 355 kW Áreas de aplicação

1)Investigação e desenvolvimento em veículos comerciais pesados:Para os motores diesel da classe 355kW utilizados em camiões e tratores pesados, realizamos otimização do desempenho de potência, testes de economia de combustível e verificação da conformidade com as emissões (China VI/B Euro VI),fornecimento de dados precisos para a correspondência entre o motor e o veículo.

2)Verificação das máquinas de engenharia:Simula as duras condições de trabalho de máquinas de engenharia, tais como escavadeiras, guindastes e carregadores, incluindo cargas pesadas, mudanças repentinas de carga e operação contínua,para testar a fiabilidade do motor, estabilidade da potência e consumo de combustível em ambientes extremos.

3)Ensaios de potência marinha:Adaptado aos principais motores de propulsão de navios de médio e grande porte, simula condições de funcionamento como carga variável, navegação a velocidade constante, aceleração e desaceleração durante a navegação,e fornece dados-chave como a eficiência da propulsão, desempenho em matéria de emissões e resistência, apoiando a otimização dos sistemas de energia marítima.

4)Avaliação do conjunto de geradores de alta potência:Teste da estabilidade de tensão, estabilidade de frequência, capacidade de alimentação contínua,e velocidade de resposta de emergência do motor diesel de 355 kW utilizado no gerador definido em cenários tais como arranque com carga, operação a carga total e comutação de carga, para assegurar o funcionamento fiável do conjunto de geradores.

5)Ensaios de equipamento de energia industrial:Aplicável a motores a diesel de equipamentos industriais de potência, tais como máquinas de mineração, equipamentos de campos petrolíferos e grandes compressores, condução de testes de fábrica, reinspecção de manutenção,Verificação e melhoria de desempenho para garantir a operação segura do equipamento.

6)Classificação de remanufatura de motores:O motor diesel de 355 kW remanufaturado é testado em todas as dimensões, incluindo desempenho de potência, indicadores de emissões e fiabilidade,Para fornecer uma base de ensaio objectiva e precisa para a qualificação da qualidade dos produtos remanufaturados e para padronizar a indústria de remanufatura.

6.Sistema de banco de ensaio do dinamômetro elétrico do motor diesel Lista de modelos
