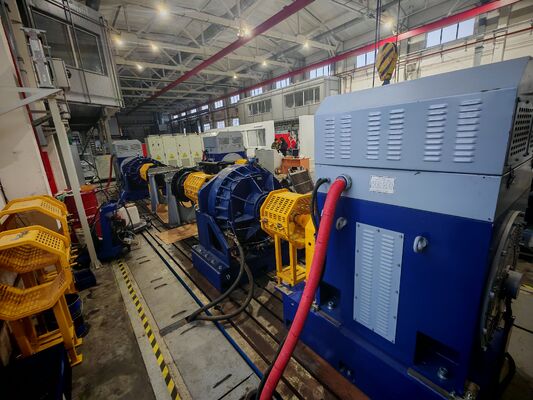

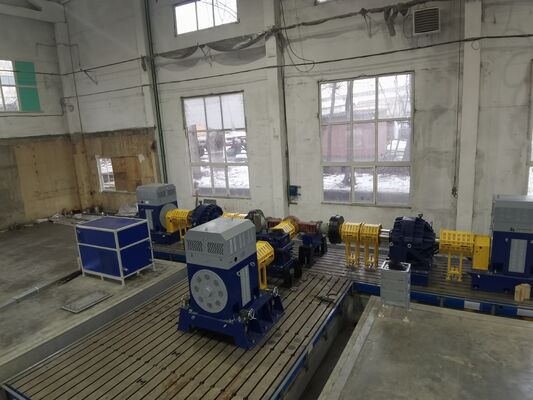

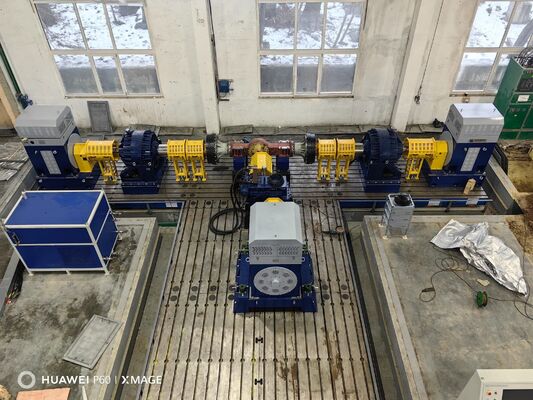

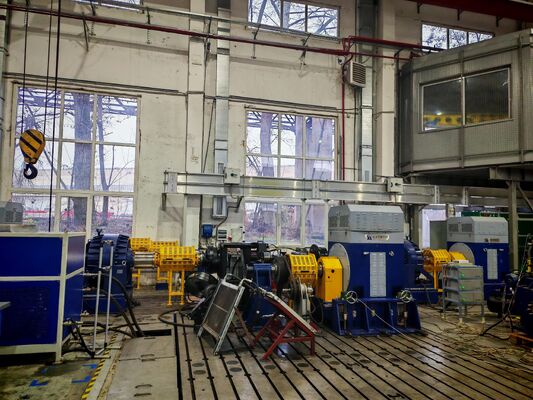

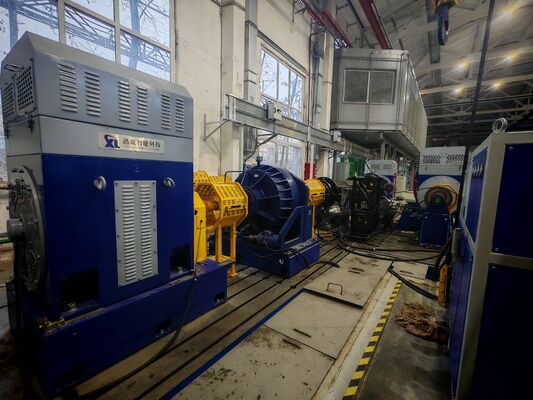

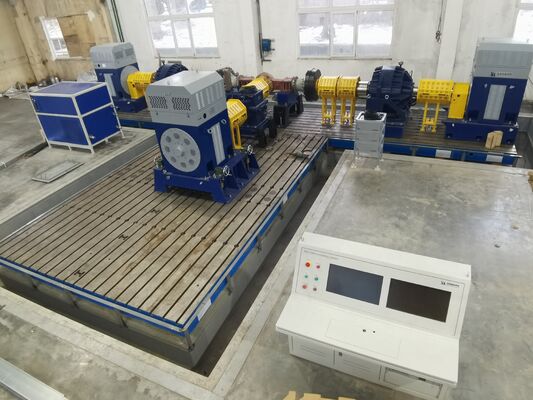

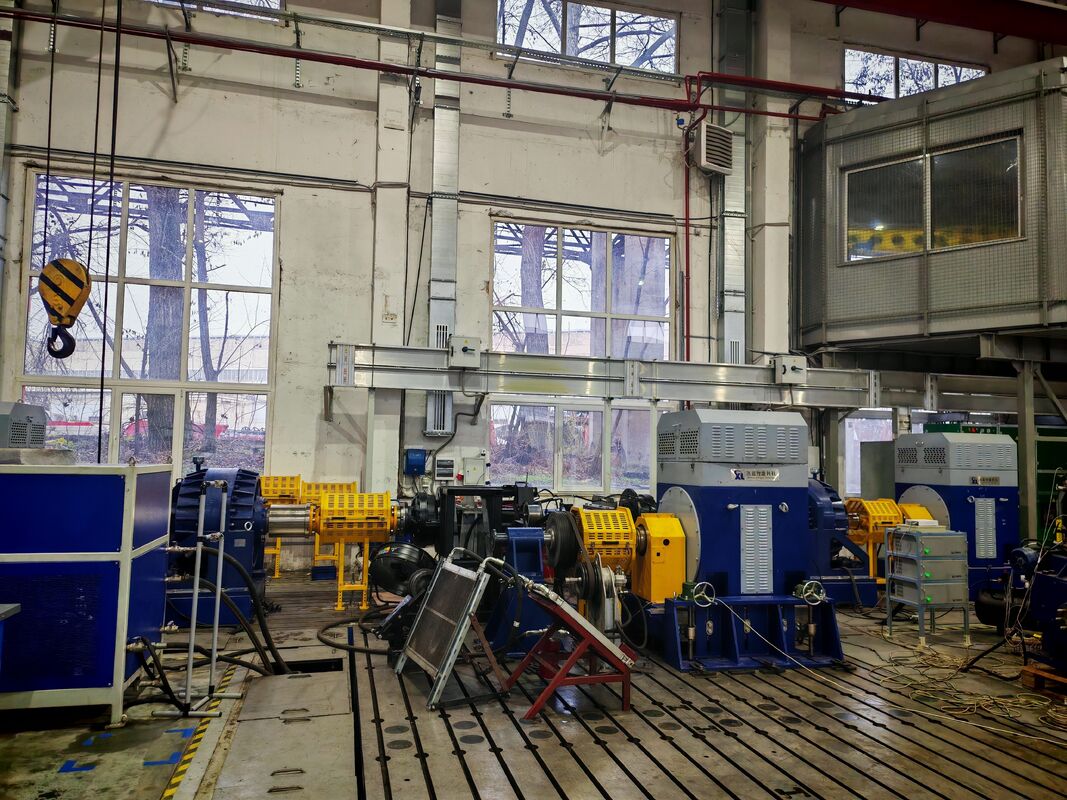

Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
Resumo dos Valores Essenciais
O sistema de bancada de teste de dinamômetro elétrico de eixo automotivo SSCD75-1000-4000 apresenta um inversor ABB e flange de torque HBM, fornecendo 75kW de potência, 716 Nm de torque e 0,2% de precisão em escala total. Adequado para testar eixos em veículos comerciais de médio porte e máquinas de construção, suporta P&D, inspeção de qualidade de produção em massa e testes de terceiros. Certificado pela CMC, CE, ISO 9001, ISO45001, ISO14001, 92% de eficiência de feedback de energia e faixa de potência/velocidade personalizável. Representa uma solução de equipamento de teste transfronteiriço econômica.
1. Descrição dos Componentes do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
O Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000 é uma plataforma de teste abrangente de alto desempenho projetada especificamente para testar eixos automotivos e sistemas de transmissão de 75kW. Este sistema integra módulos principais, como um dinamômetro de acionamento de alta potência, um dinamômetro de carga de alta rigidez, um flange de torque de alta precisão e um sistema inteligente de medição e controle. Ele cobre de forma abrangente as necessidades de verificação de desempenho de rotina, testes de durabilidade de longo prazo e avaliação de confiabilidade sob condições operacionais complexas para eixos em veículos comerciais de médio porte, veículos de passageiros de nova energia, veículos especiais leves e grandes máquinas de construção. Ele fornece soluções precisas, eficientes e estáveis para atualizações de P&D de eixos de 75kW, inspeção de qualidade de produção em massa e testes de terceiros.
| Nome do Componente |
Especificações Principais |
Marca |
| Dinamômetro de acionamento SSCD75-1000-4000 |
Potência: 75kW; Torque nominal: 716 Nm (na velocidade nominal de 1000 rpm); Velocidade nominal: 1000 rpm, velocidade máxima: 4000 rpm; Suporta controle de simulação de condição de estrada constante de torque/velocidade constante/potência constante/complexa; Tempo de resposta: ≤8 ms; Classificação de proteção: IP54 |
Seelong |
| Dinamômetro de carga SSCD75-1000-4000 |
Potência: 75kW; Torque nominal: 716 Nm (na velocidade nominal de 1000 rpm); Velocidade nominal: 1000 rpm, velocidade máxima: 4000 rpm; Precisão do controle de torque: ≤ ±0,2% da escala total; Sistema de dissipação de calor arrefecido a ar de alta eficiência (com ajuste de feedback de controle de temperatura, precisão do controle de temperatura ±2℃); Classificação de proteção: IP54 |
Seelong |
| Flange de torque |
Faixa de medição: 0-1500 Nm; Precisão: 0,2% da escala total; Resolução de velocidade: 0,1 rpm; Tempo de resposta dinâmica: ≤1 ms; Saída de sinal: analógico 4-20mA / digital RS485. |
HBM |
| Sistema inversor de frequência variável |
Tensão de entrada: trifásica AC 380V±10%; frequência: 50-60Hz; tecnologia de controle vetorial; proteção quíntupla contra sobrecorrente, sobretensão, superaquecimento, sobrecarga e curto-circuito; suporta controle otimizado de feedback de energia; classificação de proteção: IP21 |
ABB |
| Sistema de medição e controle XLP-1000 |
PC industrial: IPC510; CPU: Intel Core i7, RAM: 64GB, Disco rígido: SSD de 2TB; Software de medição e controle dedicado; Suporta aquisição síncrona multicanal, visualização de dados, geração de relatórios personalizados e compartilhamento remoto de dados; Compatível com co-simulação MATLAB/Simulink. |
Seelong |
| Sistema de aquisição de dados |
Inclui unidades de aquisição de temperatura/vibração/ruído; faixa de temperatura -20~300℃ (precisão ±0,3℃); frequência de vibração 5Hz-20kHz; faixa de medição de ruído 30-130dB (precisão ±1dB); suporta análise de correlação de dados multidimensional; frequência de amostragem 1kHz. |
Seelong |
| Suporte de montagem ajustável |
Faixa de ajuste da altura central: 300-650mm; capacidade de carga: ≥1200kg; erro de planicidade da superfície de montagem: ≤0,02mm/m; estrutura de posicionamento e travamento rápido (precisão de travamento ±0,01mm); material: aço carbono Q235 (tratamento de revestimento à prova de ferrugem). |
Seelong |
| Placa de ferro fundido |
Material: HT300 (resistência à tração ≥300MPa); estrutura de absorção de choque de dupla camada + design de amortecimento reforçado; erro de planicidade ≤0,02mm/m; tratamento de superfície resistente ao desgaste (dureza HB200-220); dimensões: 3000×2000×300mm |
Seelong |
| Acoplamento |
Velocidade permissível ≥ 5000 rpm; capacidade de torque ≥ 1800 Nm; estrutura de amortecimento elástico; material de liga de alta resistência (40CrNiMoA); design livre de manutenção (vida útil ≥ 10000 h). |
Seelong |
| Cobertura de proteção |
Estrutura de proteção totalmente fechada; altura ≥ 2,0m; interligado ao sistema (partida-parada + frenagem de emergência + alarme sonoro e visual); material de absorção de som e redução de ruído de alta eficiência embutido (redução de ruído ≥ 25dB); janela de observação resistente a impactos (espessura do vidro temperado 12mm); classificação de proteção IP54 |
Seelong |
| Estação de óleo de lubrificação (grande escala) |
Pressão de fornecimento de óleo: 0,3-1,2MPa; regulação inteligente da vazão (faixa de ajuste: 5-50L/min); faixa de controle da temperatura do óleo: 30-60℃ (precisão do controle de temperatura: ±1℃); equipado com filtração (precisão de filtração: 10μm), aviso de nível de óleo, alarme de anormalidade de temperatura/pressão do óleo e função de reabastecimento automático de óleo; capacidade do tanque de óleo: 200L |
Seelong |
2. Parâmetros Técnicos do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
| Categorias de parâmetros |
Indicadores técnicos |
| Marca principal do dinamômetro |
Seelong |
| Potência nominal do dinamômetro de acionamento |
75kW |
| Torque nominal do dinamômetro de acionamento |
716 Nm (na velocidade nominal de 1000 rpm) |
| Velocidade nominal do dinamômetro de acionamento |
1000rpm |
| Velocidade máxima do dinamômetro de acionamento |
4000rpm |
| Faixa de velocidade de torque constante |
0-1000rpm |
| Faixa de velocidade de potência constante |
1000-3800rpm |
| Tempo de resposta do dinamômetro de acionamento |
≤8ms |
| Potência nominal do dinamômetro de carga |
75kW |
| Torque nominal do dinamômetro de carga |
716 Nm (na velocidade nominal de 1000 rpm) |
| Precisão do controle de torque do dinamômetro de carga |
≤±0,2% da escala total |
| Faixa do flange de torque |
0-1500Nm |
| Precisão do flange de torque |
0,2% da escala total |
| Resolução de velocidade do flange de torque |
0,1rpm |
| Tempo de resposta dinâmica do flange de torque |
≤1ms |
| Faixa de ajuste da altura central do suporte de montagem |
300-650mm |
| Suporte de montagem com capacidade de carga |
≥1200kg |
| Material da placa de ferro fundido |
HT300 (resistência à tração ≥ 300 MPa) |
| Sistema inversor de frequência variável |
ABB |
| Requisitos de potência total do sistema |
120kW |
| Área ocupada pelo sistema |
≤12㎡ (Comprimento × Largura × Altura: 4,5m × 2,6m × 2,8m) |
| Temperatura ambiente de operação |
-10~45℃ |
| umidade relativa |
10%~85% (sem condensação) |
| Tensão de alimentação |
Trifásico AC 380V±10%, 50/60Hz |
| Peso total do sistema |
≤3500kg |
3. Vantagens Principais do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
- Correspondência precisa de desempenho: Dinamômetros duplos de 75kW (716 Nm/1000-4000 rpm) são adequados para testes de alta carga de eixos de média potência, e a dissipação de calor arrefecida a ar (controle de temperatura ±2℃) equilibra eficiência e custo, atendendo às necessidades de testes de alta intensidade.
- Alta precisão e alta estabilidade: Flange de torque HBM (precisão de escala total de 0,2%) + conversores de frequência ABB apresentam algoritmos de faixa principal otimizados, garantindo dados confiáveis e autoritativos.
- Operação e manutenção inteligentes e eficientes: O sistema de medição e controle aprimorado suporta compartilhamento e simulação remotos, e os componentes principais são livres de manutenção (vida útil do acoplamento ≥10000h). Pode ser dominado em 2-3 dias, reduzindo a mão de obra e os custos de inatividade.
- Ampla adaptabilidade e forte proteção: O suporte de montagem é ajustável de 300-650mm, com capacidade de carga de ≥1200kg. Possui proteção totalmente fechada (IP54) e redução de ruído de ≥25dB, tornando-o compatível com o uso seguro em vários cenários.
- Garantia de serviço transfronteiriço: Totalmente certificado com CE/ISO 9001/CU-TR, cronogramas de logística global claros, ciclo de personalização transparente, suporte técnico 24 horas por dia, 7 dias por semana + garantia de 1 ano para os principais componentes.
4. Áreas de Aplicação do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
- Veículos comerciais e veículos de passageiros de nova energia: Adaptado para testes de eixo de acionamento / eixo de direção de caminhões de médio porte, sedãs de alta a média gama, etc., cobrindo a verificação dimensional completa de potência, durabilidade, adaptabilidade a altas e baixas temperaturas, etc.
- Grandes máquinas de construção: Para carregadeiras, escavadeiras e outros cenários de operação contínua e de alta carga em baixa velocidade, conduza a adaptação de carga, resistência à fadiga e testes de confiabilidade em condições de trabalho extremas.
- P&D de ponta e ensino de pesquisa científica: Fornece plataformas de P&D aprofundadas para empresas de manufatura e laboratórios universitários, suporta otimização de veículos e eixos e simulação de falhas, é compatível com sistemas de simulação e é adequado para treinamento prático de ponta.
- Inspeção de qualidade profissional e testes de terceiros: Em conformidade com os padrões nacionais e da indústria, fornecendo inspeção de fábrica, inspeção de amostragem em lote, acesso ao mercado e serviços de diagnóstico de falhas, e gerando relatórios autoritativos e rastreáveis.
5. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD75-1000-4000
- QC/T 533－2020 “Conjunto do Eixo de Acionamento de Veículo Comercial”
- QC/T 534－2020 “Índices de Avaliação de Teste de Bancada para Eixo de Acionamento Automotivo”
- GB/T 23920-2024 “Máquinas de Construção - Eixos”
- JB/T 5929-1991 “Métodos de Teste de Confiabilidade para Eixo de Acionamento de Máquinas de Construção”
- JB/T 10634-2023 “Dinamômetro Elétrico”
6. Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo Modelo Lista
| Modelo |
Potência Nominal (kW) |
Torque Nominal (Nm) |
Velocidade Nominal (rpm) |
Velocidade Máxima (rpm) |
Faixa de Potência Constante (rpm) |
Faixa de Torque Constante (rpm) |
Precisão da Medição de Torque
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500-4500 |
0-1500 |
0,05/0,1/0,2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500-4500 |
0-1500 |
0,05/0,1/0,2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500-4000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500-4000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
Suporta serviços personalizados: Faixa de velocidade, faixa de torque, funções de software de teste e soluções de adaptação a ambientes especiais podem ser personalizadas de acordo com os requisitos.
7. Entrega e Suporte Pós-Venda
Serviços de entrega
1) Modelos padrão: Envio em 90 dias (incluindo pré-teste antes da entrega para garantir a instalação rápida na chegada).
2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística e distribuição internacional para as principais regiões do mundo, incluindo Europa, América, Sudeste Asiático e Oriente Médio (opções de transporte marítimo/terrestre disponíveis, incluindo embalagem segura e tratamento à prova de umidade e ferrugem).
3) Serviços de suporte: Fornecemos documentos de certificação CE e ISO completos e certificados de origem, e um especialista em logística dedicado acompanhará todo o processo para auxiliar no desembaraço aduaneiro e garantir a entrega segura e pontual de equipamentos grandes no local.
Suporte pós-venda
1) Compromisso de garantia: 1 ano de garantia nos principais componentes (dinamômetro, flange de torque), manutenção vitalícia; serviços gratuitos de solução de problemas e reparo durante o período de garantia, excluindo danos causados por erro humano.
2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24 horas por dia, 7 dias por semana, tempo de resposta ≤ 4 horas
3) Serviços de instalação, comissionamento e treinamento: O usuário é responsável pela instalação básica no local. A Seelong enviará dois técnicos profissionais para fornecer orientação no local (incluindo posicionamento e calibração de equipamentos e especificações de conexão de tubulação/linha); o comissionamento do equipamento será tratado inteiramente por nós (incluindo teste de energia, calibração de parâmetros e teste de ligação do sistema); 3 dias de treinamento de operação profissional gratuito serão fornecidos (cobrindo a operação do equipamento, configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam proficientes no uso de equipamentos em larga escala.
4) Serviço remoto: Suporta depuração remota via computador, atualizações do sistema e orientação de configuração de solução modular, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas de tempo de inatividade.
8. FAQ
P: Qual é a quantidade mínima de pedido para nossa cooperação?
R: Apoiamos pedidos de teste pequenos de 1 peça para produtos em estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe seu e-mail e enviaremos seu livro de amostras eletrônico.
P: Qual é o seu prazo de pagamento?
R: Normalmente, depósito de 30% T/T, pague integralmente antes do envio.
P: Qual é o prazo de entrega dos meus pedidos?
R: O ciclo de produção de dinamômetros é de 6 a 8 semanas, o ciclo de produção de sensores é de 2 a 3 semanas, para outros produtos, entre em contato conosco.
P: Como obtemos a solução geral da bancada de teste?
R: Deixe-nos seu e-mail, nossa equipe técnica se comunicará com você sobre o plano detalhado.
P: Posso visitar sua fábrica?
R: Claro, você sempre será bem-vindo para uma visita.
