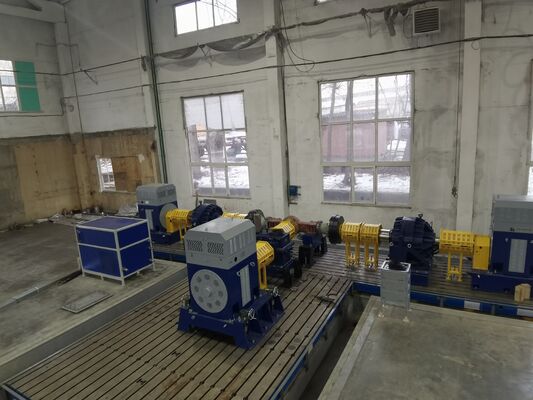

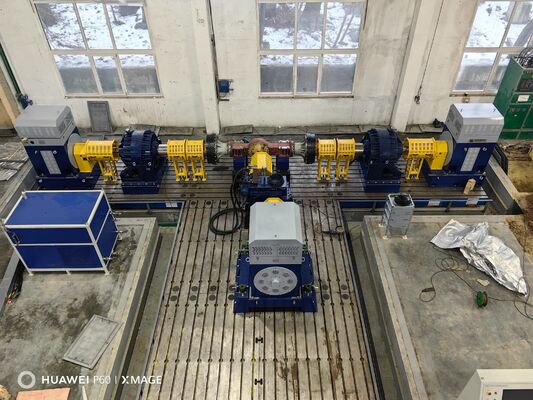

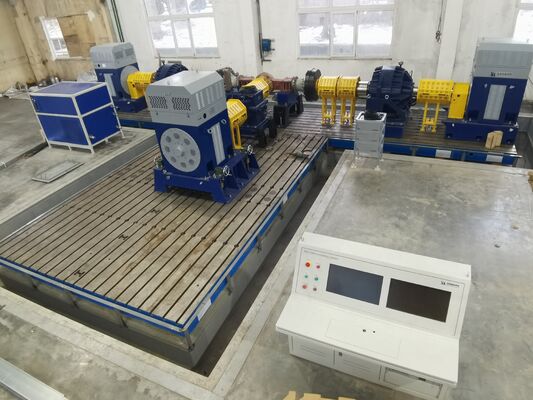

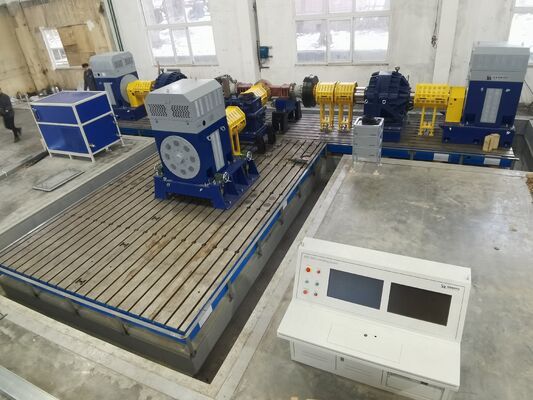

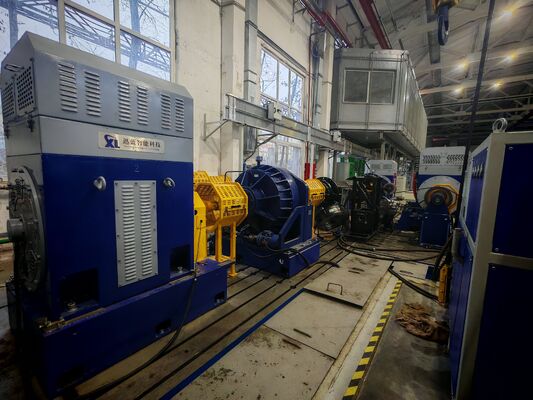

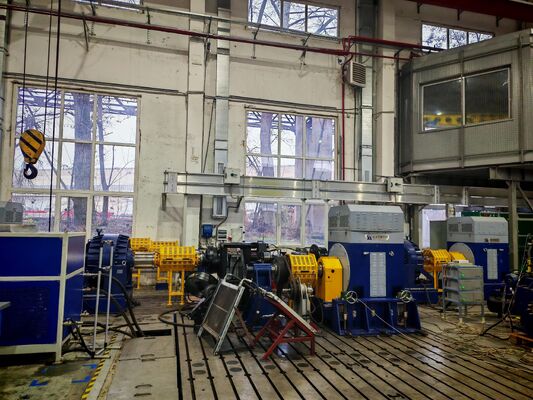

Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
Resumo dos Valores Essenciais
O dinamômetro de eixo automotivo SSCD110-1000/3500, equipado com um inversor ABB e flange de torque HBM, possui 110kW de potência, 1050 Nm de torque e 0,2% de precisão em escala total. Adequado para testar eixos em veículos comerciais médios e pesados e máquinas de construção de grande porte, suporta P&D de ponta, inspeção de qualidade em produção em massa e testes de terceiros. Certificado pela CMC, CE, ISO9001, ISO45001, ISO14001, 92% de eficiência de feedback de energia e faixa de potência/velocidade personalizável. Representa uma solução transfronteiriça econômica para equipamentos de teste de média a alta potência.
1. Descrição dos Componentes do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
O Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500 é uma plataforma de teste abrangente de alto desempenho projetada especificamente para testar eixos automotivos de média a alta potência de 110kW e sistemas de transmissão para serviço pesado. Este sistema integra módulos principais, como um dinamômetro de acionamento de alta potência, um dinamômetro de carga de alta rigidez, uma flange de torque de alta precisão e um sistema inteligente de medição e controle. Ele abrange de forma abrangente as necessidades de verificação de desempenho de rotina, testes de durabilidade de longo prazo e avaliação de confiabilidade sob condições operacionais complexas para eixos em veículos comerciais médios a pesados, caminhões pesados de nova energia, veículos de uso especial e máquinas de construção de grande porte. Ele fornece soluções transfronteiriças precisas, eficientes e estáveis para atualizações de P&D de eixos de 110kW, inspeção de qualidade em produção em massa e testes de terceiros.
| Nome do Componente |
Especificações Principais |
Marca |
| Dinamômetro de Acionamento SSCD110-1000/3500 |
Potência: 110kW; Torque nominal: 1050 Nm (na velocidade nominal de 1000 rpm); Velocidade nominal: 1000 rpm, velocidade máxima: 3500 rpm; Suporta controle de simulação de condição de estrada constante de torque / velocidade constante / potência constante / complexa; Tempo de resposta: ≤8 ms; Classificação de proteção: IP54 |
Seelong |
| Dinamômetro de Carga SSCD110-1000/3500 |
Potência: 110kW; Torque nominal: 1050 Nm (na velocidade nominal de 1000 rpm); Velocidade nominal: 1000 rpm, velocidade máxima: 3500 rpm; Precisão do controle de torque: ≤ ±0,2% da escala total; Sistema de dissipação de calor arrefecido a ar de alta eficiência (com ajuste de feedback de controle de temperatura, precisão do controle de temperatura ±2℃); Classificação de proteção: IP54 |
Seelong |
| Flange de Torque |
Faixa de medição: 0-2000 Nm; Precisão: 0,2% da escala total; Resolução de velocidade: 0,1 rpm; Tempo de resposta dinâmica: ≤1 ms; Saída de sinal: analógica 4-20mA / digital RS485. |
HBM |
| Sistema inversor de frequência variável |
Tensão de entrada: trifásica AC 380V±10%; frequência: 50-60Hz; tecnologia de controle vetorial; proteção quíntupla contra sobrecorrente, sobretensão, superaquecimento, sobrecarga e curto-circuito; suporta controle otimizado de feedback de energia; classificação de proteção: IP21 |
ABB |
| Sistema de Medição e Controle XLP-1000 |
PC industrial: IPC510; CPU: Intel Core i7, RAM: 64GB, Disco rígido: SSD de 2TB; Software de medição e controle dedicado; Suporta aquisição síncrona multicanal, visualização de dados, geração de relatórios personalizados e compartilhamento remoto de dados; Compatível com co-simulação MATLAB/Simulink. |
Seelong |
| Sistema de aquisição de dados |
Inclui unidades de aquisição de temperatura / vibração / ruído; faixa de temperatura -20~300℃ (precisão ±0,3℃); frequência de vibração 5Hz-20kHz; faixa de medição de ruído 30-130dB (precisão ±1dB); suporta análise de correlação de dados multidimensional; frequência de amostragem 1kHz. |
Seelong |
| Suporte de montagem ajustável |
Faixa de ajuste da altura central: 300-650mm; capacidade de carga: ≥1500kg; erro de planicidade da superfície de montagem: ≤0,02mm/m; estrutura de travamento de posicionamento rápido (precisão de travamento ±0,01mm); material: aço carbono Q235 (tratamento de revestimento à prova de ferrugem). |
Seelong |
| Placa de ferro fundido |
Material: HT300 (resistência à tração ≥300MPa); estrutura de absorção de choque de dupla camada + design de amortecimento reforçado; erro de planicidade ≤0,02mm/m; tratamento de superfície resistente ao desgaste (dureza HB200-220); dimensões: 3000×2000×300mm |
Seelong |
| Acoplamento |
Velocidade permissível ≥ 5000 rpm; capacidade de torque ≥ 2500 Nm; estrutura de amortecimento elástico; material de liga de alta resistência (40CrNiMoA); design livre de manutenção (vida útil ≥ 10000 h). |
Seelong |
| Cobertura de proteção |
Estrutura de proteção totalmente fechada; altura ≥ 2,0m; interligado ao sistema (partida-parada + frenagem de emergência + alarme sonoro e visual); material de absorção de som e redução de ruído de alta eficiência embutido (redução de ruído ≥ 25dB); janela de observação resistente a impactos (espessura do vidro temperado 12mm); classificação de proteção IP54 |
Seelong |
| Estação de óleo de lubrificação (grande) |
Pressão de fornecimento de óleo: 0,3-1,2MPa; regulação inteligente da taxa de fluxo (faixa de ajuste: 5-50L/min); faixa de controle de temperatura do óleo: 30-60℃ (precisão do controle de temperatura: ±1℃); equipado com filtração (precisão de filtração: 10μm), aviso de nível de óleo, alarme de anomalia de temperatura/pressão do óleo e função de reabastecimento automático de óleo; capacidade do tanque de óleo: 200L |
Seelong |
2. Parâmetros Técnicos do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
| Categorias de parâmetros |
Indicadores técnicos |
| Marca principal do dinamômetro |
Seelong |
| Potência nominal do dinamômetro de acionamento |
110kW |
| Torque nominal do dinamômetro de acionamento |
1050 Nm (na velocidade nominal de 1000 rpm) |
| Acione o dinamômetro em sua velocidade nominal |
1000rpm |
| Velocidade máxima do dinamômetro de acionamento |
3500rpm |
| Faixa de velocidade de torque constante |
0-1000rpm |
| Faixa de velocidade de potência constante |
1000-3000rpm |
| Tempo de resposta do dinamômetro de acionamento |
≤8ms |
| Potência nominal do dinamômetro de carga |
110kW |
| Torque nominal do dinamômetro de carga |
1050 Nm (na velocidade nominal de 1000 rpm) |
| Precisão do controle de torque do dinamômetro de carga |
≤±0,2% da escala total |
| Faixa da flange de torque |
0-2000Nm |
| Precisão da flange de torque |
0,2% da escala total |
| Resolução de velocidade da flange de torque |
0,1rpm |
| Tempo de resposta dinâmica da flange de torque |
≤1ms |
| Faixa de ajuste da altura central do suporte de montagem |
300-650mm |
| Suporte de montagem com capacidade de carga |
≥1500kg |
| Material da placa de ferro fundido |
HT300 (resistência à tração ≥ 300 MPa) |
| Marca do sistema inversor de frequência variável |
ABB |
| Requisitos de energia total do sistema |
180kW |
| Área ocupada pelo sistema |
≤12㎡ (Comprimento × Largura × Altura: 4,5m × 2,6m × 2,8m) |
| Temperatura ambiente de operação |
-10~45℃ |
| umidade relativa |
10%~85% (sem condensação) |
| Tensão de alimentação |
Trifásico AC 380V±10%, 50/60Hz |
| Peso total do sistema |
≤4000kg |
3. Vantagens Principais do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
- Adaptação de desempenho para serviço pesado: Dinamômetros duplos de 110kW (1050Nm/1000-3500rpm) são precisamente combinados com os requisitos de teste para serviço pesado de eixos de média e alta potência. A faixa de torque constante de 0-1000rpm e a faixa de potência constante de 1000-3000rpm são otimizadas. A dissipação de calor arrefecida a ar (controle de temperatura ±2℃) é eficiente e estável, atendendo às necessidades de cenários de teste de alta intensidade de longo prazo.
- Testes de alta precisão para serviço pesado: Flange de torque de alta faixa HBM (0-2000Nm, precisão de 0,2% da escala total) + conversor de frequência de alta potência ABB, o algoritmo principal é otimizado para condições de trabalho pesadas, a precisão da aquisição de dados é alta, a estabilidade é forte e é confiável e autorizado.
- Operação e manutenção inteligentes e eficientes: O sistema de medição e controle aprimorado suporta compartilhamento e simulação remotos. Componentes-chave, como acoplamentos (capacidade de carga de 2500Nm), são livres de manutenção (vida útil ≥10000h) e podem ser operados em 2-3 dias, reduzindo significativamente a mão de obra e os custos de inatividade.
- Adaptabilidade para serviço pesado e forte proteção: O suporte de montagem é ajustável de 300-650mm e tem uma capacidade de carga de ≥1500kg, tornando-o adequado para instalação em eixos de veículos pesados de grande porte; possui proteção totalmente fechada (IP54) e redução de ruído de ≥25dB, equilibrando a segurança dos testes para serviço pesado com o conforto do ambiente operacional.
- Garantia de serviço transfronteiriço: Totalmente certificado com CE/ISO 9001/CU-TR, cronogramas de logística global claros, ciclo de personalização transparente, suporte técnico 24 horas por dia, 7 dias por semana + garantia de 1 ano para os principais componentes, aquisição transfronteiriça sem preocupações.
4. Áreas de Aplicação do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
- Veículos comerciais médios e pesados e caminhões pesados de nova energia: Adaptado para testes de eixo de tração / eixo de direção de caminhões médios, caminhões pesados e caminhões pesados de nova energia, cobrindo a verificação de desempenho principal, como saída de potência de carga pesada, eficiência de transmissão de longo prazo, torque de partida e durabilidade, atendendo às necessidades de inspeção de qualidade em produção em massa e P&D de ponta.
- Máquinas de construção de grande porte:Para os eixos de equipamentos pesados, como carregadeiras grandes, escavadeiras e guindastes de construção, nos concentramos na faixa de serviço pesado de baixa velocidade de 0-1000rpm e na faixa de velocidade operacional de 1000-3000rpm e conduzimos testes de adaptabilidade de carga e confiabilidade em condições de trabalho extremas para ajudar a atualizar o desempenho do equipamento.
- P&D de ponta e ensino científico:Fornece uma plataforma de P&D de alta potência para fabricantes de eixos de veículos de grande porte e laboratórios-chave de universidades, apoiando P&D e testes aprofundados, como otimização da estrutura do eixo de veículos pesados, correspondência do sistema de transmissão e melhoria da eficiência energética; compatível com sistemas de simulação para atender ao ensino de treinamento prático de ponta em cursos de engenharia de veículos de universidades.
- Inspeção de qualidade profissional e testes de terceiros:Em conformidade com os padrões nacionais e da indústria e os requisitos de certificação internacional, fornecemos serviços de teste especializados para eixos de média e alta potência para agências de inspeção de qualidade de nível nacional e grandes centros de teste automotivo, cobrindo inspeção de qualificação de fábrica, certificação de acesso ao mercado, diagnóstico de falhas pós-venda e gerando relatórios autoritativos e rastreáveis.
5. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo SSCD110-1000/3500
- QC/T 533－2020 “Conjunto do Eixo de Tração de Veículo Comercial”
- QC/T 534－2020 “Índices de Avaliação de Teste de Bancada para Eixo de Tração Automotivo”
- GB/T 23920-2024 “Máquinas de Construção - Eixos”
- JB/T 5929-1991 “Métodos de Teste de Confiabilidade para Eixo de Tração de Máquinas de Construção”
- JB/T 10634-2023 “Dinamômetro Elétrico”
6. Sistema de Bancada de Teste de Dinamômetro Elétrico de Eixo Automotivo Modelo Lista
| Modelo |
Potência Nominal (kW) |
Torque Nominal (Nm) |
Velocidade Nominal (rpm) |
Velocidade Máxima (rpm) |
Faixa de Potência Constante (rpm) |
Faixa de Torque Constante (rpm) |
Precisão da Medição de Torque
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000-4000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0-1000 |
0,05/0,1/0,2 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000-3000 |
0-1000 |
0,05/0,1/0,2 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000-2600 |
0-1000 |
0,05/0,1/0,2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500-5000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500-4500 |
0-1500 |
0,05/0,1/0,2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500-4500 |
0-1500 |
0,05/0,1/0,2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500-4000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500-4000 |
0-1500 |
0,05/0,1/0,2 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0,05/0,1/0,2 |
Suporta serviços personalizados: Faixa de velocidade, faixa de torque, funções de software de teste e soluções de adaptação a ambientes especiais podem ser personalizadas de acordo com os requisitos.
7. Suporte de Entrega e Pós-Venda
Serviços de entrega
1) Modelos padrão: Envio em 90 dias (incluindo pré-teste antes da entrega para garantir a instalação rápida na chegada).
2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística e distribuição internacional para as principais regiões do mundo, incluindo Europa, América, Sudeste Asiático e Oriente Médio (opções de transporte marítimo/terrestre disponíveis, incluindo embalagem segura e tratamento à prova de umidade e ferrugem).
3) Serviços de suporte: Fornecemos documentos de certificação CE e ISO completos e certificados de origem, e um especialista em logística dedicado acompanhará todo o processo para auxiliar no desembaraço aduaneiro e garantir a entrega segura e pontual de equipamentos grandes no local.
Suporte pós-venda
1) Compromisso de garantia: 1 ano de garantia nos principais componentes (dinamômetro, flange de torque), manutenção vitalícia; serviços gratuitos de solução de problemas e reparo durante o período de garantia, excluindo danos causados por erro humano.
2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24 horas por dia, 7 dias por semana, tempo de resposta ≤ 4 horas
3) Serviços de instalação, comissionamento e treinamento: O usuário é responsável pela instalação básica no local. A Seelong enviará dois técnicos profissionais para fornecer orientação no local (incluindo posicionamento e calibração de equipamentos e especificações de conexão de tubulações/linhas); o comissionamento do equipamento será tratado inteiramente por nós (incluindo teste de energia, calibração de parâmetros e teste de ligação do sistema); 3 dias de treinamento de operação profissional gratuito serão fornecidos (cobrindo operação de equipamentos, configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam proficientes no uso de equipamentos em larga escala.
4) Serviço remoto: Suporta depuração remota via computador, atualizações do sistema e orientação de configuração de solução modular, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas de tempo de inatividade.
8. Perguntas frequentes
P: Qual é a quantidade mínima de pedido para nossa cooperação?
A: Apoiamos pedidos de teste pequenos de 1 peça para produtos em estoque.
P: Como posso saber mais sobre os produtos?
A: Por favor, deixe seu e-mail e enviaremos seu livro de amostras eletrônico.
P: Qual é o seu prazo de pagamento?
A: Normalmente, depósito de 30% T/T, pague integralmente antes do envio.
P: Qual é o prazo de entrega dos meus pedidos?
A: O ciclo de produção de dinamômetros é de 6 a 8 semanas, o ciclo de produção de sensores é de 2 a 3 semanas, para outros produtos, entre em contato conosco.
P: Como obtemos a solução geral da bancada de teste?
A: Deixe-nos seu e-mail, nossa equipe técnica se comunicará com você sobre o plano detalhado.
P: Posso visitar sua fábrica?
A: Claro, você sempre será bem-vindo para fazer uma visita.
