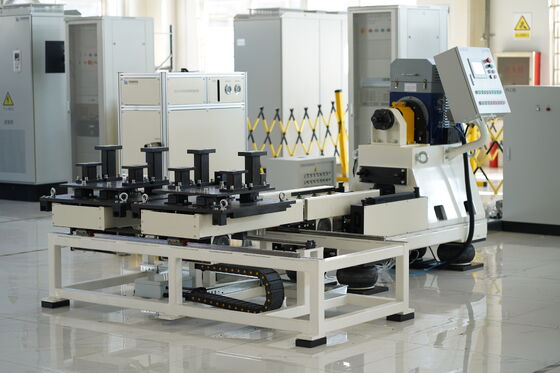

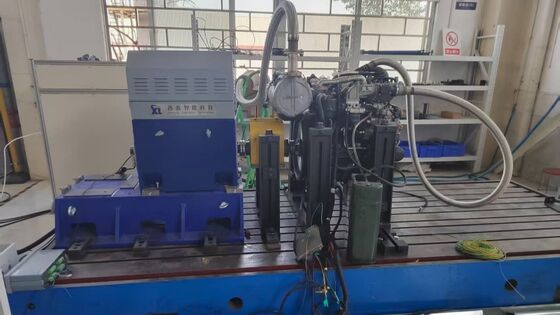

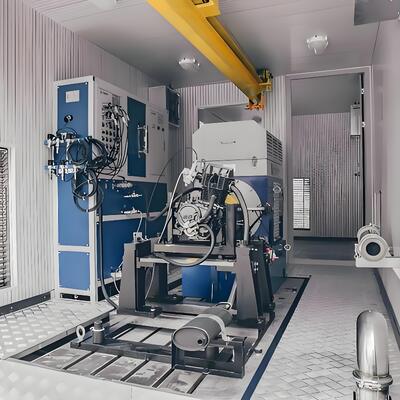

Sistema de bancada de dinamômetro para teste de motor de UAV SSCG90-3000/10000 90kW

SSCG90-3000/10000 90kWTeste do motor do UAVDinamômetroBancadaSistema

1. SSCG90-3000/10000 90kW UAV Motor Test Dynamometer Bench Descrição da composição do sistema

O banco de ensaio de motores de UAV SSCG90-3000/10000 de 90 kW é um sistema de ensaio abrangente concebido especificamente para a investigação e verificação de motores de UAV de média e alta potência.Este sistema integra um dinamômetro elétrico de alta precisão, um sistema modular de medição e controlo e uma unidade de aquisição de dados multicanal, que permitem uma avaliação completa dos principais parâmetros de desempenho, tais como binário, velocidade, potência,e consumo de combustível dos motores turbo/turboélice da classe 90 kW.

2.SSCG90-3000/10000 Dinamômetro Elétrico de 90 kW Parâmetros técnicos

3.SSCG90-3000/10000 90kW UAV Motor Test Dynamometer Bench System Vantagens principais

1) Controle de alta precisão em todas as condições de funcionamento:A flange de binário e o medidor de consumo de combustível alcançam ambos uma alta precisão de 0,2% FS.Realiza o controlo das flutuações de velocidade numa ampla gama de velocidades (0-10000 rpm) (valor típico < ± 00,1%), e comutação perfeita entre os modos de binário constante (0-3000 rpm) e de potência constante (3000-10000 rpm), garantindo a fiabilidade e a consistência dos dados de ensaio em diferentes condições de funcionamento.

2) Optimização energética em quatro quadrantes:Suporta a operação de modo duplo do elétrico / gerador, otimiza a eficiência de feedback de energia para necessidades de teste em condições completas, como start-stop, cruzeiro e sprint de motores de drones de média e alta potência,e reduz os custos de consumo de energia dos ensaios.

3) Expansão modular flexível:O sistema de medição e controlo XLE-1000 é compatível com a aquisição de dados multicanal.Os componentes opcionais, tais como os acoplamentos e os amortecedores, podem ser adaptados de forma flexível de acordo com os requisitos de ensaio de diferentes modelos de motores da classe 90 kW., adaptando-se a diversos cenários de ensaio e melhorando a reutilização do sistema.

4) Protecção de segurança em alta velocidade:O sistema de conversão de frequência integra vários mecanismos de proteção contra sobrecarga, sobrevoltagem e superaquecimento.Fortalece o projecto de estabilidade do equipamento para cenários de operação de alta velocidade de 10,000 rpm, reduzindo efetivamente o risco de avaria do equipamento nos ensaios de alta velocidade e garantindo que o processo de ensaio seja seguro e controlado.

5) Baixa interferência e design estável:O amortecedor é precisamente adaptado à frequência de vibração de 8-15 Hz.reduz consideravelmente as interferências externas durante a operação de alta velocidade e garante que a precisão do ensaio não seja afetada numa ampla gama de velocidades.

4.SSCG90-3000/10000 Áreas de aplicação do sistema de banco de testes do motor do UAV de 90 kW

1) Desenvolvimento de motores de veículos aéreos não tripulados (UAV):Inclui testes completos de processos de motores turbo/turboélice de classe 90 kW, abrangendo arranque, aceleração, cruzeiro e travagem.Verifica com precisão os parâmetros de desempenho em diferentes faixas de velocidade (torque constante 0-3000rpm, potência constante 3000-10000rpm), suportando o design otimizado do motor.

2) Verificação da potência da aviação ligeira:Os testes de durabilidade dos sistemas de propulsão de helicópteros leves, de drones de transporte de curta distância, etc., podem avaliar a fiabilidade dos motores em funcionamento contínuo a altas velocidades (10,A utilização de materiais de alta resistência (como as ligas de alta temperatura) e o desempenho de compatibilidade.

3) SCentro Comercial e sistemas de energia nova de médio portetEstiramento:Apoia a avaliação da eficiência de feedback energético dos pequenos e médios drones híbridos, otimiza os esquemas de utilização da energia para sistemas de energia com um nível de potência de 90 kW,e melhora a resistência.

4) Calibração industrial de motores de alta velocidade:Utilizado para calibragem característica de velocidade de binário de motores de potência média que requerem uma ampla gama de velocidades (0-10000 rpm), satisfazendo as necessidades de controlo de alta precisão de motores industriais, motores aeroespaciais, etc..

5.SSCG90-3000/10000 90kW UAV Motor Test Dynamometer Bench System Reference Standards

• Normas de segurança elétrica: Cumprem os requisitos de eficiência energética da IEC 60034-30-1, garantindo um funcionamento estável do equipamento a 380V±10%.
• Normas de aquisição de dados: seguir o sistema de gestão de medições ISO 10012 para garantir a precisão dos sensores (como os sensores de temperatura PT100) e a consistência da aquisição de dados.
• Normas de adaptabilidade ao ambiente: satisfazer os requisitos de ensaio ambiental da série GB/T 2423 para garantir que o equipamento possa funcionar normalmente num ambiente compreendido entre -10°C e 40°C.

6. Motor de UAV Dinamômetro elétrico Modelo de banco de ensaio Lista

Suporta serviços personalizados: a faixa de velocidade, a faixa de binário, as funções do software de teste e as soluções especiais de adaptação ao ambiente podem ser personalizadas de acordo com os requisitos.

7. Entrega e apoio pós-venda

Serviços de entrega

1) Modelos normalizados: Navios no prazo de 90 dias (incluindo testes prévios antes da entrega para garantir uma instalação rápida à chegada).

2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística internacional e distribuição para as principais regiões do mundo incluindo Europa, América, Sudeste Asiático,e Oriente Médio (opções de transporte marítimo / terrestre disponíveis), incluindo embalagens seguras e tratamento à prova de umidade e de ferrugem).

3) Serviços de apoio: Fornecemos documentos completos de certificação CE e ISO e certificados de origem,e um especialista em logística dedicado irá acompanhar durante todo o processo para ajudar no desalfandegamento e garantir a entrega segura e atempada de equipamentos grandes para o local.

Apoio pós-venda

1) Garantia comissão: Garantia de 1 ano sobre os componentes principais (dinamômetro, flange de binário), manutenção ao longo da vida; serviços gratuitos de reparação e resolução de problemas durante o período de garantia, excluindo danos causados por erro humano.

2) Apoio técnico: serviço bilíngue 24 horas por dia, 7 dias por semana (inglês e chinês), tempo de resposta ≤ 4 horas

3) Serviços de instalação, colocação em serviço e formaçãoSeelong enviará dois técnicos profissionais para prestar orientação no local (incluindo o posicionamento e calibração dos equipamentos,e especificações de ligação de tubulação/linha)- a colocação em serviço do equipamento será inteiramente feita por nós (incluindo testes de ligação, calibração de parâmetros e testes de ligação do sistema);Serão fornecidos 3 dias de formação profissional gratuita em operação (que abrangem a operação de equipamento), configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam competentes na utilização de equipamentos de grande escala.
