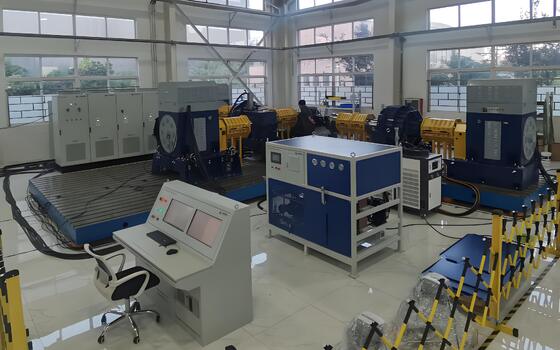

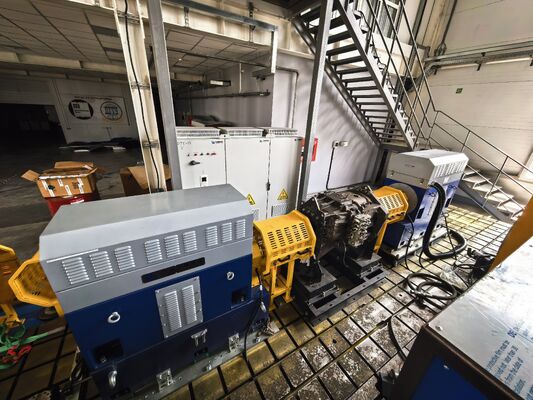

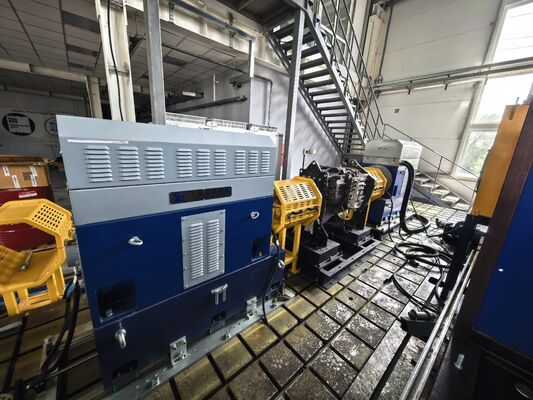

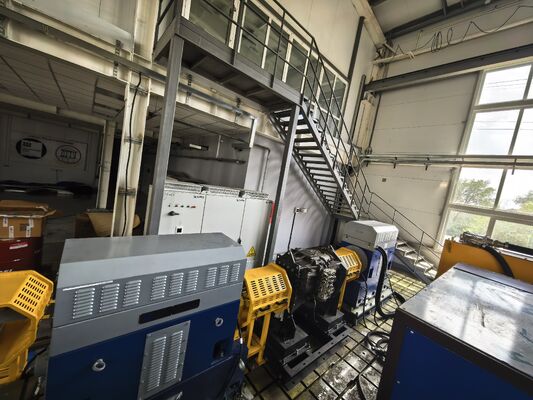

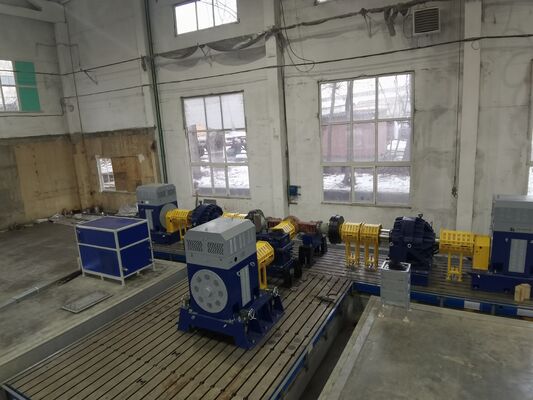

SSCH500-4000/10000 500kW Transmissão Tipo Dinamômetro Test Bench Sistema
1. Por que escolher nosso banco de testes?
O banco de testes de dinamômetro tipo transmissão Seelong de 500kW é uma solução de ponta para P&D e testes de produção em massa de transmissões de ponta nos campos de equipamentos pesados e transmissões industriais de alta potência. Suas principais vantagens são as seguintes:
1) Profundamente adaptado para cenários de uso pesado: Desenvolvido sob medida para transmissões de alta densidade de potência de classe 500kW, atendendo perfeitamente às necessidades dos fabricantes de equipamentos pesados para testes de fábrica em massa e instituições de pesquisa para simulação de condições de trabalho extremas, cobrindo todo o processo de verificação de projeto de sistemas de transmissão pesada, testes de durabilidade e diagnóstico de falhas.
2) Suporte de dados de ultra-alta precisão: Adota configuração de nível superior internacional e integra profundamente a tecnologia central de carga ultra-pesada desenvolvida independentemente, com precisão de medição de torque de ±0,15% FS e precisão de medição de velocidade de ±1r/min. Os dados são rastreáveis e exportáveis, atendendo aos padrões internacionais de teste de nível de certificação para sistemas de transmissão de carga ultra-pesada.
3) Ampla gama de velocidades e cobertura de carga pesada: Faixa de velocidade nominal de 4000-10000rpm, torque nominal de 1194Nm, que pode ser estendida para 15000rpm com um multiplicador de velocidade customizado, adequado para testes de alta velocidade e carga pesada de transmissões ultra-pesadas, como veículos comerciais ultra-pesados, máquinas de construção de grande porte, sistemas de transmissão marítima e caixas de engrenagens industriais de grande porte.
4) Compatibilidade e atualizações de espectro completo: A série SSCH cobre uma faixa de potência completa de 30kW a 500kW. O modelo de 500kW é a configuração de ponta e é compatível com todas as séries de necessidades de teste. Ele pode ser expandido para 600kW através de atualizações modulares no futuro, tornando o investimento em equipamentos valioso a longo prazo.
5) Operação ultra-estável e garantia de manutenção: Os componentes centrais são selecionados de marcas de primeira linha internacionais, como o conversor de frequência de ultra-alta potência ABB e o analisador de potência de precisão superior Yokogawa. Equipado com proteção tripla contra sobrecarga, calibração automática de torque e sistema de monitoramento de operação e manutenção remota, ele pode operar continuamente e de forma estável 24 horas por dia, 7 dias por semana, o que reduz significativamente os custos de operação e manutenção.
6) Entrega integrada personalizada: Unidade de dinamômetro pesada pré-integrada, sistema de controle inteligente, módulo de aquisição de dados multidimensional e sistema de dissipação de calor a temperatura constante. A depuração e calibração de condições de trabalho extremas pesadas são concluídas na fábrica, e pode ser colocada em uso no local, o que encurta significativamente o ciclo de implementação do projeto.
2. Componentes Centrais do Banco de Testes de Dinamômetro Tipo Transmissão SSCH500-4000/10000 500kW
| Classificação do Sistema |
Componentes Centrais |
Especificações do Modelo |
Fabricante |
| Sistema de dinamômetro elétrico |
Dinamômetro elétrico SSCH500-4000/10000 |
Potência nominal 500kW, velocidade nominal 4000rpm, velocidade máxima 10000rpm, torque nominal 1194Nm |
Seelong |
| Flange de torque (SLFN2000) |
0-2000Nm, precisão ±0,15% FS |
Seelong |
| Multiplicador de velocidade para serviço pesado e base |
Relação de velocidade 1:1,5, velocidade de saída 0-15000rpm, capacidade de torque 1800Nm |
Seelong |
| Dinamômetro Elétrico Carregado SSCD600-500/2000 |
Potência 600kW, velocidade nominal 500rpm, torque de carga máximo 11460Nm |
Seelong |
| Sistemas de controle e fonte de alimentação |
Sistema de Medição e Controle Pesado XLP-2000 |
Precisão de medição de velocidade ±1 r/min, precisão de controle de torque 0,3% FS |
Seelong |
| Sistema de inversor de frequência variável (ACS880-600kW) |
Unidade de controle ABB + gabinete integrado pesado SEELONG |
ABB / Seelong |
| Fonte de alimentação CC bidirecional (SLEVH600) |
600kW, tensão 24-1200V, eficiência de conversão ≥96% |
Seelong |
| Sistema Mecânico |
Acoplamento de alta velocidade para serviço pesado |
Velocidade permitida: 15000 rpm; torque nominal: 1800 Nm; capacidade de carga de impacto: 2500 Nm. |
Seelong |
| Limitador de torque para serviço pesado |
Limite de torque 8000 Nm, tempo de resposta ≤ 5 ms |
Seelong |
| Placa de ferro fundido para serviço pesado + amortecedor |
5000×2500×350mm + Design de amortecimento pesado, taxa de atenuação de vibração ≥90% |
Seelong |
| Sistema de aquisição e suporte de dados |
Módulo de aquisição de dados pesado multicanal (SL7P32/SL7M64) |
Temperatura 32 canais + Analógico 64 canais, frequência de amostragem 1kHz |
Seelong |
| Dispositivo de controle de temperatura do fluido de transmissão (SLE3000) |
Temperatura do óleo mantida constante (±0,5°C), e a potência de dissipação de calor é de 30kW. |
Seelong |
| Dispositivo de controle de temperatura do líquido de arrefecimento (SLE2000) |
Controlado por PLC, trocador de calor de placas para serviço pesado com eficiência de troca de calor de ≥85%. |
Seelong |
| Cabo retardador de chamas de alta tensão para serviço pesado |
Tensão nominal 10kV, capacidade de corrente 630A, classificação de retardamento de chamas UL94-V0 |
Luoyang Yilan |
3. Especificações Técnicas do Dinamômetro Elétrico SSCH500-4000/10000 500kW
| Parâmetros Técnicos |
Valores/Especificações |
| Potência nominal |
500kW |
| Velocidade nominal |
4000rpm |
| Velocidade máxima |
10000rpm |
| Torque nominal |
1194Nm |
| Faixa de potência constante |
4000-10000rpm |
| Faixa de torque constante |
0-4000rpm |
| Precisão de medição de torque |
±0,15%FS |
| Precisão de medição de velocidade |
±1r/min |
| Método de instalação |
Base customizada não padronizada para serviço pesado |
| Acessórios de suporte |
Acessórios de conexão especiais para serviço pesado + flange de torque |
| Método de resfriamento |
Sistema de resfriamento a água aprimorado para serviço ultra-pesado com potência de dissipação de calor de 50kW |
4. Lista de Modelos do Sistema de Banco de Testes de Dinamômetro Tipo Transmissão Série SSCH
| Modelo |
Potência nominal (kW) |
Torque nominal (Nm) |
Velocidade nominal (rpm) |
Velocidade máxima do motor (rpm) |
Faixa de potência constante (rpm) |
Faixa de torque constante (rpm) |
Precisão de medição de torque |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,2%FS |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,2%FS |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,2%FS |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,2%FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,2%FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,2%FS |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,2%FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,2%FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,2%FS |
| SSCH500-4000/10000 |
500 |
1194 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,15%FS |
Nota: Toda a série suporta personalização personalizada de parâmetros como potência, velocidade, torque e precisão de medição. A configuração pode ser ajustada de acordo com as necessidades específicas de teste dos clientes para atender a diversos cenários de aplicação na faixa de 30KW-600KW. Os componentes centrais são selecionados de marcas de primeira linha internacionais e produtos especiais de P&D independentes para garantir um equilíbrio entre estabilidade do sistema, adaptabilidade e desempenho de custo.
5. Vantagens Técnicas do Sistema de Banco de Testes de Dinamômetro Tipo Transmissão SSCH500-4000/10000 500kW
1) Medição precisa sob carga pesada: A precisão central de medição de torque atinge ±0,15% FS, e a precisão de medição de velocidade é ±1r/min. Ele é equipado com um módulo de aquisição analógica de 64 canais e um módulo de aquisição de temperatura de 32 canais, que cobrem abrangentemente parâmetros chave como eficiência de transmissão, características de vibração e distribuição de temperatura de transmissões pesadas. Os dados são rastreáveis e exportáveis, atendendo às necessidades de certificação de produtos internacionais e verificação de pesquisa científica de ponta.
2) Ampla adaptabilidade às condições de operação: Faixa de velocidade nominal de 4000-10000rpm, torque nominal de 1194Nm, que pode ser estendida para 15000rpm quando acoplado a um multiplicador de velocidade ultra-pesado. Ele pode simular condições de operação complexas, como partida, subida e condução em alta velocidade de equipamentos ultra-pesados e suporta mais de 1000 horas de testes de durabilidade contínuos.
3) Otimização da resistência estrutural: O design da estrutura mecânica é otimizado para cenários de carga ultra-pesada, a rigidez do corpo é reforçada, o sistema de rolamentos de alta resistência é atualizado e o canal de dissipação de calor é otimizado. Ele pode suportar o impacto de torque de pico de 1800Nm e é adequado para testes de condições de trabalho extremas de transmissões ultra-pesadas.
4) Expansão e atualização flexíveis: Adotando uma arquitetura de design modular, ele suporta a expansão de canais de teste, a atualização da precisão de medição e a personalização da lógica de controle. No futuro, a potência pode ser expandida de 500kW para 600kW substituindo o módulo central para atender às necessidades de crescimento futuro do negócio e reduzir os custos de iteração de equipamentos.
5) Garantia de operação e manutenção inteligentes: Os componentes centrais passaram por 2.000 horas de testes de carga ultra-pesada e são equipados com calibração automática de torque, proteção tripla contra sobrecarga e sistema de diagnóstico remoto de falhas, que pode alcançar operação estável ininterrupta 24 horas por dia, 7 dias por semana e melhorar a eficiência de operação e manutenção em mais de 50%.
6) Recuperação de energia de alta eficiência: Adotando o princípio de teste elétrico fechado, a energia elétrica gerada pelo dinamômetro de carga pesada pode ser eficientemente realimentada ao sistema de fonte de alimentação, com uma taxa de utilização de energia superior a 90%. Comparado com bancos de testes tradicionais, economiza mais de 40% dos custos de energia e é adequado para cenários de testes contínuos de carga pesada.
7) Suporte de serviço personalizado: Fornecemos serviços de processo completo, desde o projeto da solução de teste, customização e desenvolvimento de equipamentos, instalação e comissionamento até treinamento pós-operação e manutenção. Podemos otimizar a configuração do equipamento de acordo com as necessidades específicas de teste dos clientes e adaptar-nos a padrões de teste exclusivos.
6. Áreas de Aplicação do Sistema de Banco de Testes de Dinamômetro Tipo Transmissão SSCH500-4000/10000 500kW
1) Fabricação de veículos pesados: testes de desempenho, verificação de vida útil e inspeção de fábrica de AT, AMT, transmissões hidráulicas e redutores pesados de nova energia para veículos comerciais pesados, veículos de uso especial, veículos militares e outros veículos.
2) Máquinas de construção de grande porte: teste de simulação de condições de trabalho complexas de longa duração e alta carga de transmissões de equipamentos ultra-pesados, como grandes escavadeiras, guindastes sobre esteiras, máquinas de mineração e equipamentos de carga e descarga portuária;
3) Construção naval e engenharia oceânica: Testes de desempenho e verificação de confiabilidade de sistemas de transmissão para navios de pequeno e médio porte, equipamentos de transmissão de energia para plataformas offshore e transmissões para rebocadores portuários;
4) Transmissões industriais de grande porte: Avaliação de desempenho pesado e testes de vida útil de caixas de engrenagens industriais de grande porte, caixas de engrenagens de ventiladores, sistemas de transmissão de laminadores e dispositivos de transmissão de máquinas de cimento;
5) Instituições de pesquisa de ponta: plataformas experimentais centrais para universidades e institutos de pesquisa realizarem pesquisas de ponta em tópicos como otimização da eficiência de transmissão de transmissões pesadas, tecnologia de diagnóstico de falhas, aplicação de novos materiais e tecnologia de economia de energia;
6) Fabricantes de componentes centrais: Verificação de desempenho e testes de controle de qualidade de componentes centrais para transmissões pesadas (engrenagens pesadas, eixos de alta resistência, embreagens pesadas, rolamentos resistentes ao desgaste).
7. Padrões de Referência do Sistema de Banco de Testes de Dinamômetro Tipo Transmissão SSCH500-4000/10000 500kW
1) Norma Nacional: "Métodos de Teste para Bancos de Testes de Transmissões Automotivas" QC/T 29063-2011;
2) Normas da indústria: JB/T 10409-2004 "Métodos de Teste para Transmissões de Máquinas de Engenharia" e GB/T 8542-2008 "Métodos de Teste para Caixas de Engrenagens Industriais";
3) ISO/TR 19972 "Eixos de tomada de força e conexões de entrada de potência para tratores agrícolas e florestais"
4) Normas Empresariais: Especificações de teste internas desenvolvidas com base em normas internacionais como ISO 15085, SAE J2360 e DIN 3990;
5) Normas personalizadas: Podemos adaptar-nos às necessidades específicas dos nossos clientes e adaptar os nossos processos de teste e requisitos técnicos.
8. Entrega e Suporte Pós-Venda
Serviços de entrega
1) Modelo padrão: Envio em 90 dias (incluindo pré-teste antes da entrega para garantir instalação rápida na chegada).
2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística internacional e distribuição para as principais regiões do mundo, incluindo Europa, América, Sudeste Asiático e Oriente Médio (opções de transporte marítimo/terrestre disponíveis, incluindo embalagem segura e tratamento à prova de umidade e ferrugem).
3) Serviços de suporte: Fornecemos documentos completos de certificação CE e ISO e certificados de origem, e um especialista em logística dedicado acompanhará todo o processo para auxiliar no desembaraço aduaneiro e garantir a entrega segura e pontual de equipamentos de grande porte no local.
Suporte pós-venda
1) Compromisso de Garantia: Garantia de 1 ano em componentes centrais (dinamômetro, flange de torque), manutenção vitalícia; serviços gratuitos de solução de problemas e reparo durante o período de garantia, excluindo danos causados por erro humano.
2) Suporte técnico: 24/7 bilíngue (inglês e chinês) serviço, tempo de resposta ≤ 4 horas
3) Serviços de instalação, comissionamento e treinamento: O usuário é responsável pela instalação básica no local. A Seelong enviará dois técnicos profissionais para fornecer orientação no local (incluindo posicionamento e calibração do equipamento, e especificações de conexão de tubulação/linha); o comissionamento do equipamento será tratado inteiramente por nós (incluindo testes de energização, calibração de parâmetros e testes de ligação do sistema); 5 dias de treinamento profissional gratuito de operação serão fornecidos (abrangendo operação do equipamento, configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam proficientes no uso de equipamentos de grande porte.
4) Serviço remoto: Suporta depuração remota via computador, atualizações de sistema e orientação de configuração de solução modular, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas por tempo de inatividade.
9. FAQ
P: Qual é a quantidade mínima de pedido para nossa cooperação?
R: Apoiamos pedidos de teste pequenos de 1 unidade para produtos em estoque.
P: Como posso aprender mais sobre os produtos?
R: Por favor, deixe seu e-mail e enviaremos nosso catálogo eletrônico.
P: Qual é o seu prazo de pagamento?
R: Normalmente 40% de depósito T/T, pago integralmente antes do envio.
P: Qual é o prazo de entrega para meus pedidos?
R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução geral do banco de testes?
R: Deixe seu e-mail, nossa equipe técnica entrará em contato com você sobre o plano detalhado.
P: Posso visitar sua fábrica?
R: Claro, você é sempre bem-vindo para uma visita.
