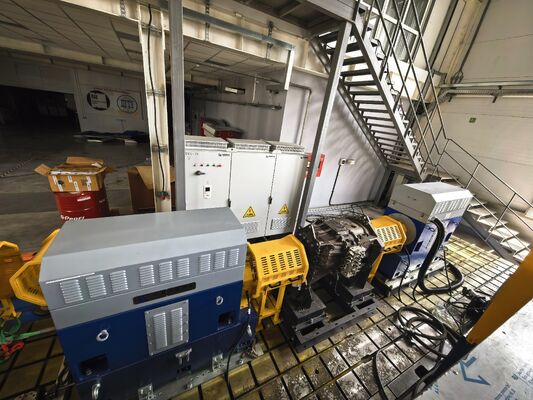

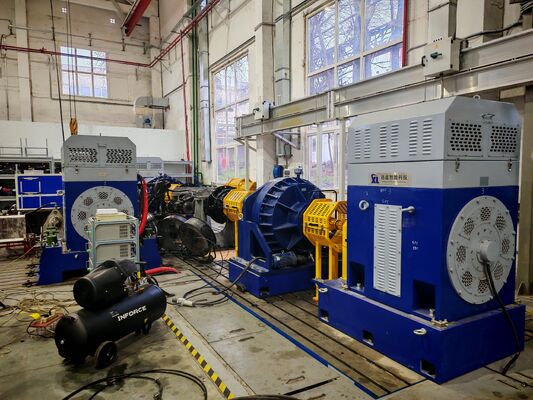

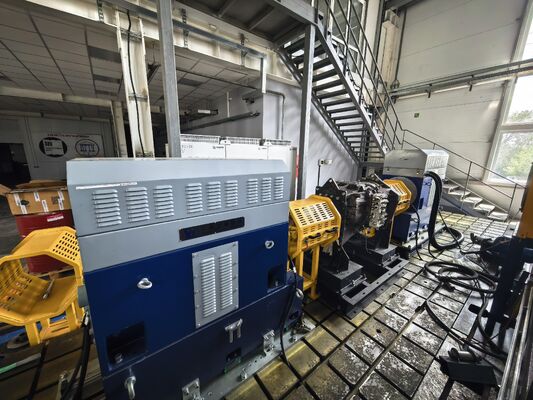

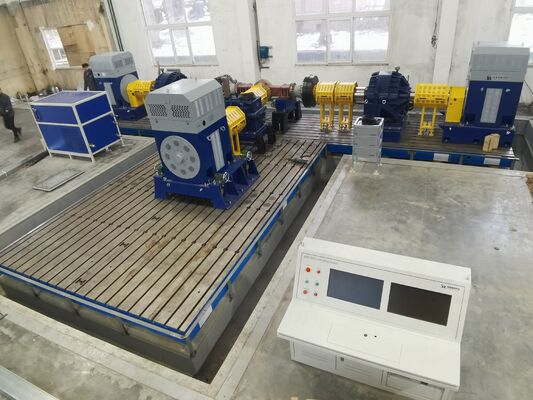

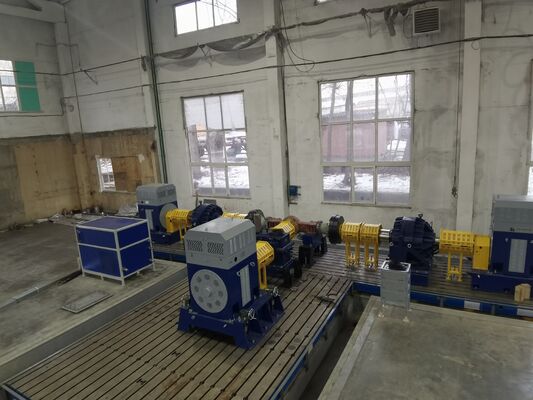

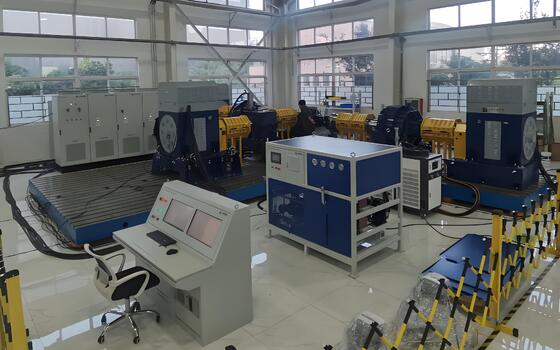

Sistema de bancada de teste de dinamômetro de transmissão SSCD500-1500/3800 500kW 3183 Nm

Imagem Grande : Sistema de bancada de teste de dinamômetro de transmissão SSCD500-1500/3800 500kW 3183 Nm

Detalhes do produto:

Lugar de origem:	China
Marca:	Seelong
Certificação:	CMC, CE, ISO9001, ISO45001, ISO14001
Número do modelo:	SSCD500-1500/3800

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	USD 25000-100000 dollars per set
Detalhes da embalagem:	Madeira compensada em condições de navegar
Tempo de entrega:	90 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	3 conjuntos por mês

Contato

Sistema de bancada de teste de dinamômetro de transmissão SSCD500-1500/3800 500kW 3183 Nm

descrição

Faixa de velocidade:	1500-3800 rpm	Tensão nominal:	380V±10% 50Hz
Torque nominal:	3183 Nm	Intervalo de binário constante:	0-1500 RPM
Constant Power Range:	1500-3800 rpm	Recursos de segurança:	Proteção contra sobrecorrente, sobretensão e superaquecimento
Potência nominal:	500kW	Temperatura operacional:	-10°C a 45°C
Método de resfriamento:	Resfriamento de Água

Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão SSCD500-1500/3800

1. Visão Geral do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão SSCD500-1500/3800

O sistema de bancada de teste de dinamômetro tipo transmissão SSCD500-1500/3800 é uma plataforma de teste integrada profissional projetada para transmissões da classe de 500kW de máquinas de construção, veículos comerciais pesados e veículos especiais. O sistema integra componentes centrais como o dinamômetro de acionamento, dinamômetro de carga, caixa de engrenagens, sensor de torque de alta precisão, sistema inversor de frequência variável, unidade inteligente de medição e controle, módulo de aquisição de dados multicanal, sistema de refrigeração e lubrificação, e pode completar testes de cenário completo, como calibração de desempenho da transmissão, detecção de eficiência da transmissão, teste de durabilidade à fadiga, verificação de confiabilidade, etc. Ele fornece suporte de teste de bancada de alta precisão e alta estabilidade para o projeto de pesquisa e desenvolvimento, inspeção de qualidade de produção e aprovação de tipo de sistemas de transmissão pesada.JB/T 5929-1991 Métodos de Teste para Confiabilidade de Eixos de Acionamento para Máquinas de ConstruçãoNome do ComponenteComponente Principal

Sistema de bancada de teste de dinamômetro de transmissão SSCD500-1500/3800 500kW 3183 Nm 0

Parâmetros Técnicos

Marca	Dinamômetro de acionamento SSCD500-1500/3800Potência nominal 500kW; Torque nominal 3183Nm; Velocidade nominal 1800rpm, velocidade máxima 3800rpm; Suporta controle em malha fechada de torque constante, velocidade constante, potência constante; Tempo de resposta dinâmico ≤10msSeelongDinamômetro de carga SSCD500-1500/3800Potência nominal 500kW; Torque nominal 3183Nm; Velocidade nominal 1800rpm, velocidade máxima 3800rpm; Precisão de controle de torque ≤±0,05%FS; Dissipação de calor por ciclo de resfriamento a água	Seelong
Caixa de engrenagens	Relação de redução 1:3,0; Torque de saída nominal ≥9000Nm; Velocidade de entrada 1800rpm, velocidade de saída 600rpm; Estrutura de acionamento de dente reto de três estágios; Lubrificação por pressão forçada; Alta precisão de coaxialidade; Ruído de operação ≤75dB	Torque nominal do dinamômetro de acionamento
Flange de torque de alta precisão	Faixa 0-6000 Nm /0-10000 Nm opcional; Precisão de medição 0,05%FS; Resolução de velocidade de rotação 0,1rpm; Velocidade de resposta dinâmica ≤1ms	Torque nominal do dinamômetro de acionamento
Sistema inversor de frequência variável	Série ABB ACS880, entrada trifásica AC380V-480V; Frequência de operação 50-60Hz; Usa tecnologia de controle de torque direto; Possui múltiplas proteções de segurança contra sobrecorrente, sobretensão e superaquecimento	Torque nominal do dinamômetro de acionamento
Sistema inteligente de medição e controle XLP-2000	Equipado com um computador industrial IPC710, processador I7, memória de 32G, unidade de estado sólido de 1T; Equipado com software dedicado de medição e controle; Suporta edição de condição de trabalho personalizada e saída de relatório automático	Seelong
Sistema de aquisição de dados	Módulos integrados de aquisição de temperatura, vibração e ruído; Faixa de medição de temperatura -40 a 200 °C, precisão ±0,5 °C; Faixa de aquisição de vibração: 10Hz-10kHz	Seelong
Base de montagem ajustável	Faixa de ajuste de altura central 250-650mm; Capacidade de carga nominal ≥1500kg; Planicidade de instalação ≤0,02mm/m	Torque nominal do dinamômetro de acionamento
Placa de ferro fundido de alta rigidez	Material HT300, resistência à tração ≥350MPa; Estrutura de absorção de choque em favo de mel; Erro de planicidade ≤0,02mm/m	Torque nominal do dinamômetro de acionamento
Acoplamentos de alta carga	Velocidade máxima compatível ≥6000rpm; Torque nominal ≥10.000 Nm; Design de amortecimento elástico; Material resistente ao desgaste e anticorrosivo	Torque nominal do dinamômetro de acionamento
Tampa de proteção de segurança	Estrutura de proteção totalmente fechada; Intertravamento com o equipamento para permitir desligamento automático; Materiais embutidos de absorção de som e redução de ruído	Torque nominal do dinamômetro de acionamento
Resfriador industrial	Capacidade de resfriamento do sistema de 500kW; Precisão de controle de temperatura ±2 °C; Circuitos de resfriamento duplos, compatíveis com o dinamômetro e a caixa de engrenagens sob teste, respectivamente	Torque nominal do dinamômetro de acionamento
Estação automática de lubrificação de óleo	Pressão de fornecimento 0,3-0,6MPa; Vazão ajustável; Controle de temperatura do óleo 30-60 °C; Função de alarme de nível de óleo e filtragem de óleo embutida	Torque nominal do dinamômetro de acionamento
3. Parâmetros Técnicos do Dinamômetro Elétrico SSCD500-1500/3800	Categorias de Parâmetros	Torque nominal do dinamômetro de acionamento
Potência nominal do dinamômetro de acionamento	500kW	Torque nominal do dinamômetro de acionamento

3183Nm

Velocidade nominal do dinamômetro de acionamento	1800rpm
Relação da caixa de engrenagens	1:3,0
Torque máximo de saída	≥9000Nm
Velocidade nominal de saída	600rpm
Precisão de controle de torque do dinamômetro de carga	0,05%FS
Faixa do flange de torque	0-10000Nm
Precisão de medição do flange de torque	0,05% FS
Tensão de entrada do sistema inversor de frequência variável	Trifásica AC380V-480V
Faixa de ajuste de altura central da base de montagem	250-650mm
Carga nominal da base de montagem	≥1500kg
Material da placa de ferro fundido	HT300
4. Vantagens Principais do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão SSCD500-1500/3800	1) Alto torque de saída para condições de teste pesadas
Equipado com um dinamômetro duplo de acionamento e carga de 500kW, acoplado a uma caixa de engrenagens 1:3,0, o torque de saída do sistema excede 9000Nm, combinando perfeitamente com os requisitos de teste de baixo torque e alta velocidade de caixas de engrenagens para máquinas de construção, caminhões pesados e veículos de mineração fora de estrada.	2) Medições de alta precisão garantem dados de teste confiáveis
Com flanges de torque de alta precisão HBM importados, precisão de medição de até 0,05%FS, resposta dinâmica rápida, combinada com análise de potência profissional e aquisição de dados multidimensional, captura com precisão parâmetros chave como torque, potência, temperatura, vibração, etc.	3) Estável e durável com suporte para testes de durabilidade de longo prazo

O sistema inversor é da série ABB ACS880, apresentando tecnologia de controle de torque direto, ampla adaptabilidade de tensão, múltiplas proteções elétricas e pode atender a testes de resistência contínuos de 7×24 horas, com excelente estabilidade operacional do equipamento.4) O redutor possui uma estrutura robusta e longa vida útil

Transmissão de dente reto de três estágios, lubrificação forçada, montagem coaxial de alta precisão, operação suave sob condições de alto torque, baixo ruído, desgaste mínimo e sem necessidade de manutenção frequente para uso a longo prazo.

5) Controle inteligente simplifica as operações de teste

O sistema de medição e controle XLP-2000 pode personalizar condições de teste, monitorar o status de operação em tempo real, armazenar dados automaticamente e gerar relatórios de teste; O sistema de lubrificação e refrigeração controla automaticamente a temperatura e fornece proteção inteligente completa. 5. Áreas de Aplicação do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão SSCD500-1500/3800

1) Teste de transmissão de veículos comerciais pesados: Testes de bancada para desempenho, eficiência, durabilidade e confiabilidade de transmissões para caminhões pesados, ônibus, caminhões basculantes, etc.

2) Teste de máquinas de construção e veículos especiais: Teste de montagem de transmissão para carregadeiras, escavadeiras, máquinas de mineração e veículos fora de estrada.

3) Verificação de pesquisa e desenvolvimento de sistemas de powertrain: Pesquisa e desenvolvimento de produtos, correspondência de parâmetros e testes de certificação de bancada para fabricantes de transmissão e institutos de pesquisa.

4) Inspeção de qualidade de fábrica: Inspeção offline de conjuntos de transmissão, verificação de vedação, teste de operação sem carga/com carga, verificação de desempenho de engate.

6. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão SSCD500-1500/3800

QC/T 568-2019 Métodos de Teste para Caixas de Câmbio Automotivas

QC/T 569-2019 Critérios de Avaliação para Bancadas de Teste de Caixas de Câmbio Automotivas

QC/T 533-2020 Métodos de Teste para Eixos de Acionamento de VeículosQC/T 534-2020 Critérios de Avaliação para Bancadas de Teste de Eixos de Acionamento de Veículos

GB/T 23920-2024 "Eixo para Máquinas de Construção"JB/T 5929-1991 Métodos de Teste para Confiabilidade de Eixos de Acionamento para Máquinas de ConstruçãoJB/T 10634-2023 "Dinamômetro Elétrico"7. Lista de Modelos do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão

ModeloPotência Nominal (kW)

Torque Nominal (Nm)Velocidade Nominal (rpm)Velocidade Máxima (rpm)Faixa de Potência Constante (rpm)

Faixa de Torque Constante (rpm)Precisão de Medição de Torque (%FS)

SSCD15-1000/450015

143

1000

4500

1000-4000

0-1000

0,05

SSCD22-1000/4500

222101000

4500	1000-4000	0-1000	0,05	SSCD30-1000/4500	30	286	1000 4500
1000-4000	0-1000	0,05	SSCD60-1500/5000	300	716	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3800	0-1000	0,05	SSCD60-1500/5000	300	716	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3800	0-1500	0,05	SSCD60-1500/5000	300	716	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3800	0-1500	0,05	SSCD60-1500/5000	350	1528	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3000	0-1500	0,05	SSCD60-1500/5000	350	1528	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3000	0-1000	0,05	SSCD60-1500/5000	350	1528	1500	P: Como obtemos a solução geral da bancada de teste?
1000-3000	0-1500	0,05	SSCD60-1500/5000	300	2865	1500	P: Como obtemos a solução geral da bancada de teste?
1000-2600	0-1000	0,05	SSCD60-1500/5000	300	2865	1500	P: Como obtemos a solução geral da bancada de teste?
1000-2600	0-1500	0,05	SSCD60-1500/5000	300	2865	1500	P: Como obtemos a solução geral da bancada de teste?
1000-2600	0-1500	0,05	SSCD60-1500/5000	60	382	1500	P: Como obtemos a solução geral da bancada de teste?
1500-5000	0-1500	0,05	SSCD60-1500/5000	60	382	1500	P: Como obtemos a solução geral da bancada de teste?
1500-5000	0-1500	0,05	SSCD60-1500/5000	60	382	1500	P: Como obtemos a solução geral da bancada de teste?
1500-5000	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	200	1273	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-5000	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	200	1273	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-4500	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	200	1273	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-4500	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	200	1273	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-4000	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	300	1910	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-4000	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	300	1910	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	350	2228	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	350	2228	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
1500-3800	0-1500	0,05	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
3) Serviços de suporte: Fornecemos documentos completos de certificação CE e ISO e certificados de origem, e um especialista em logística dedicado acompanhará todo o processo para auxiliar no desembaraço aduaneiro e garantir a entrega segura e pontual de equipamentos grandes no local.	Suporte pós-venda	1) Compromisso de garantia: 1 ano de garantia em componentes principais (dinamômetro, flange de torque), manutenção vitalícia; serviços gratuitos de solução de problemas e reparo durante o período de garantia, excluindo danos causados por erro humano.	2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?
R: Suportamos pedidos de teste pequenos de 1 unidade para produtos em estoque.	P: Como posso aprender mais sobre os produtos?	R: Por favor, deixe seu e-mail e enviaremos nosso catálogo eletrônico.	P: Qual é o seu prazo de pagamento?	R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.	P: Qual é o prazo de entrega para meus pedidos?	R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.	P: Como obtemos a solução geral da bancada de teste?

R: Deixe seu e-mail, nossa equipe técnica entrará em contato com você sobre o plano detalhado.

P: Posso visitar sua fábrica?

R: Claro, você é sempre bem-vindo para uma visita.
