SSCD630-1800/4000 630kW 3342Nm Sistema de banco de ensaio do tipo dinamômetro de transmissão pesada

SSCD630-1800/4000 Sistema de banco de ensaio de dinamômetro de transmissão de carga pesada

SSCD630-1800/4000 PesadoDinamômetro do tipo de transmissãoTesteSistema de bancosPrincipais vantagens Resumo

De peso superior a 200 g/m2transmissãos superior a 630 kW, binário de saída máximo superior a 10,000Nm, precisão do controlo do binário ±00,05%, ABB integradoe HBMcomponentes principais, suporta teste de durabilidade de 7× 24 horas, cumpreinternacional enormas nacionais.

1. SSCD630-1800/4000 Sistema de banco de ensaio de dinamômetro de transmissão de carga pesada

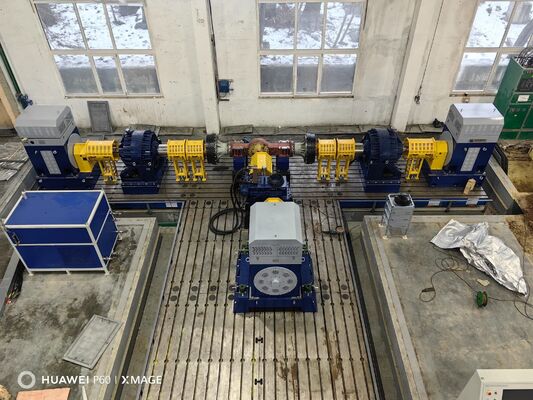

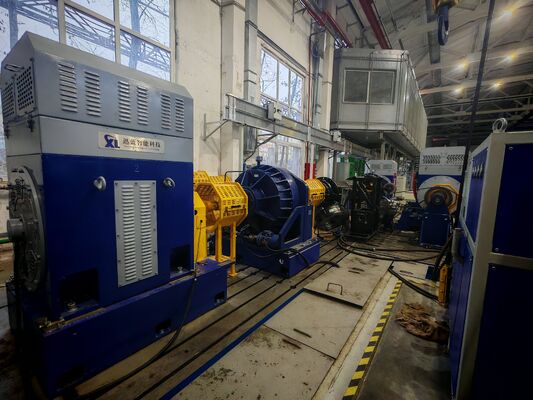

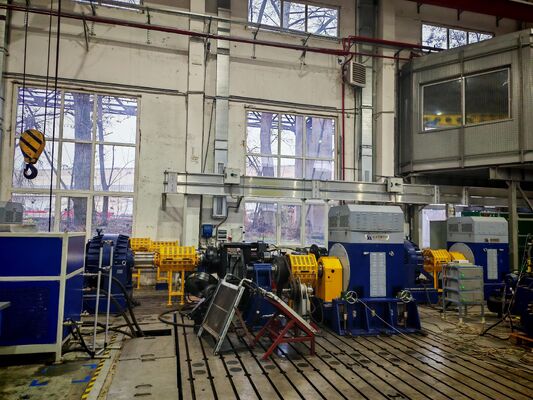

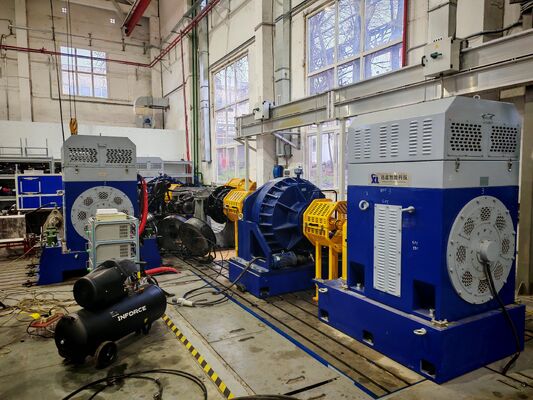

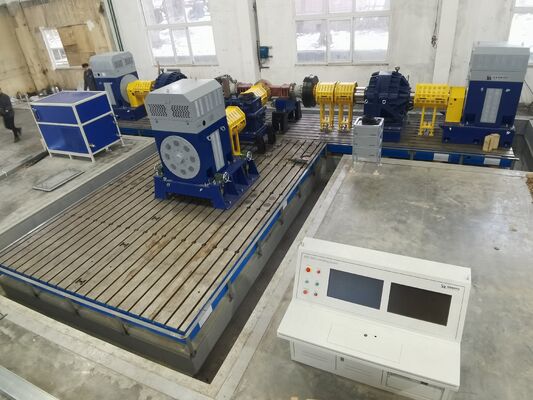

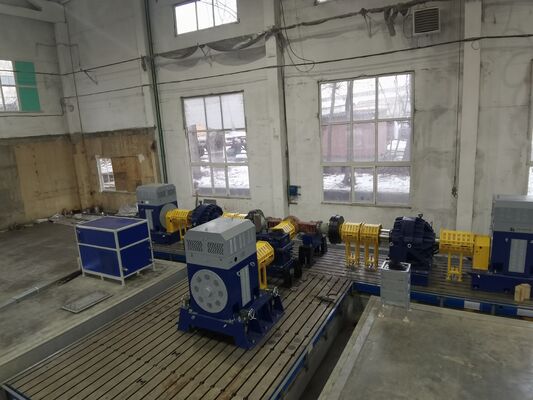

O SSCD630-1800/4000 é um dispositivo de ensaio de transmissão profissional concebido para sistemas de transmissão de alta potência de 630 kW,principalmente para ensaios em banco de transmissões em veículos comerciais superpesados em condições normaisO sistema integra unidades de accionamento e carga de alta potência, caixas de velocidades, componentes de detecção de alta precisão importados,Sistemas de inversores de frequência variável de qualidade industrial, e um sistema inteligente de medição e controlo para completar ensaios de dimensões completas, como a calibração da eficiência da transmissão, a durabilidade à fadiga, a resposta à carga e a verificação da fiabilidade,fornecimento de suporte de teste estável e confiável para o desenvolvimento e finalização de componentes de transmissão pesados e inspeção de fábrica por lotes.

2. SSCD630-1800/4000 Tipo de transmissão pesado Dinamômetro Banco de ensaio Sistema de componentes principais e parâmetros de especificação

3. SSCD630-1800/4000 Dinamômetro elétrico de 630 kW Parâmetros técnicos essenciais

4. SSCD630-1800/4000 Tipo de transmissão pesado Dinamômetro banco de ensaio Sistema de desempenho principal

1)Configuração de dinamômetro duplo de potência ultraalta, que abrange ensaios com cargas pesadas extremas

Com um dinamômetro duplo de acionamento e carga de classe 630 kW, combinado com um redutor dedicado de aumento de binário 1:3 o binário total de saída excede 10.000 Nm,Reproduzindo perfeitamente os cenários de trabalho de baixa velocidade e alto binário dos veículos de mineração, máquinas pesadas de construção e outros equipamentos.

2)Sistema de medição de alta precisão, dados de ensaio fiáveis e rastreáveis

O módulo alemão de detecção de binário de alta precisão HBM, combinado com a aquisição de alta velocidade e algoritmos dedicados, permite a medição precisa de parâmetros como binário, velocidade de rotação, potência,temperatura, vibrações, etc., que satisfaçam os requisitos de dados para os ensaios de I&D e de certificação.

3)Projeto estável de nível industrial, que suporta a operação contínua a longo prazo

Equipado com um inversor de frequência variável da série ABB ACS880 com tecnologia de controlo directo do binário, adaptável à alta tensão, mecanismo de protecção eléctrica triplo,Pode realizar um teste de durabilidade ininterrupto de 7× 24 horas, a estabilidade do sistema satisfaz os requisitos dos ensaios de produção em série e dos ensaios de I&D a longo prazo.

4)Estrutura de acionamento de alta rigidez garante uma operação suave e uma vida útil mais longa

A superfície de dente duro de três estágios, a lubrificação forçada e o processo de montagem de alta coaxialidade garantem baixa vibração, baixo ruído e nenhum choque sob condições de alta torque de saída.O equipamento tem uma longa vida útil e é fácil de manter diariamente.

5)O controlo inteligente durante todo o processo reduz as dificuldades operacionais

O sistema inteligente de medição e controlo XLP-2000 suporta a edição visual das condições de trabalho, a monitorização de curvas em tempo real, o armazenamento automático de dados e a geração de relatórios de ensaio com um clique;O sistema de lubrificação e arrefecimento funciona totalmente automaticamente, reduzindo a intervenção manual.

5. SSCD630-1800/4000 Sistema de banco de ensaio de dinamômetro de transmissão pesada sujeitos de ensaio aplicáveis e cenários

1) Veículo comercial superpesadotransmissões: Ensaios em banco para determinar o desempenho, a eficiência, a durabilidade e a fiabilidade das transmissões dos camiões pesados, dos camiões de descarga de minas e dos grandes autocarros.

2) Máquinas de construção e equipamentos especiais: Ensaios abrangentes de grandes carregadores, escavadeiras de mineração e sistemas de transmissão de veículos todoterreno.

3) Verificação da investigação e desenvolvimento dos sistemas de transporte: desenvolvimento de novos produtos, otimização do desempenho, ensaios de homologação para fabricantes de transmissões e instituições de investigação.

4) Inspecção de fábrica da produçãolinha: Verificação rápida da inspecção fora da linha do conjunto de transmissão, vedação, condições de carregamento/não carregamento e desempenho de turnos.

6. SSCD630-1800/4000 Padrões de referência do sistema de banco de ensaio do dinamômetro de transmissão de carga pesada

QC/T 568-2019 Métodos de ensaio para caixas de engrenagens automotivas

QC/T 569-2019 Critérios de avaliação do banco de ensaio das caixas de velocidades automotivas

QC/T 533-2020 Métodos de ensaio dos eixos motrizes dos veículos

QC/T 534-2020 Critérios de avaliação do banco de ensaio do eixo de tração do veículo

GB/T 23920-2024 "Eixo para máquinas de construção"

JB/T 5929-1991 Métodos de ensaio para a fiabilidade dos eixos de accionamento de máquinas de construção

JB/T 10634-2023 Dinamômetro elétrico

7. Tipo de transmissão Dinamômetro Sistema de banco de ensaio Lista de modelos

Suporta serviços personalizados: a faixa de velocidade, a faixa de binário, as funções do software de teste e as soluções especiais de adaptação ao ambiente podem ser personalizadas de acordo com os requisitos.

8Entrega e apoio pós-venda

Serviços de entrega

1) Modelos normalizados: Navios no prazo de 90 dias (incluindo testes prévios antes da entrega para garantir uma instalação rápida à chegada).

2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística internacional e distribuição para as principais regiões do mundo incluindo Europa, América, Sudeste Asiático,e Oriente Médio (opções de transporte marítimo / terrestre disponíveis), incluindo embalagens seguras e tratamento à prova de umidade e de ferrugem).

3) Serviços de apoio: Fornecemos documentos completos de certificação CE e ISO e certificados de origem,e um especialista em logística dedicado irá acompanhar durante todo o processo para ajudar no desalfandegamento e garantir a entrega segura e atempada de equipamentos grandes para o local.

Apoio pós-venda

1) Compromisso de garantia:Garantia de 1 ano para os componentes principais (dinamômetro, flange de binário), manutenção ao longo da vida; serviços gratuitos de reparação e solução de problemas durante o período de garantia, excluindo danos causados por erro humano.

2) Apoio técnico:Serviço bilíngue 24 horas por dia, 7 dias por semana (inglês e chinês), tempo de resposta ≤ 4 horas

3) Serviços de instalação, colocação em serviço e formaçãoSeelong enviará dois técnicos profissionais para prestar orientação no local (incluindo o posicionamento e calibração dos equipamentos,e especificações de ligação de tubulação/linha)- a colocação em serviço do equipamento será inteiramente feita por nós (incluindo testes de ligação, calibração de parâmetros e testes de ligação do sistema);Serão fornecidos 3 dias de formação profissional gratuita em operação (que abrangem a operação de equipamento), configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam competentes na utilização de equipamentos de grande escala.

4) Serviço à distância: Suporta depuração remota via computador, atualizações do sistema e orientação de configuração de soluções modulares, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas de tempo de inatividade.

9. FAQ

P: Qual é a quantidade mínima de encomenda para a nossa cooperação?
R: Apoiamos pequenas encomendas de 1pcs para produtos de estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe o seu e-mail e enviaremos-lhe o seu livro de amostras eletrónicas.
P: Qual é o prazo de pagamento?
R: Normalmente 30% T/T depósito, pagar na íntegra antes do envio.
P: Qual é o prazo para os meus pedidos?
R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução global do banco de teste?
R: Deixe-nos o seu e-mail, a nossa equipa técnica comunicará consigo sobre o plano detalhado.
P: Posso visitar a sua fábrica?
R: Claro, você é sempre bem-vindo para ter uma visita.

10Os nossos certificados.
