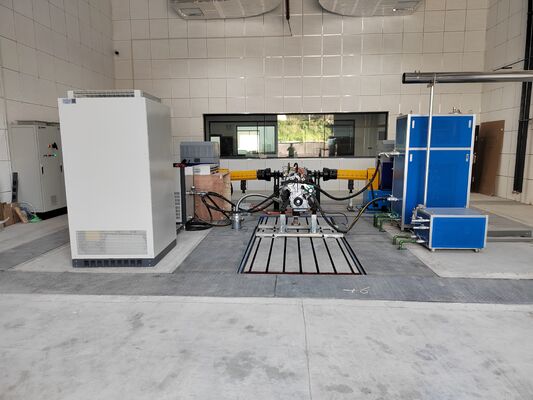

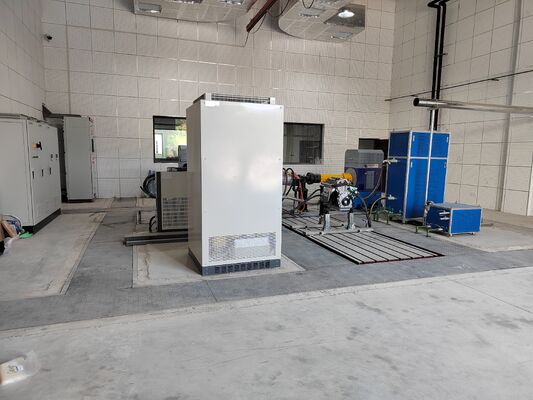

Sistema de banco de ensaio de dinamômetro para transmissão de automóveis de passageiros SSCG160-3000/10000 160kW

SSCG160-3000/10000 Sistema de banco de ensaio do tipo dinamômetro de transmissão de veículos de passageiros de 160 kW

1. SSCG160-3000/10000 Tipo de transmissão do veículo de passageiros Dinamômetro Sistema de banco de ensaio

OSSCG160-3000/10000 Sistema de banco de ensaio do tipo de transmissão do veículo de passageirosum ensaio dedicado de potência média e alta velocidadeplataformaconcebido para odesenvolvimento e ensaios de sedãs, SUVs e MPVs de combustível convencional, híbridoO sistema integra módulos de núcleo (Core Modules) que permitem a transmissão automática de um sistema de transmissão automática.tais como o dinamômetro de alta velocidade da classe 160kW, o dinamômetro de carga de alta velocidade, a flange de binário de alta precisão, o sistema de inversor ABB, o sistema inteligente de medição e controlo XLP-2000,Sistema de aquisição de dados multicanal,etc. Pode cobrirOVerificação do desempenho, ensaios de eficiência da transmissão, análise da qualidade dos turnos, avaliação da durabilidade e fiabilidade das caixas de velocidades dos automóveis de passageirosEm condições de ultra-alta velocidade, com uma velocidade de 10 000 rpm, e perfeitamente adaptado aoRequisitos de ensaio para cenário completode caixas de velocidades de combustível convencionais de 1,5 a 2,0 litros, DHT híbrido, reductores de tração elétrica de alta velocidade,Fornecer uma solução de ensaio de banco completa, precisa e estável para o desenvolvimento de produtos, inspeção de fábrica e calibração de desempenho de sistemas de transmissão de energia médios e pequenos.

2. SSCG160-3000/10000 Tipo de transmissão de veículos de passageiros de 160 kW Dinamômetro banco de ensaio Sistema de componentes principais Descrição

3. SSCG160-3000/10000 160kW Dinamômetro elétrico Parâmetros técnicos

4. SSCG160-3000/10000 Tipo de transmissão de veículos de passageiros 160kW Dinamômetro Sistema de banco de teste Vantagens principais

1)Configuração de potência média + alta RPM, que cobre com precisão o mercado de automóveis de passageiros convencional

Equipado com um motor de classe 160 kW + dinâmetro de carga, com uma velocidade nominal de 3000 rpm e umVelocidade máxima superior a 10000 rpm, corresponde perfeitamente aos requisitos de ensaio deTransmissões de combustível convencionais de 1,5 a 2,0 litros, DHT híbrido e redutores elétricos de alta velocidade.

2)Design de transmissão de ultra-alta velocidade, adaptada estavelmente a condições de 10.000 rpm

Com acoplamentos de alta velocidade de balanço dinâmico de grau G1, estrutura de transmissão leve de alta rigidez e sistema de rolamento de alta velocidade dedicado, garantecoaxialidade estável, baixa vibração, baixo ruído, e sem atenuação durante o funcionamento contínuo a longo prazo em testes de velocidades ultra-altas a 10.000 RPM.

3)A configuração leve para potência média e baixa oferece melhor relação custo/benefício e versatilidade

Pequena dimensão, baixo consumo de energia e melhor custo de aquisição,É adequado para pequenas e médias empresas de transporte, institutos de investigação e instituições de ensaios de terceiros, tendo em conta o desempenho e a relação entre entrada e saída.

4)A precisão da medição dinâmica é excelente e a rastreabilidade dos dados é fiável

Com flange de binário de alta precisão HBM, precisão de medição 0,05%FS, resposta dinâmica ≤1ms, combinado com unidade de aquisição de dados de alta velocidade, pode capturar com precisão parâmetros dinâmicos como velocidade,torque, potência, temperatura, vibração, etc., satisfazendo os requisitos de testes e certificação refinados.

5)Medição e controlo inteligentes + protecção em todos os cenários, funcionamento eficiente e estável

O sistema de medição e controlo XLP-2000 suporta a edição das condições de trabalho, o controlo em tempo real, o armazenamento de dados e a geração automática de relatórios;A estação de lubrificação de óleo e o arrefecedor de duplo circuito conseguem um controlo preciso da temperatura, e o sistema de frequência variável ABB fornece várias proteções elétricas para atender ao teste de durabilidade contínua de 24 horas.

5. SSCG160-3000/10000 Tipo de transmissão de veículos de passageiros 160kW Dinamômetro Sistema de banco de ensaio Campos de aplicação

1) Caixas de engrenagem de veículos de passageiros de combustível comum: Ensaios de desempenho, eficiência, qualidade de mudança, durabilidade e fiabilidade das caixas de combustível dos sedãs de 1,5 a 2,0 litros, dos SUV e dos MPVdentro de 10.000 RPM.

2) Transmissão específica híbrida (DHT): Ensaios de divisão de potência, comutação da proporção de velocidades, eficiência em alta velocidade, durabilidade e fiabilidade para transmissões híbridas.

3) Redutores de potência elétrica de alto desempenho: Redutores de alta velocidade para veículos puramente elétricos, 10 000 RPM, desempenho a velocidades ultra-altas e verificação da fiabilidade dos conjuntos principais de redução.

4) Investigação e desenvolvimento e inspecção de fábrica: Calibração por pequenas e médias empresas de transmissão de energia, ensaios de transmissão por institutos de investigação, inspecção da qualidade dos conjuntos de transmissão fora da linha de produção,Verificação da vedação.

6. SSCG160-3000/10000 Tipo de transmissão de automóveis de passageiros de 160 kW Dinamômetro Padrões de referência do sistema de banco de ensaio

QC/T 568-2019 Métodos de ensaio para caixas de engrenagens automotivas

QC/T 569-2019 Critérios de avaliação do banco de ensaio das caixas de velocidades automotivas

QC/T 533-2020 Métodos de ensaio dos eixos motrizes dos veículos

QC/T 534-2020 Critérios de avaliação do banco de ensaio do eixo de tração do veículo

GB/T 23920-2024 "Eixo para máquinas de construção"

JB/T 5929-1991 Métodos de ensaio para a fiabilidade dos eixos de accionamento de máquinas de construção

JB/T 10634-2023 Dinamômetro elétrico

7. Tipo de transmissão Dinamômetro Sistema de banco de ensaio Lista de modelos

Suporta serviços personalizados: a faixa de velocidade, a faixa de binário, as funções do software de teste e as soluções especiais de adaptação ao ambiente podem ser personalizadas de acordo com os requisitos.

8Entrega e apoio pós-venda

Serviços de entrega

1) Modelos normalizados: Navios no prazo de 90 dias (incluindo testes prévios antes da entrega para garantir uma instalação rápida à chegada).

2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística internacional e distribuição para as principais regiões do mundo incluindo Europa, América, Sudeste Asiático,e Oriente Médio (opções de transporte marítimo / terrestre disponíveis), incluindo embalagens seguras e tratamento à prova de umidade e de ferrugem).

3) Serviços de apoio: Fornecemos documentos completos de certificação CE e ISO e certificados de origem,e um especialista em logística dedicado irá acompanhar durante todo o processo para ajudar no desalfandegamento e garantir a entrega segura e atempada de equipamentos grandes para o local.

Apoio pós-venda

1) Compromisso de garantia:Garantia de 1 ano para os componentes principais (dinamômetro, flange de binário), manutenção ao longo da vida; serviços gratuitos de reparação e solução de problemas durante o período de garantia, excluindo danos causados por erro humano.

2) Apoio técnico:Serviço bilíngue 24 horas por dia, 7 dias por semana (inglês e chinês), tempo de resposta ≤ 4 horas

3) Serviços de instalação, colocação em serviço e formaçãoSeelong enviará dois técnicos profissionais para prestar orientação no local (incluindo o posicionamento e calibração dos equipamentos,e especificações de ligação de tubulação/linha)- a colocação em serviço do equipamento será inteiramente feita por nós (incluindo testes de ligação, calibração de parâmetros e testes de ligação do sistema);Serão fornecidos 3 dias de formação profissional gratuita em operação (que abrangem a operação de equipamento), configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam competentes na utilização de equipamentos de grande escala.

4) Serviço à distância: Suporta depuração remota via computador, atualizações do sistema e orientação de configuração de soluções modulares, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas de tempo de inatividade.

9. FAQ

P: Qual é a quantidade mínima de encomenda para a nossa cooperação?
R: Apoiamos pequenas encomendas de 1pcs para produtos de estoque.
P: Como posso saber mais sobre os produtos?
R: Por favor, deixe o seu e-mail e enviaremos-lhe o seu livro de amostras eletrónicas.
P: Qual é o prazo de pagamento?
R: Normalmente 30% T/T depósito, pagar na íntegra antes do envio.
P: Qual é o prazo para os meus pedidos?
R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução global do banco de teste?
R: Deixe-nos o seu e-mail, a nossa equipa técnica comunicará consigo sobre o plano detalhado.
P: Posso visitar a sua fábrica?
R: Claro, você é sempre bem-vindo para ter uma visita.
