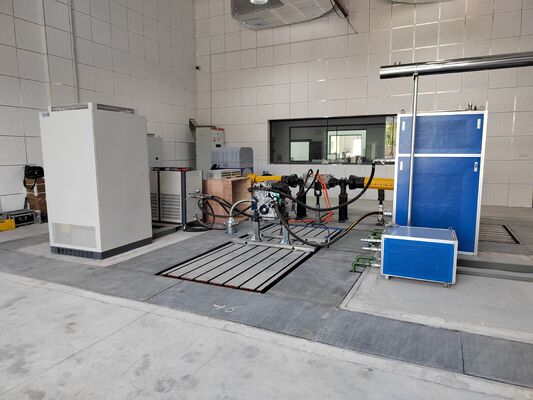

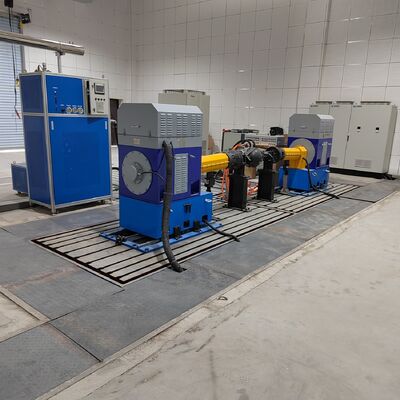

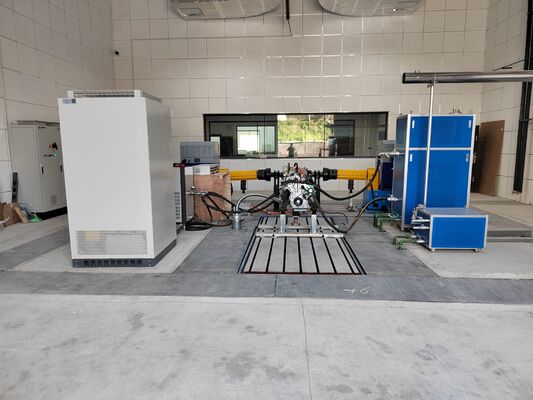

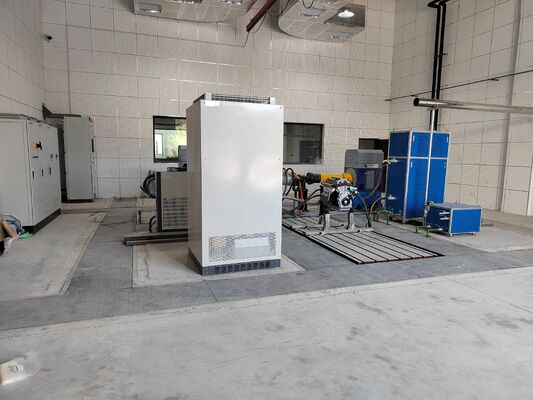

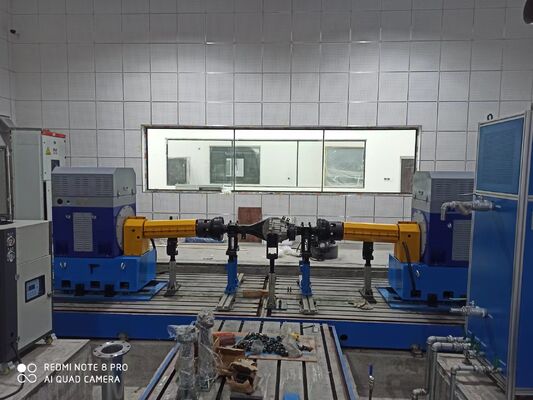

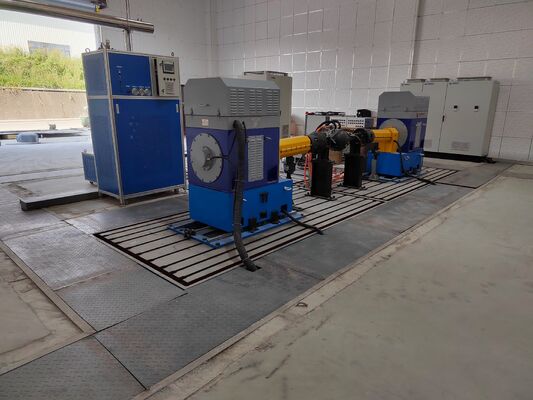

SSCG250-3000/8000 Sistema de banco de ensaio de tipo dinamômetro de transmissão de veículos de passageiros de 250 kW

SSCG250-3000/8000 250kW Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de PasseioTipo Dinamicômetro

1. Visão Geral do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de Passeio SSCG250-3000/8000 250kW

O sistema de bancada de teste de dinamômetro elétrico SSCG250-3000/8000 para desempenho de transmissão de veículos de passeio é uma plataforma de teste dedicada de alta precisão projetada para pesquisa, desenvolvimento e teste de sistemas de transmissão para veículos de passeio a combustão interna comuns, SUVs e MPVs. O sistema integra módulos centrais como dinamômetro de acionamento de alta velocidade, dinamômetro de carga de alta velocidade, flange de torque de alta precisão, sistema inversor ABB, sistema inteligente de medição e controle XLP-2000, sistema de aquisição de dados multicanal, etc. Ele fornece uma solução de teste em bancada completa, precisa e estável para o desenvolvimento, inspeção de fábrica e calibração de desempenho de caixas de câmbio de veículos a combustão sob 8000rpm para verificação de desempenho em alta velocidade, teste de eficiência de transmissão, análise de qualidade de mudança, avaliação de durabilidade e confiabilidade. Perfeitamente adaptado aos requisitos de teste de até 8000rpm para caixas de câmbio a combustão.

2. Descrição dos Componentes Principais do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de Passeio SSCG250-3000/8000 250kW

3. Parâmetros Técnicos do Sistema de Bancada de Teste de Dinamômetro Elétrico SSCG250-3000/8000 250kW

4. Vantagens Principais do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de Passeio SSCG250-3000/8000 250kW

1) Estrutura de reboque com duplo dinamômetro, combinando precisamente com testes de transmissão a combustão

Equipado com o dinamômetro de acionamento + carga de alta velocidade SSCG250-3000/8000 com velocidade nominal de 3000rpm e velocidade máxima de 8000rpm, cobrindo totalmente todas as condições de velocidade de caixas de câmbio de veículos de passeio a combustão. O dinamômetro de acionamento simula a entrada de potência do motor, e o dinamômetro de carga simula a resistência de condução do veículo, o que pode reproduzir verdadeiramente o estado de trabalho real da transmissão e atender aos testes completos de desempenho, eficiência, durabilidade, etc.

2) Excelente precisão de medição dinâmica

Com flange de torque de alta precisão HBM, precisão de medição de 0,05%FS, resposta dinâmica ≤1ms, combinado com unidade de aquisição de dados de alta velocidade, ele pode capturar com precisão parâmetros dinâmicos como velocidade, torque, potência, temperatura, vibração, etc., atendendo aos requisitos de teste fino e rastreabilidade de dados de transmissão a combustão.

3) Operação estável e confiável, adequada para testes de durabilidade de longo prazo

Equipado com sistema inversor de frequência variável série ABB ACS880 com tecnologia de controle de torque direto, entrada de tensão ampla de 380V-480V com proteção tripla contra sobrecorrente, sobretensão e superaquecimento, ele pode atender a testes de durabilidade contínuos de alta velocidade de 24 horas, operação suave e controle preciso a 8000rpm.

4) Design especial para acionamento de alta velocidade, seguro e durável

Com acoplamentos de alta velocidade com balanceamento dinâmico de grau G1, base de montagem de alta rigidez e estrutura de transmissão de alta precisão, garante coaxialidade estável, baixa vibração e baixo ruído em testes de alta velocidade de 8000rpm, e operação segura e confiável a longo prazo.

5) Medição e controle inteligentes, operação eficiente e conveniente

O sistema de medição e controle XLP-2000 suporta edição de condições de trabalho, monitoramento em tempo real, armazenamento de dados e geração automática de relatórios; A estação de óleo lubrificante e o chiller de circuito duplo alcançam controle preciso de temperatura e proteção automática, aumentando significativamente a eficiência do teste e a conveniência operacional.

5. Campos de Aplicação do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de Passeio SSCG250-3000/8000 250kW

1) Caixas de câmbio tradicionais de veículos de passeio a combustão: Testes de desempenho, eficiência, qualidade de mudança, durabilidade e confiabilidade de caixas de câmbio para sedans, SUVs e MPVs dentro de 8000rpm.

2) Pesquisa e desenvolvimento e verificação de transmissão: Pesquisa e desenvolvimento de sistemas de transmissão, correspondência de parâmetros, testes de certificação em bancada por empresas de transmissão a combustão e institutos de pesquisa.

3) Inspeção de fábrica e controle de qualidade: Inspeção offline de conjuntos de transmissão de veículos de passeio a combustão, vedação, operação sem carga/carga em alta velocidade e verificação de desempenho de mudança.

6. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Veículos de Passeio SSCG250-3000/8000 250kW

QC/T 568-2019 Métodos de Teste para Caixas de Câmbio Automotivas

QC/T 569-2019 Critérios de Avaliação para Bancada de Teste de Caixas de Câmbio Automotivas

QC/T 1376-2020 Método de Teste para Conjuntos de Transmissão de Veículos de Passeio

GB/T 30038-2013 Métodos de Teste para Confiabilidade de Transmissões Automotivas

JB/T 10634-2023 Dinamômetro Elétrico

7. Lista de Modelos do Sistema de Bancada de Teste de Dinamômetro Tipo Transmissão

Suporta serviços personalizados: Faixa de velocidade, faixa de torque, funções de software de teste e soluções de adaptação a ambientes especiais podem ser personalizadas de acordo com os requisitos.

8. Entrega e Suporte Pós-Venda

Serviços de entrega

1) Modelos padrão: Envio em até 90 dias (incluindo pré-teste antes da entrega para garantir instalação rápida na chegada).

2) Modelos personalizados: Entrega em 90-120 dias, cobrindo logística internacional e distribuição para as principais regiões do mundo, incluindo Europa, América, Sudeste Asiático e Oriente Médio (opções de transporte marítimo/terrestre disponíveis, incluindo embalagem segura e tratamento à prova de umidade e ferrugem).

3) Serviços de suporte: Fornecemos documentos completos de certificação CE e ISO e certificados de origem, e um especialista em logística dedicado acompanhará todo o processo para auxiliar no desembaraço aduaneiro e garantir a entrega segura e pontual de equipamentos grandes no local.

Suporte pós-venda

1) Compromisso de garantia: Garantia de 1 ano em componentes principais (dinamômetro, flange de torque), manutenção vitalícia; serviços gratuitos de solução de problemas e reparo durante o período de garantia, excluindo danos causados por erro humano.

2) Suporte técnico: Serviço bilíngue (inglês e chinês) 24/7, tempo de resposta ≤ 4 horas

3) Serviços de instalação, comissionamento e treinamento: O usuário é responsável pela instalação básica no local. A Seelong enviará dois técnicos profissionais para fornecer orientação no local (incluindo posicionamento e calibração do equipamento, e especificações de conexão de tubulação/linha); o comissionamento do equipamento será tratado inteiramente por nós (incluindo testes de energização, calibração de parâmetros e testes de ligação do sistema); 3 dias de treinamento profissional gratuito de operação serão fornecidos (cobrindo operação do equipamento, configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam proficientes no uso de equipamentos de grande escala.

4) Serviço remoto: Suporta depuração remota via computador, atualizações de sistema e orientação de configuração de solução modular, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas por inatividade.

9. FAQ

P: Qual é a quantidade mínima de pedido para nossa cooperação?
R: Suportamos pedidos de teste pequenos de 1 unidade para produtos em estoque.
P: Como posso aprender mais sobre os produtos?
R: Por favor, deixe seu e-mail e enviaremos nosso catálogo eletrônico.
P: Qual é o seu prazo de pagamento?
R: Normalmente 30% de depósito T/T, pagamento integral antes do envio.
P: Qual é o prazo de entrega para meus pedidos?
R: Ciclo de produção de dinamômetros é de 6-8 semanas, ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.
P: Como obtemos a solução geral da bancada de teste?
R: Deixe seu e-mail, nossa equipe técnica comunicará com você sobre o plano detalhado.
P: Posso visitar sua fábrica?
R: Claro, você é sempre bem-vindo para uma visita.
