Sistema de banco de ensaio dinamométrico para redutor de acionamento elétrico puro SSCH160-4000-15000 160kW

160kW Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000

1. Visão Geral do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000 160kW

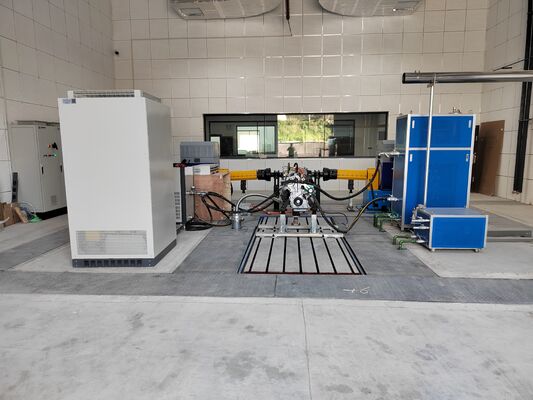

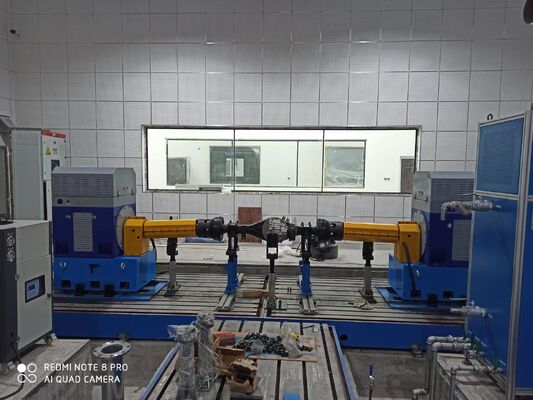

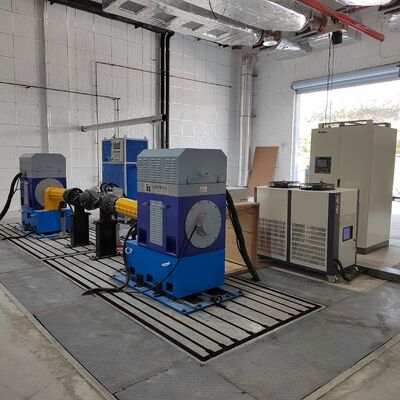

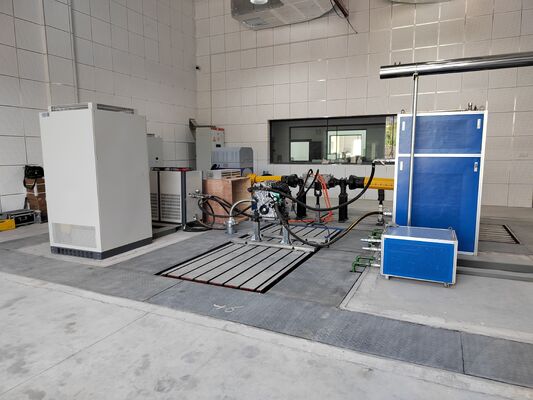

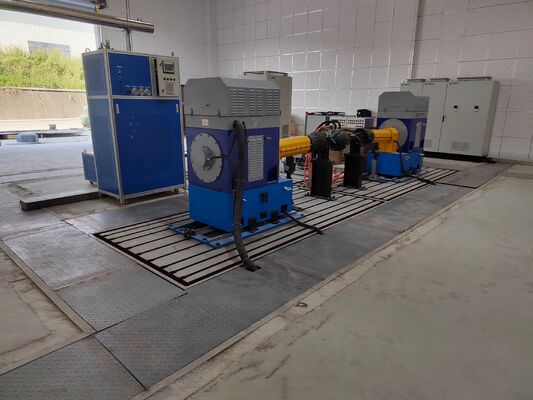

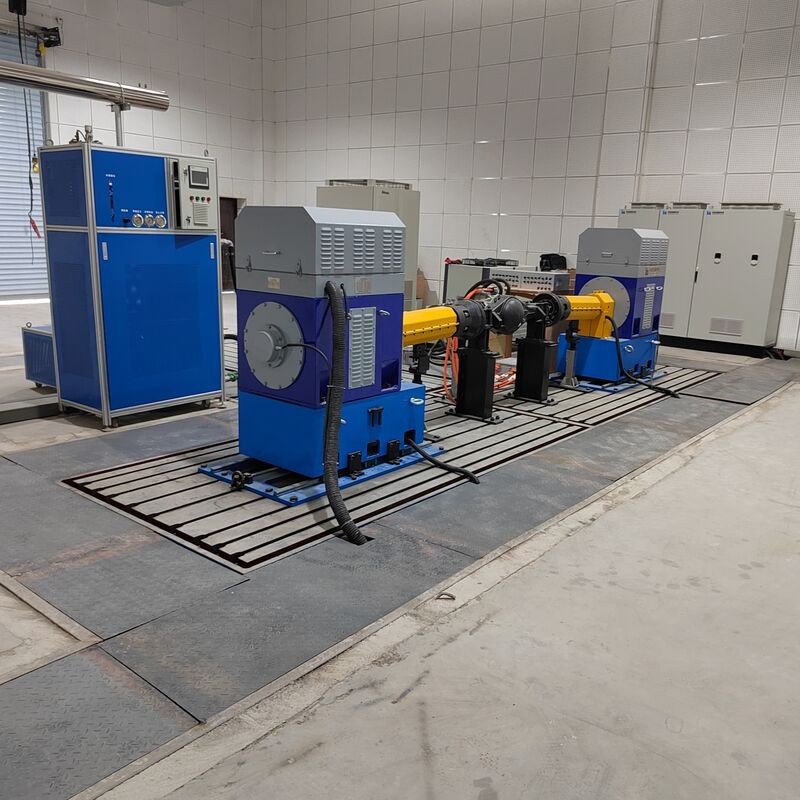

O Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000 160kW é uma plataforma dedicada de alta velocidade, alto torque e alta precisão projetada para o desenvolvimento e teste de redutores, eixos de acionamento elétrico, e redutores de estágio único/múltiplo para proprietários de veículos de passageiros puramente elétricos. O sistema integra módulos centraiscomo dinamômetro de acionamento de alta velocidade, dinamômetro de carga de baixo torque e alta velocidade, flange de torque de alta precisão, sistema inversor de frequência variável ABB, sistema inteligente de medição e controle XLP-2000, sistema de aquisição de dados multicanal,etc. Ele pode cobrir a verificação de desempenho, teste de eficiência de transmissão, análise NVH, características de aumento de temperatura e avaliação de confiabilidade de durabilidade de redutores puramente elétricos em condições de ultra-alta velocidade com velocidade de entrada de até 15.000 RPM, atendendo perfeitamente aos requisitos de teste em todos os cenários de sistemas de acionamento elétrico para veículos de passageiros puramente elétricos convencionais. Fornece uma solução completa, precisa e estável de teste em bancada para o desenvolvimento, inspeção de fábrica e calibração de desempenho de redutores puramente elétricos.

2. Descrição dos Componentes Principais do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000 160kW

3. Parâmetros Técnicos do Dinamômetro Elétrico SSCH160-4000-15000 160kWCategorias de Parâmetros

1) Entrada de alta velocidade + saída de alto torque, combinando precisamente as características de teste de redutores puramente elétricosA extremidade de acionamento utiliza um dinamômetro de alta velocidade de 160kW/4000-15000rpm para simular realisticamente as condições de entrada do motor de acionamento elétrico puro; A extremidade de carga é equipada com um dinamômetro de baixo torque e alta velocidade de 300kW/1500rpm/1910Nm, que replica perfeitamente as características de carga de alto torque na extremidade de saída do redutor e cobre precisamente o teste de condição de trabalho completa do redutor puramente elétrico.

2) Design especial para acionamento de ultra-alta velocidade, operação estável a 15000rpmCom acoplamentos de alta velocidade de balanceamento dinâmico grau G1, estrutura de transmissão de alta rigidez e sistema de rolamentos de alta velocidade, garante coaxialidade estável, baixa vibração e baixo ruído em testes de ultra-alta velocidade de 15000rpm, atendendo aos requisitos de testes de eficiência em alta velocidade, NVH e confiabilidade de durabilidade.

3) A precisão da medição dinâmica é excelente e a rastreabilidade dos dados é confiável

Com a flange de torque de alta precisão HBM, precisão de medição de 0,15% FS, resposta dinâmica ≤1ms, combinada com a unidade de aquisição de dados multicanal, pode capturar precisamente parâmetros chave como velocidade, torque, potência, temperatura, vibração, ruído, etc., atendendo aos requisitos de teste e certificação refinados de redutores puramente elétricos.4) Opera de forma estável e confiável, e é adequado para testes de durabilidade de longo prazo

Com o sistema de conversão de frequência de controle vetorial ABB, entrada de ampla tensão 380V-480V, com proteção tripla contra sobrecorrente, sobretensão e superaquecimento, pode atender a testes de durabilidade contínuos de alta velocidade e alto torque de 24 horas, operação suave de longo prazo e controle preciso.

5) Medição e controle inteligentes, operação eficiente e convenienteO sistema de medição e controle XLP-2000 suporta edição de condições de trabalho, monitoramento em tempo real, armazenamento de dados e geração automática de relatórios; A estação de óleo lubrificante e o chiller de circuito duplo alcançam controle preciso de temperatura e proteção automática, aumentando significativamente a eficiência do teste e a conveniência operacional.

5. Áreas de Aplicação do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000 160kW

1) Redutores de veículos de passageiros puramente elétricos: testes de desempenho, eficiência, aumento de temperatura, NVH, durabilidade, confiabilidade de redutores principais, redutores de estágio único, conjuntos de eixos de acionamento elétrico dentro de 15.000 RPM.

2) Pesquisa e desenvolvimento e verificação de sistemas de acionamento elétrico

: Pesquisa e desenvolvimento de sistemas de transmissão de acionamento elétrico para empresas e institutos de pesquisa de acionamento elétrico puro, correspondência de parâmetros, testes de certificação em bancada.3) Inspeção de fábrica e controle de qualidade

: Inspeção offline de conjuntos de redutores puramente elétricos, vedação, operação sem carga/carga em alta velocidade, verificação de eficiência.

6. Padrões de Referência do Sistema de Bancada de Teste de Dinamômetro para Transmissão de Redutor de Acionamento Elétrico Puro SSCH160-4000-15000 160kWQC/T 568-2019 Métodos de Teste para Caixas de Câmbio Automotivas,

QC/T 1376-2020 Métodos de Teste para Conjuntos de Transmissão de Veículos de Passageiros, GB/T 30038-2013 Métodos de Teste para confiabilidade de caixas de câmbio automotivas,

JB/T 10634-2023 Dinamômetros Elétricos,GB/T 18488-2015 "Sistemas de Motor de Acionamento para veículos elétricos"

7. Lista de Modelos de Sistemas de Bancada de Teste de Dinamômetro Tipo TransmissãoModelo

Potência Nominal (kW)Torque Nominal (Nm)

Velocidade Nominal (rpm)

Velocidade Máxima (rpm)

Faixa de Potência Constante (rpm)

Faixa de Torque Constante (rpm)

Precisão de Medição de Torque

SSCH30-4500/18000

3) Serviços de instalação, comissionamento e treinamento: O usuário é responsável pela instalação básica no local. A Seelong enviará dois técnicos profissionais para fornecer orientação no local (incluindo posicionamento e calibração do equipamento, e especificações de conexão de tubulação/linha); o comissionamento do equipamento será tratado inteiramente por nós (incluindo testes de energização, calibração de parâmetros e testes de ligação do sistema); 3 dias de treinamento profissional gratuito de operação serão fornecidos (cobrindo operação do equipamento, configurações de parâmetros, manutenção diária e solução de problemas) para garantir que os operadores sejam proficientes no uso de equipamentos de grande escala.

4) Serviço remoto: Suporta depuração remota via computador, atualizações de sistema e orientação de configuração de solução modular, resolvendo rapidamente problemas técnicos durante o uso e minimizando perdas por tempo de inatividade.

9. Perguntas Frequentes

P: Qual é a quantidade mínima de pedido para nossa cooperação?R: Suportamos pedidos de teste pequenos de 1 unidade para produtos em estoque.

P: Como posso aprender mais sobre os produtos?R: Por favor, deixe seu e-mail e enviaremos seu catálogo eletrônico.

P: Qual é o seu prazo de pagamento?R: Normalmente 30% de depósito T/T, pague integralmente antes do envio.

P: Qual é o prazo de entrega para meus pedidos?

R: O ciclo de produção de dinamômetros é de 6-8 semanas, o ciclo de produção de sensores é de 2-3 semanas, outros produtos, por favor, entre em contato conosco.P: Como obtemos a solução geral da bancada de teste?

R: Deixe-nos seu e-mail, nossa equipe técnica se comunicará com você sobre o plano detalhado.P: Posso visitar sua fábrica?

R: Claro, você é sempre bem-vindo para uma visita.10. Nossos Certificados
