120kW 500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica120kW 360Nm 6500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica
Simulação real: A bancada de teste do motor pode simular verdadeiramente várias condições de trabalho do motor durante a operação do veículo, como aceleração, desaceleração e mudanças de carga, avaliando assim com precisão o desempenho do motor no ambiente de trabalho real.
120kW 500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica120kW 360Nm 6500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica00 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica Descrição
| Configuração |
Descrição |
| Dinamômetro elétrico |
Como um dispositivo de carga/arrasto para o motor, o dinamômetro elétrico é usado para carregar/arrastar o motor. |

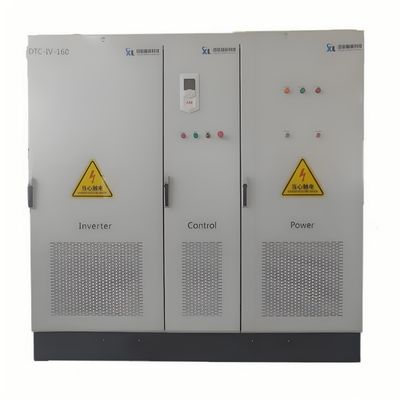

| Sistema inversor de frequência variável |
Um sistema de controle de frequência variável com feedback de quatro quadrantes é adotado para o controle do elétrico dinamômetro. |

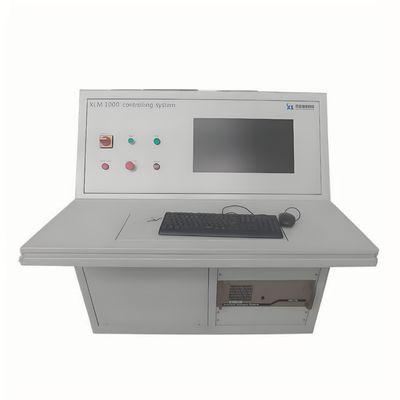

| Sistema de medição e controle XLE1000 |
O sistema de medição e controle XLE1000 é usado para o controle geral da bancada de teste do motorIntercooler (opcional) |

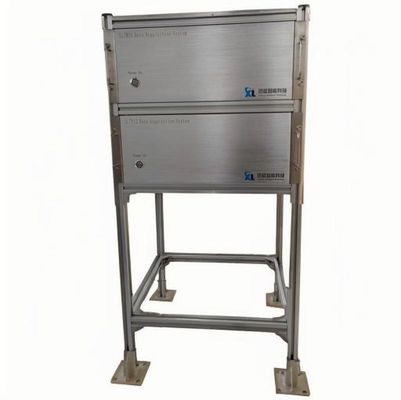

| Sistema de aquisição de dados |
Equipado com sensores correspondentes de temperatura, pressão e outros, bem como módulos de aquisição, é usado para coletar parâmetros como temperatura e pressão de várias partes do motor. |
| Medidor de consumo de combustível e dispositivo de regulação da pressão do combustível |
O medidor de consumo de combustível por pesagem é selecionado. Ele apresenta forte funcionalidade, alta precisão, boa repetibilidade, alta confiabilidade, design exclusivo e aparência bonita. |
| Suporte de montagem para o motor testadoO suporte de montagem do motor é conectado ao motor por meio de uma peça de conexão dedicada para formar um todo integrado. |

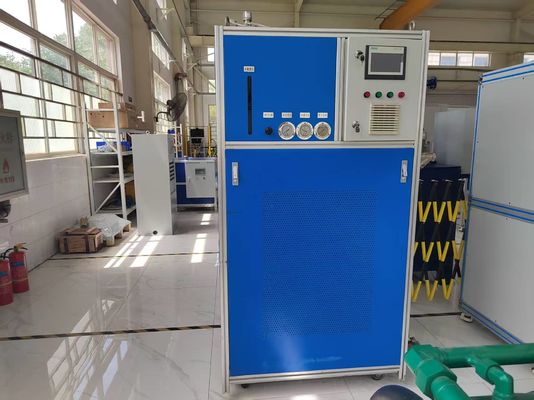

Termostato do líquido de arrefecimento do motor |
| A principal função do termostato do líquido de arrefecimento do motor é controlar o caminho de circulação do líquido de arrefecimento, regulando assim a temperatura de operação do motor . |
Óleo do motor |
| termostatoA principal função do termostato do óleo do motor é controlar a temperatura do óleo |
para garantir que ele opere dentro da faixa apropriada, protegendo assim o motor e melhorando sua eficiência. Válvula de controle de admissão |
| Controle o comprimento do coletor de admissão para atender às necessidades do motor em diferentes condições. |
Medidor de vazão de admissão (opcional) |
| Ao medir a taxa de fluxo e o volume de ar para determinar a quantidade de ar que entra no motor, certifique-se de que o motor receba a quantidade certa de ar em diferentes condições |
.Intercooler (opcional)Medidor de blow-by (opcional) |
| Teste e diagnostique problemas de vedação nos cilindros do motor |
.Intercooler (opcional) |
| O ar quente superalimentado de resfriamento melhora o desempenho do motor, reduz o consumo de energia e aumenta a adaptabilidade. |
Opacímetros |
| Um instrumento especificamente usado para detectar emissões de exaustão de veículos automotores. |
Módulo de fonte de alimentação ECU |
| Um módulo que converte a alta tensão do veículo (geralmente 12V ou 24V) em uma fonte de alimentação estável de 5V necessária para o sensor. |
Acoplamentos e capas protetoras |
| O acoplamento de alta dinâmica Seelong é adotado para a conexão entre os sistemas de eixo de transmissão. As capas protetoras são instaladas na parte superior das peças rotativas, como acoplamentos, para proteção. |
Padrão |
1.
GB18297 (Código de Teste de Desempenho para Motores de Veículos Rodoviários) 2. GB19055 (Métodos de Teste de Confiabilidade para Motores de Veículos Automotores)
SSCG
120kW 500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica120kW 360Nm 6500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica
Simulação real: A bancada de teste do motor pode simular verdadeiramente várias condições de trabalho do motor durante a operação do veículo, como aceleração, desaceleração e mudanças de carga, avaliando assim com precisão o desempenho do motor no ambiente de trabalho real. arâmetrosTécnicosProjeto
| Parâmetros do Dinamômetro Elétrico de 120kW |
Modelo do dinamômetro |
| SSCG120-1500/6500 |
Fabricante do dinamômetro |
| Seelong |
Método de resfriamento |
| Arrefecido a Ar |
Potência nominal (kW) |
| 120 |
Velocidade nominal (rpm) |
| 1500 |
Faixa de velocidade de torque constante (rpm) |
| 0-1500 |
Faixa de velocidade de potência constante (rpm) |
| 1500-6500 |
Velocidade máxima (rpm) |
| 6500 |
Torque nominal (Nm) |
| 360 |
Nm 6 |
| 120% (1 minuto a cada 10 minutos) |
Tipo de sensor de torque |
| Sensor de pressão de tensão |
Fabricante do sensor de torque |
| HBM |
Faixa do sensor de torque (Nm) |
| 0-400Nm |
Precisão |
| ±0,2% FS |
Fabricante do codificador |
| Shanghai Jingfen |
Rosca do codificador |
| 512 |
Função de proteção |
| Proteção contra sobrecorrente |
- Proteção contra sobretensão
- Proteção contra alarme de excesso de velocidade
- Proteção contra alarme de limite de torque
- Monitoramento e proteção de alarme da temperatura da bobina e do rolamento do dinamômetro
- Proteção contra falha de energia
- O nível de proteção de segurança não é inferior a IP54
- As vantagens do
|
SSCG120kW 500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica120kW 360Nm 6500 RPM Bancada de Teste de Motor a Gasolina Arrefecido a Ar Econômica
Simulação real: A bancada de teste do motor pode simular verdadeiramente várias condições de trabalho do motor durante a operação do veículo, como aceleração, desaceleração e mudanças de carga, avaliando assim com precisão o desempenho do motor no ambiente de trabalho real.
Testes precisos: Por meio de instrumentos de medição e sistemas de controle de alta precisão, a bancada de teste do motor pode medir com precisão vários indicadores de desempenho do motor, como potência, torque, taxa de consumo de combustível, emissões, etc., fornecendo suporte de dados preciso para o projeto e otimização do motor.
Forte flexibilidade: A bancada de teste do motor pode ajustar os parâmetros de teste e as condições de trabalho conforme necessário e conduzir de forma flexível vários tipos de testes de desempenho do motor, como testes de desempenho em estado estacionário, testes de desempenho dinâmico e testes de desempenho de emissões, etc.
Seguro e confiável: As bancadas de teste de motores geralmente adotam sistemas automatizados de controle e proteção de segurança para garantir a segurança dos operadores e a operação estável dos equipamentos durante o processo de teste.
Aplicações da Bancada de Teste de Dinamômetro Elétrico para Motor a Gasolina SSCG120-1500-6500
1. Desenvolvimento do desempenho do motor
Testes de características externas em plena carga, mapeamento da taxa de consumo de combustível e avaliação da eficiência de conversão do conversor catalítico de três efeitos podem ser realizados.
2. Correspondência do sistema híbrido
Ele pode otimizar o ponto de operação do motor em diferentes estados SOC de HEV/PHEV e testar a resposta dinâmica do motor durante a recuperação de energia.
3. Verificação de componentes
Testes podem ser conduzidos nas características de pressão do sistema de injeção de combustível, resposta transiente do turbocompressor, etc.
4. Simulação das condições de trabalho
Ele pode simular ciclos padrão como NEDC, condições de alta altitude a 5000m e condições extremas, como partida a -40 °C.
Informações de parâmetros dos modelos da série SSCG
Modelo
| Potência (KW) |
Torque (Nm) |
Velocidade nominal (rpm) |
Velocidade máxima (rpm) |
Precisão da medição de torque |
SSCG30-3000/10000 |
| 30 |
95 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 45 |
143 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 60 |
191 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 90 |
286 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 110 |
350 |
1114 |
7500 |
0,2%FS |
Pode ser personalizado |
| 160 |
509 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 200 |
637 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 250 |
796 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 300 |
955 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 350 |
1114 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| 400 |
1273 |
3000 |
7500 |
0,2%FS |
Pode ser personalizado |
| Perfil da empresa |
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação e serviços de vendas de equipamentos para sistemas de engenharia de energia em várias áreas, como aeroespacial, automotivo e nova energia; A empresa está localizada na bela cidade da peônia de Luoyang.
A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para novos motores de energia, sistemas de energia híbrida, motores, transmissões e muito mais. Nossos principais produtos incluem dinamômetros elétricos, sistemas de medição e controle, fontes de alimentação CC e sistemas de garantia de condições de trabalho. A Seelong possui um sistema completo de vendas e serviços, aderindo à filosofia de negócios de fornecer serviços de qualidade para a sobrevivência e manter a renovação para o desenvolvimento, e fornecer aos usuários vários tipos de soluções de medição e controle de engenharia de energia em vários campos.
A filosofia de design avançada e a rica experiência da indústria da Seelong dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo setor, e os produtos da empresa podem atender melhor à demanda real do mercado. A Seelong é corajosa na inovação. Ao valorizar suas próprias descobertas e desenvolvimento tecnológicos, estabeleceu relacionamentos cooperativos de longo prazo e aprofundados com várias instituições de pesquisa nacionais, como a Universidade Tsinghua e a Universidade Shandong. Passou pela certificação CE, certificação do sistema de qualidade ISO9001, certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software. Forneceu equipamentos e serviços profissionais para mais de cem usuários, tanto nacional quanto internacionalmente, A empresa conquistou a confiança de clientes nacionais e estrangeiros com seus produtos econômicos e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo e ganha-ganha.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e o serviço de qualidade como seu propósito", superando constantemente o nível avançado no mesmo setor, integrando-se ao mundo, medindo e controlando o futuro e criando produtos de alta qualidade. Para fornecer aos clientes produtos e serviços com alta inteligência, precisão, velocidade, confiabilidade e valor agregado.
Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. dão as boas-vindas calorosas à cooperação sincera de clientes nacionais e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
