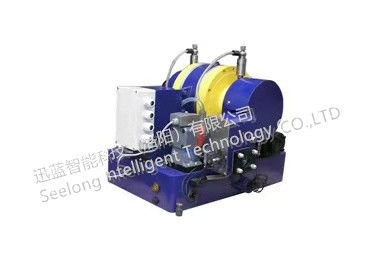

Dinamômetro hidráulico da precisão alta da medida SHD2500-900/2500

A escala da aplicação do dinamômetro hidráulico pode ser considerada de sua curva característica. A curva característica mostra à escala de poder que o dinamômetro pode absorver em velocidades diferentes.

A curva do OA representa a linha elétrica máxima que o dinamômetro pode absorver com a mudança da velocidade rotatória sob alguma pressão de entrada.

A curva do AB é a linha elétrica máxima que pode ser absorvida pelo dinamômetro com a mudança da velocidade rotatória quando o torque do dinamômetro é mantido como o máximo.

A linha da C.A. e porque a linha é o limite do poder máximo que o dinamômetro pode absorver quando o máximo - a temperatura permissível da drenagem do dinamômetro não é excedida.

A linha do CD está a uma velocidade máxima do limite do dinamômetro.

A curva do OD é a linha elétrica de travagem (resistência de fricção do ar) de dinamômetro sem enchimento da água.

A área cercada pelo gráfico OABCDO da curva mostra a escala de poder que pode ser absorvida pelo dinamômetro hidráulico. Esta é igualmente a base para selecionar o dinamômetro no teste de desempenho da máquina do poder.

Ao selecionar o dinamômetro, os usuários devem pagar a atenção a se o ponto de teste da máquina do poder está dentro da escala da curva característica do dinamômetro, e tentam evitar a borda da curva. Sob a condição do enchimento da água, a linha elétrica absorvida mínima (posição completamente aberta da válvula de borboleta) é levemente mais alta do que a linha do OD. Os usuários não devem ser demasiado próximos à linha do OD na medida do possível durante a seleção.
