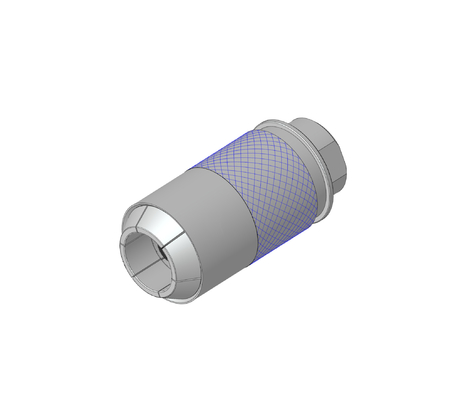

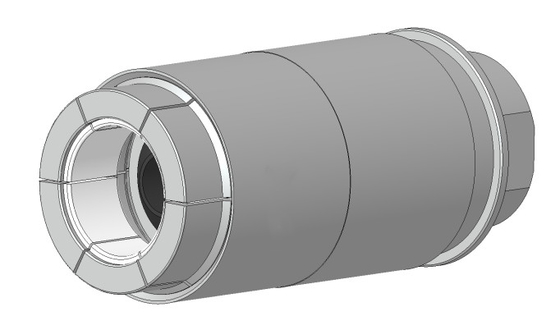

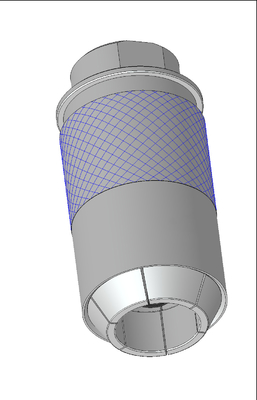

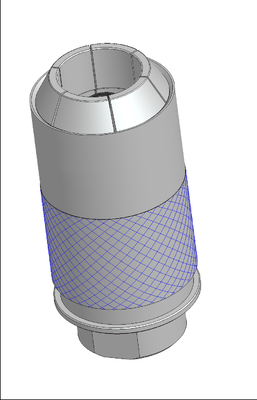

Tipo de pinça de mangas Conector rápido TF530
TF530série rápidaConectorAdoptaEscovadoA cravagem de pinça, que é usada principalmente para teste manual.Ensaios de estanqueidade do arde várias formas especiaisOrifício do tuboAs operações de enchimento e de esvaziamento devem ser realizadas de acordo com os requisitos estabelecidos no artigo 4.o, n.o 1, do Regulamento (CE) n.o 1069/2009.Tal como flange de vedação, flagelação, redução de diâmetro e tubo de escama de peixe e outros orificios de formação de tubos.

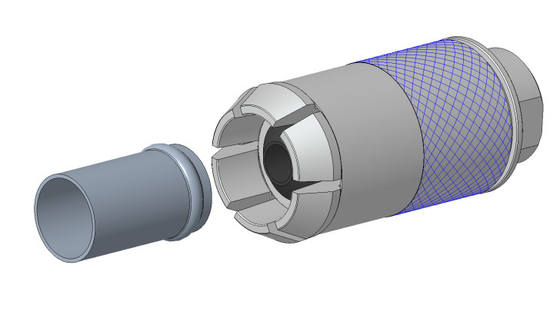

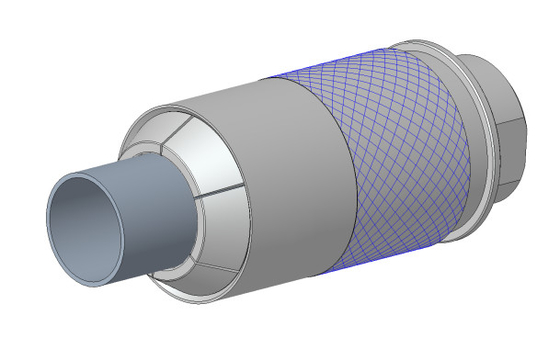

TF530SérieConector rápido, estrutura compacta, fácil de operar, segura e fiável.A ligaçãoselospode ser facilmentealcançadosempurrando e puxando com uma mão.
Além de fornecer conectores com estrutura convencional, também podemos instalar um mecanismo anti-descolagem na cauda de acordo com as necessidades do cliente.O conceito exclusivo anti-descolagem pode evitar que a ligação seja desconectada anormalmente durante o ensaio devido a vibrações excessivas das peças a ensaiar ou a um mau funcionamento do cliente., o que resulta em perigo.
TF530 Vantagens do conector rápido
1)Um conector pode satisfazer os requisitos de ligação de uma variedade de extremidades de tubos formadas, reduzindo os custos para os clientes.
2)Design de ligação de alinhamento automático exclusivo, sem ajuste, pode ser operado com uma mão, melhorar a eficiência da ligação de teste.
3) O processo único de aglutinação na superfície doCadeiatorna mais conveniente operar.
4)Acoplamento axial, direcção do fluxo linear, de modo a reduzir a queda de pressão, para garantir a máxima eficiência do sistema de tubulação.
5)No estado de acoplagem, pode suportar um certo pulso de pressão.
6) Design compacto, estrutura compacta, para poupar espaço para os clientes na maior extensão possível.
7)Selo final, fácil de substituir, fácil de manter.
TF530Parâmetros técnicos da série
| Interface aplicável |
De forma especialOrifício do tubo: tais como tubos de flange, de flaring, de diâmetro redutor e de balança de peixe |
| Material do corpo |
Aço inoxidável resistente à corrosão, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
O selo principal é feito deborracha nitrílica(NBR) por defeito, e outros materiais podem ser selecionados de acordo com os requisitos do cliente |
| Meio aplicável |
Fluido normal ouGás não corrosivo |
| Modo de funcionamento |
- Não.EvaTipo de pinça |
| Pressão de funcionamento |
0-50 bar |
| Temperatura de funcionamento |
-15°C-+100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínimadeOProdutos normalizadosPodemos fornecer dispositivos coma)Uma taxa de vazamento mais baixa à procura; isto depende das especificações detalhadas fornecidas pelo cliente (método de ensaio,temperatura e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (i.e. o tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
TF530Dimensões da série(unidade: mm)
| Número do corpo |
Furo de fluido B1 |
D1 |
D2 |
L1 |
A/F |
L |
| 1 |
G1/8- Não. |
22 |
14 |
74 |
13 |
Dependendo do tamanho da amostra |
| 2 |
G1/8- Não. |
25 |
17 |
74 |
15 |
Dependendo do tamanho da amostra |
| 3 |
G1/4- Não. |
30 |
22 |
74 |
19 |
Dependendo do tamanho da amostra |
| 4 |
G3/8- Não. |
35 |
27 |
78 |
24 |
Dependendo do tamanho da amostra |
| 5 |
G1/2- Não. |
40 |
30 |
78 |
27 |
Dependendo do tamanho da amostra |
| 6 |
G3/4- Não. |
45 |
33 |
90 |
30 |
Dependendo do tamanho da amostra |
| 7 |
G3/4- Não. |
50 |
37 |
90 |
32 |
Dependendo do tamanho da amostra |
| 8 |
G3/4- Não. |
55 |
40 |
90 |
36 |
Dependendo do tamanho da amostra |
| 9 |
G1- Não. |
60 |
45 |
90 |
41 |
Dependendo do tamanho da amostra |
TF530Aplicação em série
1.Indústria de ensaios de motores
2.Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design,Fabricação e venda de sistemas de engenharia de potência em vários domínios, como a aeroespacialA empresa está localizada na bela Cidade das Flores de Peônia - Luoyang, a capital de Deus.
Os principais produtos são o dinamômetro CA, acoplamento de ligação rápida, sensor de binário, sistema de medição e controlo e sistema de garantia de estado e outros produtos.Estabelecer um sistema completo de serviços de vendas, aderindo à filosofia empresarial da qualidade para a sobrevivência e serviço para o desenvolvimento, para fornecer aos utilizadores soluções de medição e controlo de engenharia de energia em vários campos.
A filosofia de design avançada da Seelong e a rica experiência no sector dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo sector.e os produtos da empresa podem atender melhor à demanda real do mercado.Após anos de desenvolvimento e acumulação, a empresa tornou-se uma empresa de produção de equipamentos de teste de powertrain bem conhecida.Certificação do sistema de qualidade ISO9001, certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.confiabilidade, e valor acrescentado.
Todos os funcionários da Seelong Intelligent Technology (Luoyang) Co., Ltd. acolhem calorosamente a cooperação sincera de clientes domésticos e estrangeiros e trabalham juntos para o futuro e o desenvolvimento comum.
