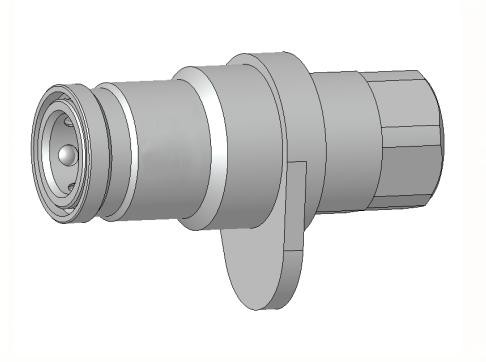

Tipo de acoplamento de ligação rápida de bola de aço com mangas de aço inoxidável da série TF531 (especial para porta de tubulação de combustível)
O conector rápido da série TF531 adota bloqueio de bola de aço com manga, que é usado principalmente para testes manuais.Bloqueio de esferas de aço, estrutura compacta, fácil de operar, seguro e fiável, a ligação marEu posso ser facilmente alcançado comempurrar com uma mão- Nãoe puxarO corpo principal é feito de aço inoxidável de alta resistência, o que torna o conector mais durável.Podemos fornecer um conector rápido cuja manga com placa de empurrão lateral.
TF531 Vantagens do conector rápido
1)Reduzir os danos causados pela inserção e remoção frequentes do fio.
2)Selo de ligação instantâneo, elevada eficiência de ligação, adequado para requisitos de ensaio de inserção e remoção repetidos de alta frequência e de grande número.
3)Desenho exclusivo de pinça de fio, sem a ajuda de ferramentas, pressionando a alça pode realizar a conexão de vedação instantânea do fio.
4)ÚnicoPrensagem do punho de fixaçãoe design de vedação, mesmo que a pressão esteja em constante mudança, pode bloquear firmemente o conector para garantir a confiabilidade da ligação.
5)A concepção domanobra de prensagemé ergonómica e a operação é mais conveniente.A vedação é fácil de substituir e de manter.
TF531 Parâmetros técnicos da série
| Interface aplicável |
Portão da conduta de combustível (conforme à norma SAE J2044) |
| Material do corpo |
Aço inoxidável resistente à corrosão de alta resistência, outros materiais também podem ser selecionados de acordo com as necessidades do cliente |
| Material de vedação |
A borracha fluorada (FKM) é utilizada como vedação principal por defeito e outros materiais podem ser selecionados de acordo com as necessidades do cliente |
| Meio aplicável |
Óleo combustível, como gasolina, diesel, querosene, etc. |
| Modo de funcionamento |
CadeiaTipo de esfera de aço |
| Pressão de funcionamento |
0-25barras |
| Temperatura de funcionamento |
-15°C-+100°C |
| Taxa de fuga* |
10- QuatroNão, não.3/s |
* Esta é a taxa de fuga mínimadeOProdutos normalizadosPodemos fornecer dispositivos coma)Uma taxa de vazamento mais baixa à procura; isto depende das especificações detalhadas fornecidas pelo cliente (método de ensaio,temperatura e pressão de ensaio) e a qualidade da amostra fornecida pelo cliente (i.e. o tratamento superficial da superfície de vedação, rugosidade e tolerâncias dimensionais).
TF531 Dimensões da série(unidade: mm)
| ProdutoMOdel |
Diâmetro da vedação A |
B |
C |
D |
Número do corpo |
Furo de fluido B1 |
Modelo comdesligamentoválvula |
| TF531- Y0630 |
6.3 |
8.75±0.15 |
20.91±0.25 |
1.57 |
1 |
G 1/8- Não. |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8- Não. |
TF531- Y0789V |
| TF531- Y0949 |
9.49 |
12.94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8- Não. |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
24.74±0.25 |
2.34 |
2 |
G 1/8- Não. |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4- Não. |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4- Não. |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8- Não. |
TF531- Y1582V |
| TF531- Em 1890. |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8- Não. |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
25.7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2- Não. |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4- Não. |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
32.3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4- Não. |
TF531- Y2842V |
TFO conector da série 531V possui uma válvula globular unidirecional incorporada, com uma pressão máxima de 50 bar.
Se houver qualquer requisito de retrocesso após o teste, contacte o nosso engenheiro de vendas e encomende o conector rápido TF531 com função de retrocesso, conforme mostrado abaixo.
TF531 Aplicação em série
1.Indústria de ensaios de motores
2.Indústria dos novos ensaios energéticos
3. Ensaios por instrumentos
4Indústria de refrigeração e ar condicionado
5Gás, líquido de enchimento rápido
6. Segregação rápida industrial geral
