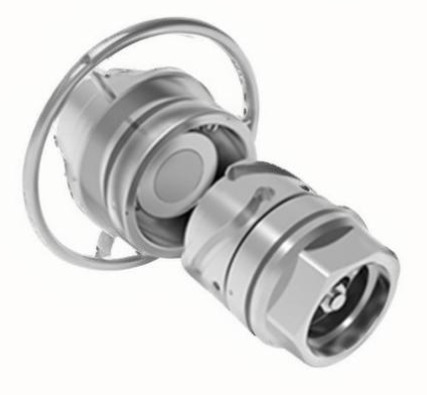

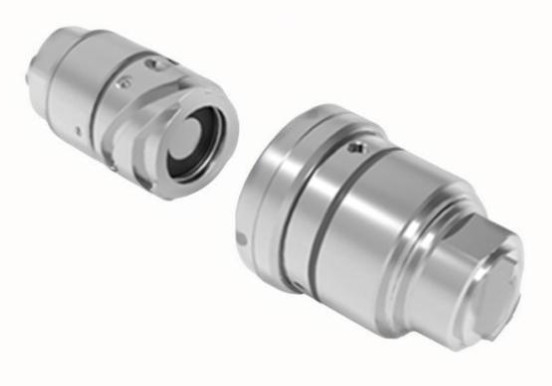

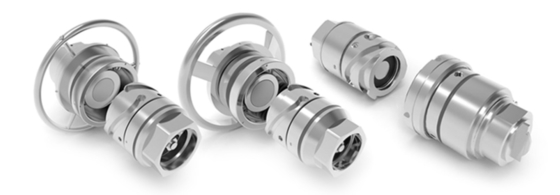

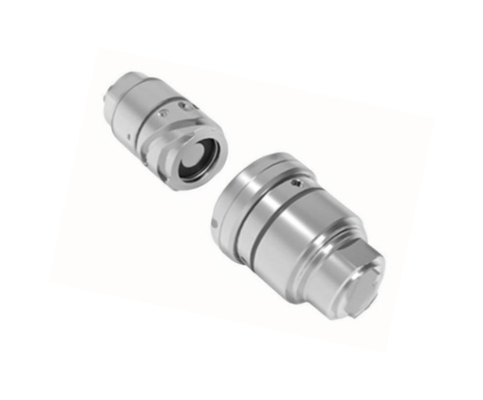

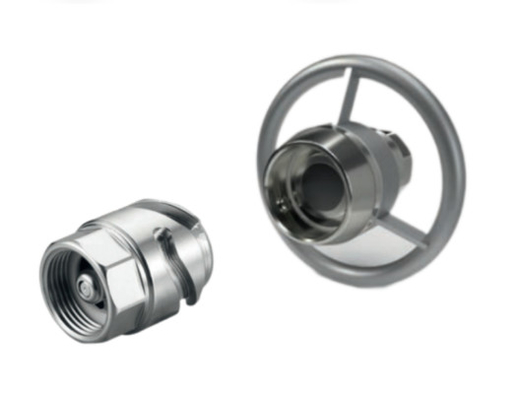

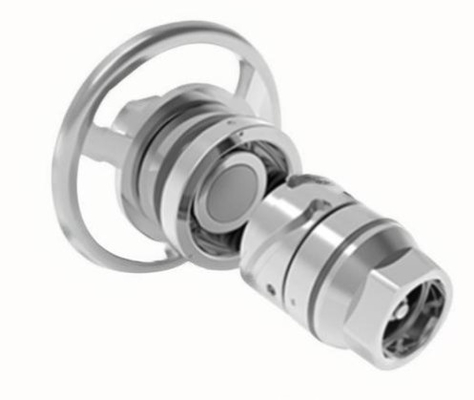

Conectores de fluido de três canais TFC
O conector fluido de três sulcos da série TFC adota o método de bloqueio de três sulcos, que pode realizar o bloqueio e desconexão do plugue e do soquete empurrando e puxando a rotação, fácil de operar,seguro e confiável. Amplamente utilizado no sistema de ligação de equipamentos de tubulação de grande fluxo, como defesa militar, petroquímica, vagões de tanques ferroviários, contêineres, carregamento e descarregamento de tanques de armazenamento marítimos.
Vantagens do conector de fluido de três canais TFC
1) Design de estrutura de bloqueio de três ranhuras único, fácil de operar e a conexão é estável e confiável.
2) A roda manual de operação é equipada com um design ergonômico, o que torna a operação mais conveniente e rápida.
3) Design de válvula de desligamento bidirecional, pode manter-se selada em estado conectado e desconectado, sem vazamento, segura e confiável.
4) Acoplamento axial, fluxo linear, de modo a reduzir a queda de pressão, com uma excelente relação fluxo/pressão.
5) O material do substrato e o revestimento superficial apresentam uma forte resistência ao desgaste e à corrosão.
6) O projeto plano anticontaminação minimiza a entrada de contaminantes no sistema de tubulação.
7) O projecto plano sem gotejamento garante a segurança do operador e impede que a fuga de líquido cause poluição ambiental.
8) A indústria aeroespacial e química e outros campos precisam de boa resistência à corrosão e estabilidade térmica, por isso o material de substrato pode ser selecionado Hastelloy.
9) De acordo com os parâmetros do caudal, podem ser selecionados 7 tipos de diâmetros.
10) De acordo com a temperatura do tubo, podem ser fornecidos 4 conectores de fluido de identificação de cor para ajudar a identificar rapidamente os circuitos com diferentes temperaturas.
11) Os conectores de fluido podem ser instalados em tubulações e equipamentos de várias maneiras, se você precisar personalizar a interface da cauda, entre em contato com nossa empresa.
Parâmetros técnicos dos conectores fluidos da série TFC
| Material de substrato |
Aço inoxidável, liga de alumínio, Hastelloy |
| Material de vedação |
Goma nitrílica, EPDM, goma fluorada, borracha de silicone |
| Meio aplicável |
Água, refrigerante, óleo, líquidos corrosivos, etc. |
| Temperatura de funcionamento |
-45°C - 200°C |
| Pressão de funcionamento |
0 - 15 bar |
| Teste de salinagem |
≥ 120h |
| Ensaio de vibração |
De acordo com o método GJB360B-2009, resistir a vibrações de pressão de 1Mpa sem fugas |
| Ensaio de impacto |
De acordo com o método GJB360B-2009, resistir a um impacto de pressão de 1 MPa sem fugas |
| Vida útil mecânica |
5000 inserções sem fugas |
Parâmetros de tomada/ligação da série TFC
| Especificações do modelo |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| Diâmetro equivalente (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Pressão máxima de funcionamento (bares) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Fluxo de trabalho máximo (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Coeficiente de caudal
(m3/h)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Fugas máximas por inserção (mL) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Válvula de desligamento |
de dois lados |
de dois lados |
de dois lados |
de dois lados |
de dois lados |
de dois lados |
de dois lados |
| Torque máximo de rotação (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Torque máximo de separação (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
Curva de fluxo da série TFC Plug/Socket
Aplicação de conectores de fluido de três canais TFC
1) Indústria de armazenamento de energia
A tecnologia de armazenamento de energia é o núcleo da nova revolução industrial de energia.pode alcançar uma produção suave de energia nova, e pode ajustar eficazmente as alterações na tensão, frequência e fase da rede causadas pela nova geração de energia,para que a produção de energia eólica e fotovoltaica em larga escala possa ser facilmente e de forma fiável incorporada à rede eléctrica convencional.
Atualmente, o sistema de controlo da temperatura de armazenamento de energia utiliza principalmente arrefecimento a ar e arrefecimento a líquido.A dissipação de calor arrefecida a ar leva o calor gerado pela célula da bateria para fora pelo ventilador, que tem as vantagens de estrutura simples e baixo custo, mas o coeficiente de transferência de calor é baixo, a velocidade de resfriamento é lenta e uma grande área de canal de dissipação de calor é necessária;A dissipação de calor de resfriamento do líquido é reduzir a temperatura da bateria por transferência de calor de convecção do refrigerante, suas vantagens são principalmente perto da fonte de calor, baixo consumo de energia, alta condutividade térmica, dissipação de calor mais uniforme, mas também mais adequado para o ambiente exterior do que o arrefecimento por ar.
O funcionamento eficiente dos equipamentos de armazenamento de energia não pode ser separado da garantia do sistema de controlo de temperatura.sistema de refrigeração líquido eficiente tornou-se uma direção importante para o desenvolvimento do controle de temperatura. O desempenho do conector de fluido desenvolvido pela nossa empresa é seguro e confiável, e a operação é fácil e rápida.e o design plano sem gotejamento garante que o plugue e a tomada possam ser mantidos selados no estado de ligação e desconexão, assegurando a segurança do operador e evitando a fuga de líquidos que provoquem poluição ambiental.
2)AeronáuticaIndústria
OAeronáuticaO sistema de controlo da temperatura é indissociável da indústria, especialmente do funcionamento normal dos radares e das aeronaves.A nossa empresa é especializada no desenvolvimento de conectores fluidos para sistemas de defesa militar., com o seu desempenho seguro e fiável, operação conveniente e rápida, fornece garantia duradoura e fiável para o sistema de controlo de temperatura dos equipamentos aéreos.
3) Tratamento de dados
Alguns grandes centros de dados, estações de servidores e supercomputadores, que realizam centenas de milhões de operações de instrução a cada segundo, produzirão muito calor,O desempenho da dissipação de calor dos equipamentos de processamento de dados está diretamente relacionado com a velocidade e a vida útil do computadorA nossa empresa é especializada no desenvolvimento de conectores fluidos para equipamentos de processamento de dados, com o seu desempenho seguro e confiável, operação conveniente e rápida,fornece uma garantia duradoura e fiável para o sistema de arrefecimento do computador.
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design,Fabricação e venda de sistemas de engenharia de potência em vários domínios, como a aeroespacialA empresa está localizada na bela Cidade das Flores de Peônia - Luoyang, a capital de Deus.
Após anos de desenvolvimento e acumulação, a empresa tornou-se uma empresa de produção de equipamentos de teste de powertrain bem conhecida.Investigação em controlo e ensaio de motores eléctricos e outros equipamentos de ensaio, desenvolvimento e produção. A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para motores de nova energia, sistemas de energia híbrida, motores, transmissões e muito mais.Os principais produtos incluem o dinamômetro elétrico, acoplamentos de ligação rápida, sistema de medição e controlo, fonte de alimentação em CC e sistema de garantia de estado.aderindo à filosofia empresarial da sobrevivência da qualidade e do desenvolvimento de serviços, fornecendo aos utilizadores vários tipos de soluções de medição e controlo de engenharia energética em vários domínios.
A filosofia de design avançada da Seelong e a rica experiência no sector dão à empresa vantagens tecnológicas à frente dos concorrentes do mesmo sector.e os produtos da empresa podem atender melhor à demanda real do mercadoApós anos de desenvolvimento e acumulação, a empresa tornou-se uma empresa de produção de equipamentos de teste de powertrain bem conhecida.Certificação do sistema de qualidade ISO9001, certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionaisA empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
A empresa sempre adere à filosofia de negócios de "tomar a inovação tecnológica como sua missão e serviço de qualidade como seu propósito",Superando constantemente o nível avançado na mesma indústria, integrando-se no mundo, medindo e controlando o futuro, e criando produtos de alta qualidade.confiabilidade, e valor acrescentado.
