SSCD200-1000/3300 200kWDesempenho motorDinamômetro elétricoSistema de banco de ensaio

1. SSCD200-1000/3300 200kWMotor de Nova EnergiaDinamômetro elétricoSistema de bancos Descrição do componente

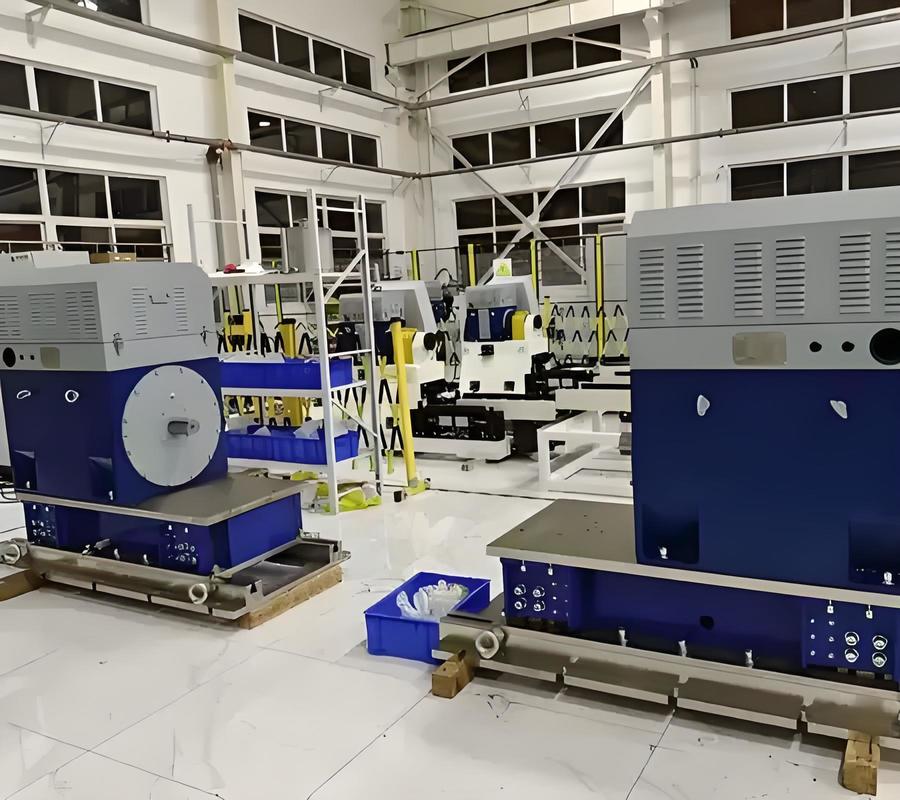

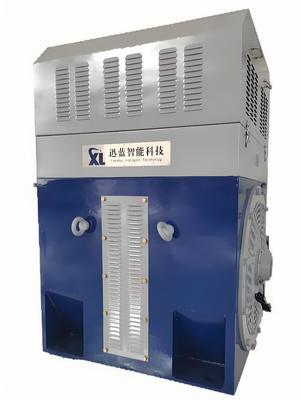

O sistema SSCD200-1000/3300 de banco de teste de dinamômetro de desempenho de motor de 200 kW é uma plataforma de teste abrangente de alto desempenho projetada especificamente para testar motores de média e grande potência.Este sistema integra módulos de núcleo como um dinamômetro, um sensor de binário de alta precisão, um sistema inteligente de medição e controlo e um simulador de bateria de grande alcance,cobrindo de forma abrangente as necessidades de verificação do desempenho dos motores de tração dos veículos comerciais, motores industriais médios e grandes e motores especiais.

2. SSCD200-1000/3300 200kW Dinamômetro elétricoParâmetros técnicos

3. SSCD200-1000/3300 200kWDesempenho motorDinamômetro elétricoSistema de bancos Principais vantagens

• Adaptação precisa para potência média e alta

Com uma potência nominal de 200 kW e uma faixa de binário de 0-1910 Nm e uma velocidade máxima de 3300 rpm, abrange as necessidades de ensaio em condições completas de motores de média e grande potência;A gama de potência constante de 1000-3000 rpm corresponde com precisão às características de funcionamento dos motores de propulsão dos veículos comerciais e dos motores industriais médios e grandes, evitando pontos cegos do ensaio.

• Garantia da precisão das medições multidimensionais

Equipado com uma flange de binário de alta precisão HBM 0,2% FS, combinada com um analisador de potência Seelong WT5006 (0,03% de precisão básica) e um sistema de aquisição de dados multicanal Advantech,alcança a aquisição síncrona e precisa de parâmetros-chave como binário, potência, temperatura e vibração, com um erro de dados de ≤ 0,5%, cumprindo os rigorosos requisitos de precisão de ensaio da norma nacional GB/T 18488-2024.

• Compatibilidade de grande escala

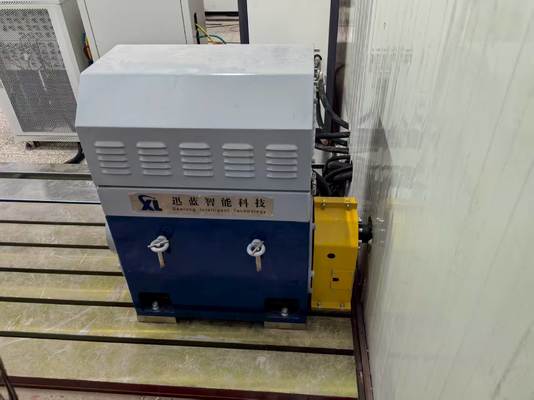

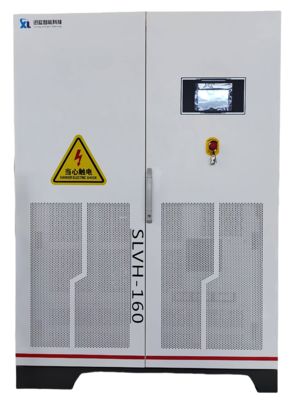

O simulador de bateria suporta uma tensão de saída larga de 24-1200 V, adaptando-se às necessidades de alimentação de motores de média e alta potência de 48 V de baixa tensão a 800 V de alta tensão;o sistema de conversor de frequência ABB é compatível com uma grande tensão de entrada de 380V±10%, mantendo a operação estável mesmo sob cenários de flutuação da tensão e pode adaptar-se a diferentes ambientes regionais da rede eléctrica.

• Configuração flexível e funcionamento estável

O sistema abrange módulos essenciais, tais como medição e controlo, aquisição de dados e análise de potência.O suporte do motor tem um intervalo de regulação de 200-500 mm para acomodar motores de diferentes especificaçõesA combinação da placa de ferro fundido HT300 e do amortecedor de mola reduz eficazmente as interferências de vibração durante o ensaio e garante o funcionamento estável a longo prazo do equipamento.

4. SSCD200-1000/3300 200kW MAutorPErformanceDinamômetro elétrico TEstBEnchSestem AplicaçãoAração

1)Setor dos veículos de nova energia

É adequado para ensaios de potência, binário, eficiência e durabilidade de motores de propulsão para veículos comerciais de nova energia (camiões leves, camiões médios) e veículos híbridos de passageiros.Pode ser combinado com motores de plataforma de alta tensão de 800V e atende aos requisitos de ensaio para excesso de velocidade, sobrecarga e adaptabilidade ambiental a altas e baixas temperaturas no GB/T 18488-2024.

2)Campo motor industrial

Os ensaios de fábrica e os ensaios de tipo são realizados em motores industriais médios e grandes de 200 kW ou menos (como motores para bombas de água médias e grandes, ventiladores e compressores).Este sistema pode verificar indicadores de desempenho essenciais, como a classificação da eficiência energética do motor (conforme à GB 18489-2023), características de aumento de temperatura e características de carga.

3)Campo motor especial

É adequado para ensaios especializados de motores especiais, tais como máquinas de construção de pequeno e médio porte (carregadoras, escavadeiras), máquinas auxiliares marítimas e motores auxiliares de trânsito ferroviário,satisfazer os requisitos de verificação do desempenho em cenários de alto binário (≤1910Nm) e velocidade média a alta (≤3300rpm).

4)Instituições de investigação e ensaios

Fornecemos uma plataforma de testes para motores de média e alta potência para universidades, institutos de pesquisa e organizações de testes de terceiros,Apoio a soluções de ensaios personalizadas (como ensaios de envelhecimento do motor e ensaios de simulação de falhas) para ajudar a otimizar o desempenho do motor e verificar a conformidade com a norma.

5. SSCD200-1000/3300 200kWDesempenho motorDinamômetro elétricoPadrão de referência do sistema de bancos

Normas nacionais

• GB/T 18488-2024 Sistemas de propulsão de motores para veículos elétricos
• GB 755-2019 Classificações e desempenho das máquinas elétricas rotativas
• GB 18489-2023 Limites de eficiência energética e graus de eficiência energética para motores assíncronos trifásicos de pequeno e médio porte
• JB/T 10634-2023 Dinamômetro elétrico

Padrões internacionais

• ISO 15084-1:2017 Veículos rodoviários - Sistemas de propulsão elétrica - Parte 1: Interfaces de alimentação
• IEC 60034-1:2017 Máquinas elétricas rotativas ¢ Parte 1: Classificações e desempenho

Normas relacionadas com a indústria

• Sensor de binário HBM T40B: Conforme a norma ISO 16613:2013 "Medida da força dinâmica - Método de calibração para sensores de binário".
• Sistemas de conversão de frequência ABB: Conformes com a norma IEC 61800-5-1:2017 "Sistemas de accionamento elétrico de velocidade variável Parte 5-1: Requisitos de segurança Electricidade, calor e energia "
• Analisador de potência: conforme com a norma IEC 62386-101:2017 "Fornecedores de energia para equipamentos eletrónicos - Parte 101: Requisitos de desempenho"

6. Desempenho motorDinamômetro elétricoSistema de bancos Modelo Lista

7Serviços de entrega e pós-venda

1)Entrega

• 90 dias após a encomenda (incluindo os ensaios de fábrica);
• Modelos personalizados: Tempo de entrega é de 90 a 180 dias (incluindo confirmação da solução, produção,Debug e assistência de logística internacional e desalfandegamento) dependendo dos requisitos personalizados.

2)Serviço pós-venda

• Período de garantia: os componentes principais (dinamômetro, flange de binário) são garantidos por um ano;
• Apoio técnico: é fornecido apoio técnico bilíngue (inglês e chinês) ao longo da vida, com um tempo de resposta de ≤ 4 horas (durante o horário de trabalho).
• Fornecimento de peças sobressalentes: as peças sobressalentes domésticas serão enviadas no prazo de 24 horas e as peças sobressalentes internacionais serão entregues no prazo de 7 dias (excluindo o tempo de desalfandegamento).
• Serviços de formação: 1,5 dias de formação operacional gratuita no local (incluindo a operação do equipamento, utilização do software e manutenção diária);

• Debugging remoto: Suporta a depuração remota via computador e fornece orientação de configuração de solução modular e solução de problemas.
