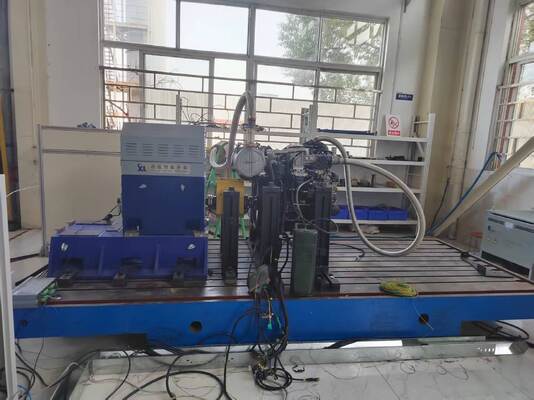

SSCD250-1500-4000 Motor diesel 250kW Sistema de banco de ensaio de dinamômetro elétrico

Lista de Modelos

1. Lista de Modelos Visão Geral

O sistema de bancada de teste de dinamômetro elétrico para motor diesel SSCD250-1500-4000 de 250kW utiliza um dinamômetro elétrico CA de alta potência como unidade de teste principal, combinado com um sistema inversor conversor de frequência ativo de quatro quadrantes importado para alcançar uma eficiente retroalimentação de energia para a rede, equilibrando a precisão do teste e os benefícios de economia de energia. O sistema utiliza o sistema de medição e controle Xunlan XLE1000 como seu núcleo de controle, completando automaticamente vários ciclos de teste exigidos por regulamentos e parâmetros definidos pelo usuário. Ele integra perfeitamente equipamentos auxiliares externos, como medidores de consumo de combustível transiente, dispositivos de controle de temperatura e medidores de fumaça. Através de um sistema de aquisição de dados de alta precisão, ele captura vários parâmetros operacionais do motor em tempo real e gera relatórios de teste padronizados após o processamento por software profissional. É adequado para necessidades de teste multidimensionais de motores diesel de 250kW, incluindo desempenho de potência, características de emissão e confiabilidade.

2. SSCD250-1500-4000 250kW Dinamômetro Elétrico Parâmetros Técnicos

3SSCD250-1500-4000 Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor Diesel de 250kWLista de Modelos Padrão de Referências

Este sistema adere estritamente aos padrões nacionais obrigatórios e recomendados relevantes para garantir a autoridade e a universalidade dos resultados dos testes. Os padrões de referência específicos são os seguintes:

1) GB17691-2018 "Limites de Emissão e Métodos de Medição para Poluentes de Veículos Diesel Pesados": Um padrão nacional obrigatório formulado especificamente para testes de emissão de motores diesel para garantir que os resultados dos testes estejam em conformidade com os regulamentos ambientais.

2) GB/T 18297-2024 "Métodos de Teste para o Desempenho de Motores de Automóveis": Um padrão nacional recomendado aplicável a todos os tipos de motores de automóveis (incluindo motores diesel e a gasolina), que padroniza os procedimentos e métodos para testes de desempenho.

3) GB/T 17692-2024 "Método de Teste para Potência Líquida de Motores de Automóveis e Motores de Acionamento": um padrão nacional recomendado que esclarece os requisitos técnicos e métodos de cálculo para testar a potência líquida dos motores.

4) GB/T 19055-2024 "Métodos de Teste para Confiabilidade de Motores de Automóveis": Um padrão nacional recomendado que fornece especificações de teste unificadas e base de avaliação para testes de confiabilidade do motor.

4SSCD250-1500-4000 Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor Diesel de 250kWLista de Modelos Vantagens1) Alta precisão do dinamômetro:

Equipado com um sensor de torque de alta precisão de 0,05% FS da marca HBM alemã e combinado com o módulo de compensação de torque preditivo do sistema de conversão de frequência ABB ACS880, ele atinge uma flutuação de velocidade ultrabaixa de ±0,02% na faixa de torque constante de 0-1500rpm, capturando com precisão as características de baixo torque e alta velocidade do motor e atendendo às necessidades de teste de precisão de equipamentos pesados;2) Ampla adaptabilidade às condições de operação:

Suporta uma ampla faixa de teste de velocidade de 1500-4000rpm, cobrindo todas as condições de operação de torque constante e potência constante, e pode simular condições de operação complexas, como mudanças repentinas de carga e mudanças contínuas de carga, adaptando-se aos requisitos de teste em estado estacionário, transiente e dinâmico de motores diesel de grande deslocamento de 250kW.3) Benefícios significativos de economia de energia:

A topologia de retroalimentação de energia, que adota um design de filtro LC de três estágios + compartilhamento de corrente paralela IGBT, tem uma eficiência de retroalimentação de energia de até 98,7%, reduzindo o consumo de energia em mais de 30% em comparação com o equipamento de dinamômetro tradicional, economizando mais de 850.000 kWh de energia de teste por ano e reduzindo significativamente os custos operacionais de longo prazo.4) O sistema é estável e confiável:

Ele integra o sistema de medição e controle de alta precisão Seelong XLE1000 com um módulo de aquisição de dados multidimensional para monitorar parâmetros-chave, como temperatura, pressão, torque e velocidade do motor em tempo real. Ele possui diagnóstico automático de falhas, alarme e funções de proteção de emergência para garantir a operação estável do equipamento sob alta carga de longo prazo.5) Altamente compatível e adaptável:

Ele está em conformidade com vários padrões nacionais principais e pode ser adaptado a motores diesel de 250kW de diferentes marcas e modelos. Ele suporta vários itens de teste, como desempenho de potência, características de emissão, confiabilidade e durabilidade, e atende de forma flexível às necessidades de diferentes cenários, como P&D, produção e teste.5

. SSCD250-1500-4000 Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor Diesel de 250kWLista de Modelos 1) P&D de veículos comerciais pesados:

Otimização do desempenho de potência e controle de emissões de motores diesel para caminhões pesados, ônibus e outros veículos comerciais para atender aos requisitos dos regulamentos ambientais China VI e superiores e fornecer suporte de dados para correspondência de motor e veículo;2) Verificação de máquinas de construção:

Adaptado a motores diesel usados em máquinas de construção, como escavadeiras, carregadeiras e guindastes, a confiabilidade, durabilidade e estabilidade da saída de potência do motor são verificadas simulando mudanças repentinas de carga e operação contínua de alta carga em condições de trabalho adversas.3) Teste de potência marítima:

Simulação de carga variável e condições de operação contínua durante a navegação do navio, testando a eficiência de propulsão, economia de combustível, desempenho de emissão e estabilidade operacional de longo prazo de motores diesel marítimos, fornecendo uma base para a otimização de sistemas de energia marítima;4) Avaliação do grupo gerador:

Usado para testar o desempenho de potência de grupos geradores diesel, com foco na avaliação da estabilidade da tensão, estabilidade da frequência e capacidade de fornecimento de energia contínua sob carga, para garantir a operação confiável de sistemas de geração de energia de emergência e fontes de alimentação de backup industrial;5) Teste de Reparo e Remanufatura:

Para motores diesel de 250kW que foram reparados ou remanufaturados, uma reinspeção abrangente de desempenho e classificação de qualidade são conduzidas para garantir que o desempenho de potência e os indicadores de emissão dos motores reparados atendam aos padrões e requisitos relevantes, garantindo assim a qualidade dos produtos remanufaturados.6

. SSCD250-1500-4000 Sistema de Bancada de Teste de Dinamômetro Elétrico para Motor Diesel de 250kWLista de Modelos Modelo
