Sensor de velocidade magnetelétrico do dinamômetro hidráulico controlado da pressão

Dinamômetro hidráulico da vida útil SHD520-2000/5000 longa

Discribtion do produto

• aplicação da Alto-confiança e da vasta gama

• Sensor de velocidade magnetelétrico para conseguir a medida da velocidade instantânea da elevada precisão

Princípio de funcionamento

A máquina do poder conduz os componentes do rotor no eixo do dinamômetro para girar synchronously através do acoplamento, que agita a água na câmara de trabalho. Devido à força centrífuga produzida pela rotação do rotor e ao efeito de poços do rotor, a água produz a corrente de redemoinho forte da água entre o escudo lateral e o poço do rotor. Dá ao escudo um momento de gerencio, de modo que o torque da máquina do poder seja transmitido do rotor ao escudo. O braço do freio montado no escudo girará em um ângulo, de modo que a força do freio seja transmitida ao sensor da pressão da tensão conectado com o braço do freio através do dispositivo eletrônico da indicação digital. Indique a força de travagem.
O dinamômetro controla a abertura da válvula de borboleta pela válvula da drenagem ou pelo atuador elétrico da drenagem pelo dispositivo de regulamento automático. A abertura da válvula de borboleta é controlada pelo atuador da drenagem para mudar a pressão da água na câmara de trabalho do dinamômetro mudar o poder da absorção. Ao mesmo tempo, a velocidade do dinamômetro pode ser medida pelo sensor de velocidade e ser indicada no instrumento da exposição eletrônica.
Porque é um dinamômetro hidráulico pressão-controlado e ajusta a pressão da câmara do funcionamento mudando a abertura da válvula de borboleta, o processo inteiro deve ser um sistema de controlo automático do circuito fechado, assim que o dinamômetro do YP da pressão deve ser equipado com um armário de controle eletrônico com função do controlo automático para operar-se.

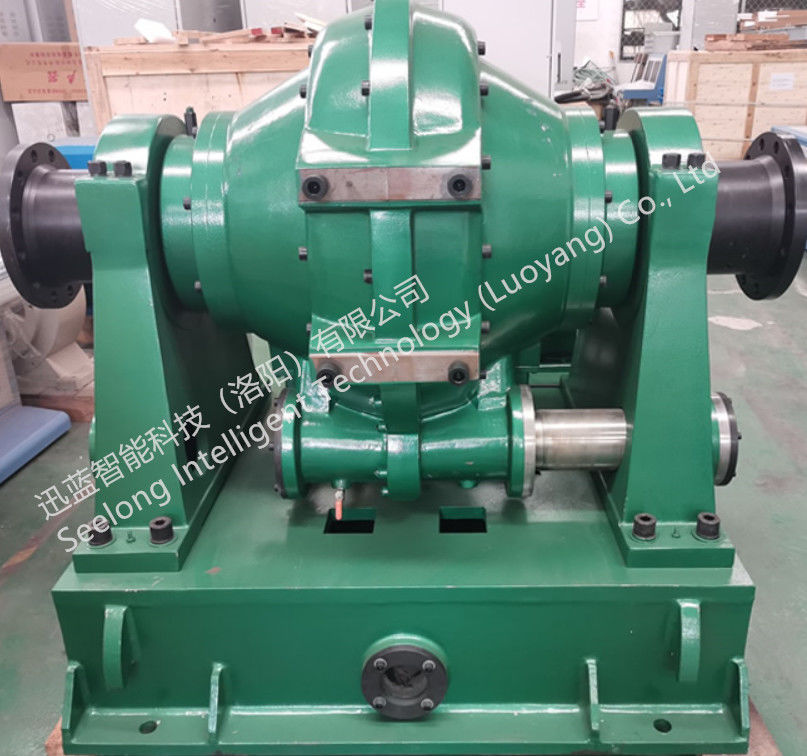

Imagem do produto

Curva característica

Parâmetros técnicos
