O banco de ensaio do rolamento é constituído pelos seguintes equipamentos: sistema de cama de máquina, unidade de accionamento do servomotor, sistema de carga de ensaio, sistema de circulação do óleo lubrificante do rolamento,Ferramentas de ensaio e sistemas eléctricos e de controlo.
2) Protecção contra fugas: protecção contra fugas do tipo corrente, IΔn ≤ 30 mA, tempo de funcionamento ≤ 0,1 s, capacidade 10 A.
3) Regulador: equipado com regulador de velocidade do motor AC, para fornecer potência ajustável ao motor.
4) Coletor de dados: um coletor de dados é configurado para recolher dados experimentais.
5) Mecanismo experimental: incluindo o diâmetro nominal do rolamento, o comprimento, o tipo de rolamento, o assento móvel do rolamento, o dispositivo de carga radial do rolamento, etc.
6) Sensores: Equipados com sensores múltiplos, incluindo sensores de carga radial do rolamento, sensores de carga radial total, sensores de carga axial total, sensores de carga axial do rolamento esquerdo e direito, etc.,para medir o desempenho dos rolamentos sob diferentes cargas.
Parâmetros técnicos do banco de ensaio de rolamentos SYJ-d20-60 10000 rpm
| Indicadores técnicos |
Valores |
| Número de rolamentos testados simultaneamente |
2 |
| Diâmetro interno do rolamento de ensaio |
φ20 mm-φ60 mm |
| Diâmetro externo do rolamento de ensaio |
φ100 mm-φ150 mm |
| Carga de ensaio axial máxima |
0-50 kN, precisão ± 3% (cada conjunto de rolamentos pode ser carregado de acordo com a quilometragem) |
| Carga de ensaio radial máxima |
0-100 kN, precisão ± 3% (cada conjunto de rolamentos, carga estática, carga é ajustável) |
| Velocidade máxima |
100-10000 r/min (velocidade ajustável), controlo de circuito fechado, precisão de controlo ±2% |
| Modo de carga |
Modo de regulação automática ou manual, modo de espectro de carga pré-programado, modo de velocidade |
| Rolamentos auxiliares |
Lubrificação forçada com óleo fino
|
SYJ-d20-60 10000 rpm Banco de ensaio de rolamentos Principais componentes

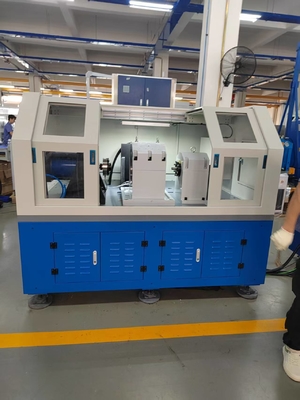

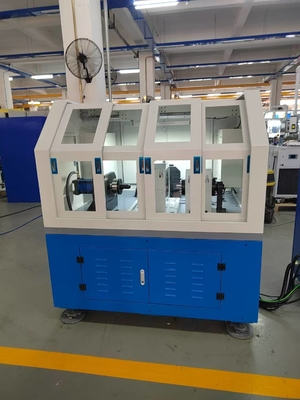

A máquina de ensaio de durabilidade do rolamento SYJ-d20-60 consiste principalmente num leito, num corpo de ensaio, num sistema de accionamento, num sistema de carga, num sistema de lubrificação, num sistema de arrefecimento por ar, num sistema de controlo elétrico e num software,conforme mostrado na figura 1.
Figura 1 (Configuração geral do banco de ensaio do rolamento ferroviário)
1)Matriz
OMatriz, considerada como a base do banco de ensaio de rolamentos ferroviários, é feita de ferro dúctil, o que pode assegurar a estabilidade do banco de ensaio em rotação de alta velocidade e em operações de grande carga.
2)Corpo do banco de ensaio
Ocorpo do banco de ensaioA estrutura do banco de ensaio de rolamentos é a chave para a tecnologia do banco de ensaio de rolamentos.corpo do banco de ensaioConsiste num dispositivo de carga, num sistema de eixo de ensaio, num rolamento de ensaio, num mecanismo de carga, etc.
Figura 2
Ferramentas de ensaio de rolamentos
3)Sistema de accionamento
O motor motriz adota um servomotor, que adota o controle de circuito fechado de velocidade. O motor transmite velocidade e binário para o fuso de teste. A potência do motor é de 37kW,e a curva de características do motor é a seguinte:.
Cumprir as características do ensaio: faixa de velocidades de controlo do motor 100±2000 rpm.
Curva das características dos servomotores
4)Sistema de carga

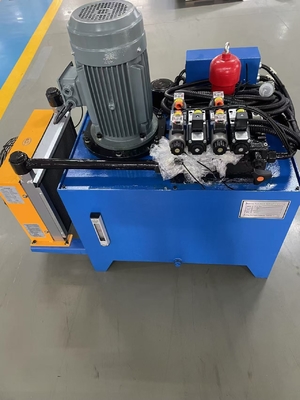

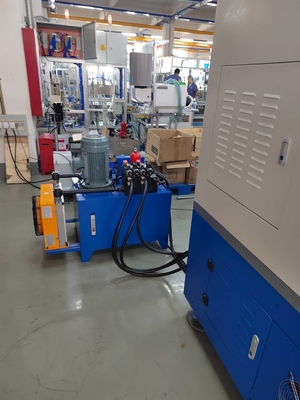

O sistema de carga adota um modo de circuito fechado de válvulas servo hidráulicas.O sistema de carga hidráulica é uma parte importante do sistema de carga servo de circuito fechado eletro-hidráulico.
5)Sistema de lubrificação
O sistema de lubrificação é o sistema de lubrificação dos rolamentos do equipamento.O sistema de lubrificação deve estar equipado com bombas de óleo de abastecimento e de retorno..

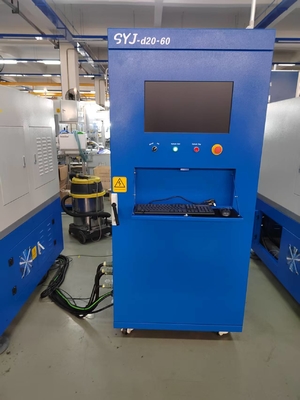

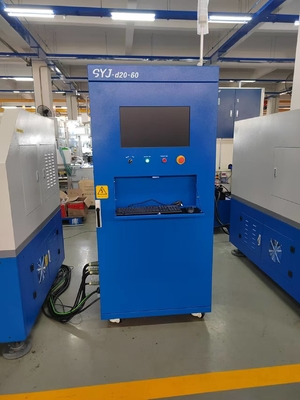

6)Sistema de controlo e partes eléctricas
O sistema de controlo é constituído por um controlador programável Omron, um terminal de controlo programável, uma unidade de transmissão de conversão de frequência, vários sensores (temperatura, velocidade, pressão,unidades de aquisição, motores, etc.
7)Sistema de arrefecimento por ar
O ventilador de fluxo axial utiliza o ventilador de fluxo axial de ruído ultra baixo produzido pela Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, com um volume de ar de 15800 m3/h, uma velocidade do vento de 10 m/s,e uma velocidade de abastecimento de ar controlada.
SYJ-d20-60 10000 rpm Banco de ensaio de rolamentos Áreas de aplicação
Abrange a fabricação de rolamentos e indústrias com elevados requisitos de fiabilidade dos rolamentos: produção de rolamentos (I&D, inspecção de qualidade), automóveis (rolamentos do cubo das rodas/rolamentos das caixas de velocidades),Aeronáutica (rolamentos de motores), transporte ferroviário (rolamentos de conjunto de rodas), máquinas de construção (rolamentos de carga pesada), energia eólica (rolamentos de fuso), máquinas-ferramentas de precisão (rolamentos de fuso), etc.
Perfil da empresa
A Seelong Intelligent Technology (Luoyang) Co., Ltd. é uma empresa de alta tecnologia especializada em medição, controle, design, fabricação de equipamentos,Serviços de vendas de sistemas de engenharia de potência em vários domínios, como a aeroespacial, automóvel e novas energias; A empresa está localizada na bela cidade de peônia de Luoyang.
A Seelong é especializada em pesquisa e desenvolvimento, produção e serviço de equipamentos de teste para motores de nova energia, sistemas de energia híbrida, motores, transmissões e muito mais.Os nossos principais produtos incluem dinamómetros eléctricos, sistemas de medição e controlo, fontes de alimentação de corrente contínua e sistemas de garantia de condições de trabalho.Adotar a filosofia empresarial depRovid- Não fINEqQualidadesServiços parasUrvivAlekeep- NãoemrInovação paradesenvolvimento,efornecer aos utilizadores vários tipos de soluções de medição e controlo de engenharia de energia em vários domínios.
A filosofia de design avançada da Seelong e a sua rica experiência na indústria dão à empresa umaVantagensSeelong é corajosa na inovação.Ao mesmo tempo que valoriza os seus próprios avanços tecnológicos e o seu desenvolvimento, estabeleceu relações de cooperação de longo prazo e aprofundadas com várias instituições de investigação nacionais, como a Universidade de Tsinghua e a Universidade de Shandong.Certificação do sistema de qualidade ISO9001, certificação de empresa de nível AAA, obteve mais de dez patentes de invenção e dois direitos autorais de software.Forneceu equipamentos e serviços profissionais a mais de cem utilizadores, tanto nacionais como internacionais, a empresa conquistou a confiança dos clientes nacionais e estrangeiros com os seus produtos rentáveis e serviços de alta qualidade, e estabeleceu uma parceria estratégica de longo prazo.
