SYJ-d60-120 Banco de ensaio de rolamentos de 5000 rpm Descrição do produto
Uma pequena bancada de ensaio de rolamentos de alta velocidade é usada para testar rolamentos a altas temperaturas (temperatura ambiente) e altas velocidades.Controle automático manual e programado por computador. Sob o modo de operação de controlo automático do computador, a máquina de ensaio pode realizar ensaios de alta velocidade em rolamentos de acordo com o espectro de carga definido.O computador recolhe e armazena automaticamente os dados do ensaio, e pode determinar automaticamente a falha dos rolamentos e parar a máquina com base nos parâmetros de falha definidos.
O banco de ensaio do rolamento é constituído pelos seguintes equipamentos: sistema de cama de máquina, unidade de accionamento do servomotor, sistema de carga de ensaio, sistema de circulação do óleo lubrificante do rolamento,Ferramentas de ensaio e sistemas eléctricos e de controlo.
SYJ-d60-120 Banco de ensaio de rolamentos Principais componentes

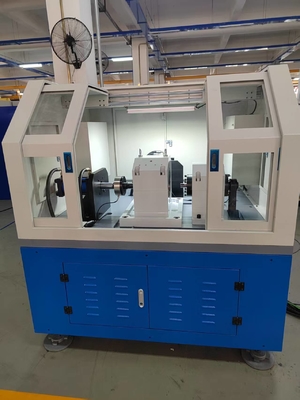

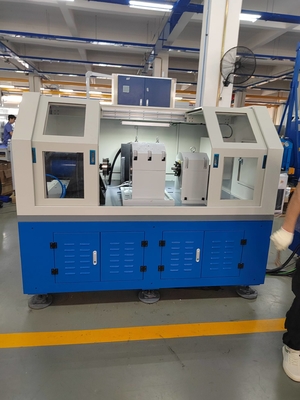

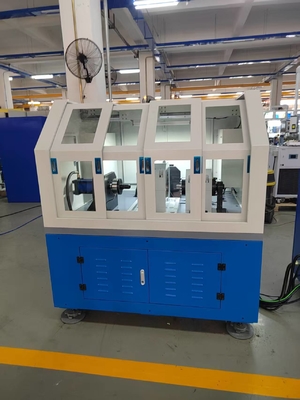

S SYJ-d60-120 máquina de ensaio de durabilidade do rolamento consiste principalmente de um leito, um corpo de ensaio, um sistema de acionamento, um sistema de carga, um sistema de lubrificação, um sistema de arrefecimento por ar, um sistema de controlo elétrico,e software, tal como mostrado na figura 1.
Figura 1 (Configuração geral do banco de ensaio do rolamento ferroviário)
1) Matriz
OMatriz, considerada como a base do banco de ensaio de rolamentos ferroviários, é feita de ferro dúctil, o que pode assegurar a estabilidade do banco de ensaio em rotação de alta velocidade e em operações de grande carga.
2) Corpo do banco de ensaio
Ocorpo do banco de ensaioA estrutura do banco de ensaio de rolamentos é a chave para a tecnologia do banco de ensaio de rolamentos.corpo do banco de ensaioConsiste num dispositivo de carga, num sistema de eixo de ensaio, num rolamento de ensaio, num mecanismo de carga, etc.
Figura 2
Ferramentas de ensaio de rolamentos
3) Sistema de accionamento
O motor motriz adota um servomotor, que adota o controle de circuito fechado de velocidade. O motor transmite velocidade e binário para o fuso de teste. A potência do motor é de 37kW,e a curva de características do motor é a seguinte:.
Cumprir as características do ensaio: faixa de velocidades de controlo do motor 100±2000 rpm.
Curva das características dos servomotores
4) Sistema de carga

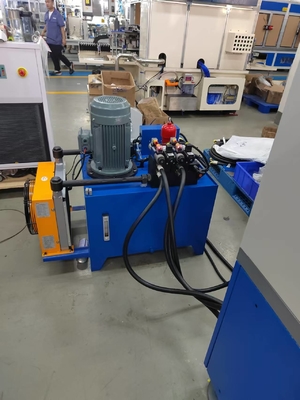

O sistema de carga adota um modo de circuito fechado de válvulas servo hidráulicas.O sistema de carga hidráulica é uma parte importante do sistema de carga servo de circuito fechado eletro-hidráulico.
5) Sistema de lubrificação
O sistema de lubrificação é o sistema de lubrificação dos rolamentos do equipamento.O sistema de lubrificação deve estar equipado com bombas de óleo de abastecimento e de retorno..

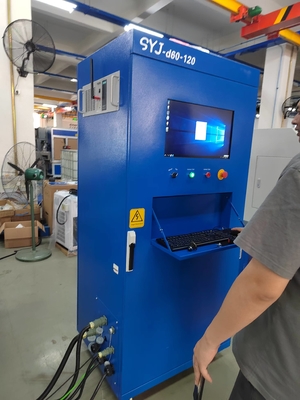

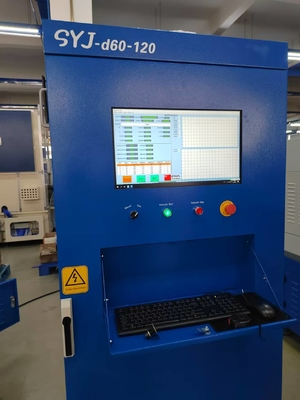

6) Sistema de controlo e partes eléctricas
O sistema de controlo é constituído por um controlador programável Omron, um terminal de controlo programável, uma unidade de transmissão de conversão de frequência, vários sensores (temperatura, velocidade, pressão,unidades de aquisição, motores, etc.
7) Sistema de arrefecimento por ar
O ventilador de fluxo axial utiliza o ventilador de fluxo axial de ruído ultra baixo produzido pela Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, com um volume de ar de 15800 m3/h, uma velocidade do vento de 10 m/s,e uma velocidade de abastecimento de ar controlada.
Parâmetros técnicos do banco de ensaio de rolamentos SYJ-d60-120 5000 rpm
| Indicadores técnicos |
Valores |
| Diâmetro interno do rolamento de ensaio |
φ60 mm - φ120 mm |
| Carga de ensaio axial máxima |
0 - 200 kN, precisão ± 3% (cada conjunto de rolamentos pode ser carregado de acordo com a quilometragem) |
| Carga de ensaio radial máxima |
0 - 300 kN, precisão ± 3% (cada conjunto de rolamentos, carga estática, carga é ajustável) |
| Velocidade máxima |
0-5000 r/min (velocidade ajustável), controlo de circuito fechado, precisão de controlo ±2% |
| Modo de carga |
Modo de regulação automática ou manual, modo de espectro de carga pré-programado, modo de velocidade |
| Rolamentos auxiliares |
Lubrificação forçada com óleo fino |
SYJ-d60-120 Banco de ensaio de rolamentos de 5000 rpmCaracterísticas
1) Requisitos de energia: A fonte de alimentação de entrada é de três fios AC220V ± 10% 50Hz monofásica.
2) Protecção contra fugas: protecção contra fugas do tipo corrente, IΔn ≤ 30 mA, tempo de funcionamento ≤ 0,1 s, capacidade 10 A.
3) Regulador: equipado com regulador de velocidade do motor AC, para fornecer potência ajustável ao motor.
4) Coletor de dados: um coletor de dados é configurado para recolher dados experimentais.
5) Mecanismo experimental: incluindo o diâmetro nominal do rolamento, o comprimento, o tipo de rolamento, o assento móvel do rolamento, o dispositivo de carga radial do rolamento, etc.
6) Sensores: Equipados com sensores múltiplos, incluindo sensores de carga radial do rolamento, sensores de carga radial total, sensores de carga axial total, sensores de carga axial do rolamento esquerdo e direito, etc.,para medir o desempenho dos rolamentos sob diferentes loAnúncios.
SYJ-d60-120 Banco de ensaio de rolamentos de 5000 rpm Áreas de aplicação
Abrange a fabricação de rolamentos e indústrias com elevados requisitos de fiabilidade dos rolamentos: produção de rolamentos (I&D, inspecção de qualidade), automóveis (rolamentos do cubo das rodas/rolamentos das caixas de velocidades),Aeronáutica (rolamentos de motores), transporte ferroviário (rolamentos de conjunto de rodas), máquinas de construção (rolamentos de carga pesada), energia eólica (rolamentos de fuso), máquinas-ferramentas de precisão (rolamentos de fuso), etc.
