Bancada de Teste de Rolamentos SYJ-d120-200 2000rpm Descrição do produto
SYJ-d120-200 Bancada de teste de rolamentos de 2000rpm pode simular condições reais de uso para realizar testes de vida útil de rolamentos sob diferentes condições de trabalho (como diferentes velocidades, cargas axiais e radiais, temperaturas, graxa lubrificante, etc.), e pode registrar com precisão múltiplos parâmetros técnicos importantes, como velocidade do rolamento, temperatura do rolamento, vibração, carga, etc., para analisar o desempenho do rolamento.
Componentes Principais da Bancada de Teste de Rolamentos SYJ-d120-200
A bancada de teste de rolamentos S SYJ-d120-200 consiste principalmente em uma base, um corpo de teste, um sistema de acionamento, um sistema de carregamento, um sistema de lubrificação, um sistema de resfriamento a ar, um sistema de controle elétrico e software, conforme mostrado na Figura 1.
Figura 1 (Configuração geral da bancada de teste de rolamentos ferroviários)
1) base
O base, considerada como a base da bancada de teste de rolamentos ferroviários, é feita de ferro fundido dúctil, o que pode garantir a estabilidade da bancada de teste em rotação de alta velocidade e operação com carga pesada.

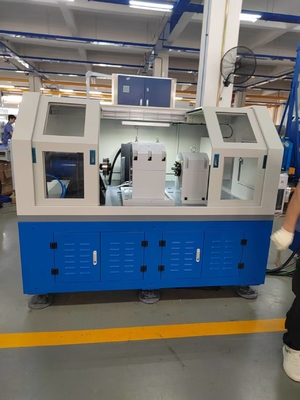

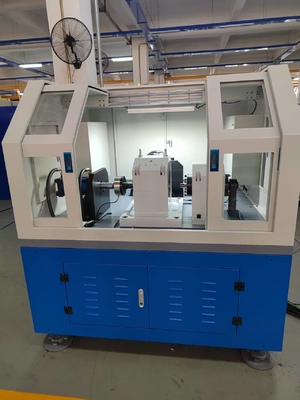

2) Corpo da bancada de teste
O corpo da bancada de teste é a parte central da bancada de teste de rolamentos ferroviários, e sua estrutura é a chave para a tecnologia da bancada de teste de rolamentos ferroviários. O corpo da bancada de teste consiste em um dispositivo de carregamento, um sistema de eixo de teste, um rolamento de teste, um mecanismo de carregamento, etc.
Figura 2
Ferramentas de Rolamento de Teste
3) Sistema de acionamento
O motor de acionamento adota um servomotor, que adota controle de malha fechada de velocidade. O motor transmite velocidade e torque ao fuso de teste. A potência do motor é de 37kW, e a curva característica do motor é a seguinte.
Atender às características do teste: Faixa de velocidade de controle do motor 100～±2000 rpm.
Curva característica do servomotor
4) Sistema de carregamento

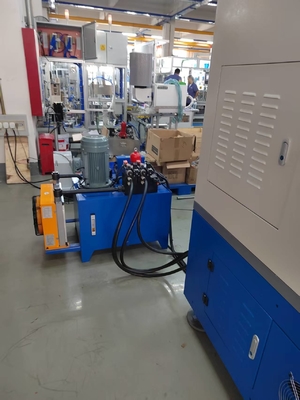

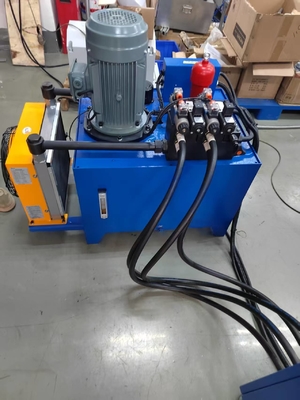

O sistema de carregamento adota um modo de malha fechada de válvula servo hidráulica. O sistema de carregamento hidráulico será colocado fora do corpo da bancada de teste, o que é conveniente para manutenção e dissipação de calor. O sistema de carregamento hidráulico é uma parte importante do sistema de carregamento servo de malha fechada eletro-hidráulica.
5) Sistema de lubrificação
O sistema de lubrificação é o sistema de lubrificação de rolamentos do equipamento. Para atender aos requisitos de lubrificação para os rolamentos do equipamento, o sistema de lubrificação deve ser equipado com bombas de óleo de alimentação e retorno.

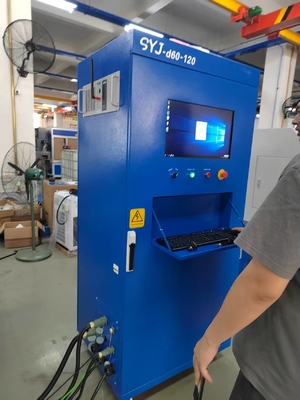

6) Sistema de controle e peças elétricas
O sistema de controle consiste em controlador programável Omron, terminal de controle programável, unidade de acionamento de conversão de frequência, várias unidades de aquisição de sensores (temperatura, velocidade, pressão, vibração), motores, etc.
7) Sistema de resfriamento a ar
O ventilador de fluxo axial usa o ventilador de fluxo axial de ruído ultra baixo produzido pela Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, com um volume de ar de 15800 m3/h, uma velocidade do vento de 10m/s e uma velocidade de fornecimento de ar controlada.
Parâmetros Técnicos da Bancada de Teste de Rolamentos SYJ-d120-200 2000 rpm
| Indicadores Técnicos |
Valores |
| Número de rolamentos testados simultaneamente |
2 |
| Diâmetro interno do rolamento de teste |
φ120 mm-φ200 mm |
| Diâmetro externo do rolamento de teste |
φ200 mm-φ300 mm |
| Carga axial máxima de teste |
2-30 kN, precisão ±3% (cada conjunto de rolamentos pode ser carregado de acordo com a quilometragem) |
| Carga radial máxima de teste |
5-200 kN, precisão ±3% (cada conjunto de rolamentos, carregamento estático, carga ajustável) |
| Velocidade máxima |
100-2000 r/min (velocidade ajustável), controle de malha fechada, precisão de controle ±2% |
| Modo de carregamento |
Modo de ajuste automático ou manual, modo de espectro de carga pré-programado, modo de velocidade |
| Rolamentos auxiliares |
Lubrificação forçada com óleo fino |
Bancada de Teste de Rolamentos SYJ-d120-200 2000 rpm Características
1) Requisitos de energia: A fonte de alimentação de entrada é monofásica trifilar AC220V±10% 50Hz.
2) Proteção contra vazamento: proteção contra vazamento do tipo corrente, IΔn ≤30mA, tempo de operação ≤0,1s, capacidade 10A.
3) Regulador: Equipado com regulador de motor de velocidade AC, para fornecer energia ajustável ao motor.
4) Coletor de dados: Um coletor de dados é configurado para coletar dados experimentais.
5) Mecanismo experimental: incluindo diâmetro nominal do rolamento, vão, tipo de rolamento, assento de rolamento móvel, dispositivo de carregamento radial do rolamento, etc.
6) Sensores: Equipado com múltiplos sensores, incluindo sensor de carga radial do rolamento, sensor de carga radial total, sensor de carga axial total, sensor de carga axial do rolamento esquerdo e direito, etc., para medir o desempenho do rolamento sob diferentes loads.
Bancada de Teste de Rolamentos SYJ-d120-200 2000 rpm Áreas de Aplicação
1) Indústria de fabricação de rolamentos: usado para desenvolvimento de novos produtos, verificação do processo de produção e inspeção de qualidade da fábrica;
2) Indústria automotiva: testando componentes-chave, como rolamentos de cubo de roda e rolamentos de caixa de câmbio;
3) Aeroespacial: Teste de componentes de condições de trabalho extremas, como rolamentos de motor e rolamentos de trem de pouso;
4) Trânsito ferroviário: Verifique o desempenho dos rolamentos de rodas e rolamentos de motores de tração para trens de alta velocidade e metrôs;
5) Máquinas de construção: testando rolamentos de carga pesada de escavadeiras, guindastes e outros equipamentos;
6) Indústria de energia eólica: testando os rolamentos do eixo principal e os rolamentos de guinada de turbinas eólicas;
7) Máquinas-ferramentas de precisão: Verifique a estabilidade dos rolamentos do fuso sob condições de trabalho de alta velocidade e alta precisão.
