SSCH160-6000-10000 Banco de Teste Dinamométrico para Bomba Hidráulica Industrial de 160kW

SSCH160-6000-10000 Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais de 160kW

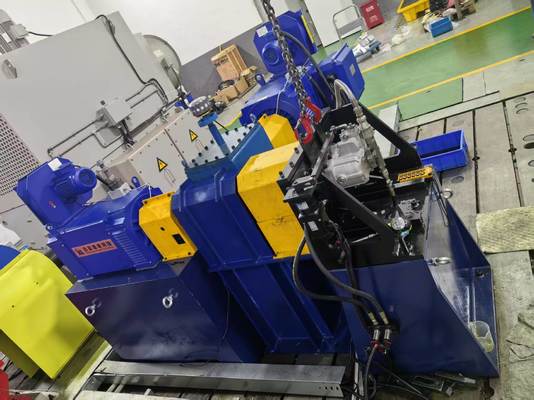

1. Visão Geral do Sistema da Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais SSCH160-6000-10000 de 160kW

A bancada de teste dinamométrica para bombas hidráulicas SSCH160-6000-10000 foi projetada especificamente para hidráulica industrial de alta resistência. Ela integra um dinamômetro elétrico de alta carga de 160kW, uma bomba hidráulica de alta pressão de nível industrial, um módulo de carga multi-condição e um sistema de medição e controle de nível industrial. Permite testes abrangentes de desempenho de bombas hidráulicas industriais sob alta pressão (50MPa), alta carga (carga contínua de 160kW) e condições operacionais de estado estacionário. O sistema suporta recirculação de energia elétrica de 85% ou mais e é adequado para calibração de desempenho, verificação de resistência de 1000 horas e simulação de falhas de bombas hidráulicas de alta pressão usadas em máquinas de moldagem por injeção, máquinas metalúrgicas e equipamentos de mineração. Ele atende aos requisitos de alta confiabilidade, alta carga e testes de ciclo longo da indústria de hidráulica industrial.

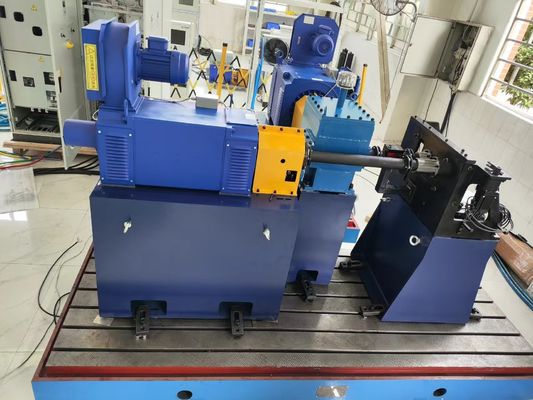

2. Componentes do Sistema da Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais SSCH160-6000-10000 de 160kW

1) Bomba hidráulica industrial de alta pressão: Pressão nominal de 50MPa, vazão de 80L/min, adequada para óleo hidráulico anti-desgaste industrial (como L-HM46/68), com estabilidade de operação de longo prazo em alta pressão, fornecendo uma fonte contínua de óleo de alta pressão para o módulo de carga, simulando as condições reais de fornecimento de óleo de máquinas de moldagem por injeção e prensas metalúrgicas;

2) Módulo do tanque de combustível: Volume disponível de 200L, faixa de ajuste de aumento de 0-0,3MPa (adaptando-se aos requisitos de regulação de pressão de bombas industriais), equipado com um sistema de filtragem de três estágios (precisão de 10μm) para evitar o desgaste da bomba hidráulica causado pela contaminação do óleo e garantir a limpeza do óleo e a estabilidade da circulação em condições de alta pressão;

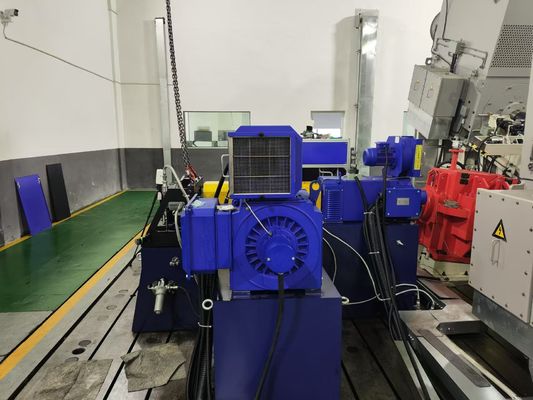

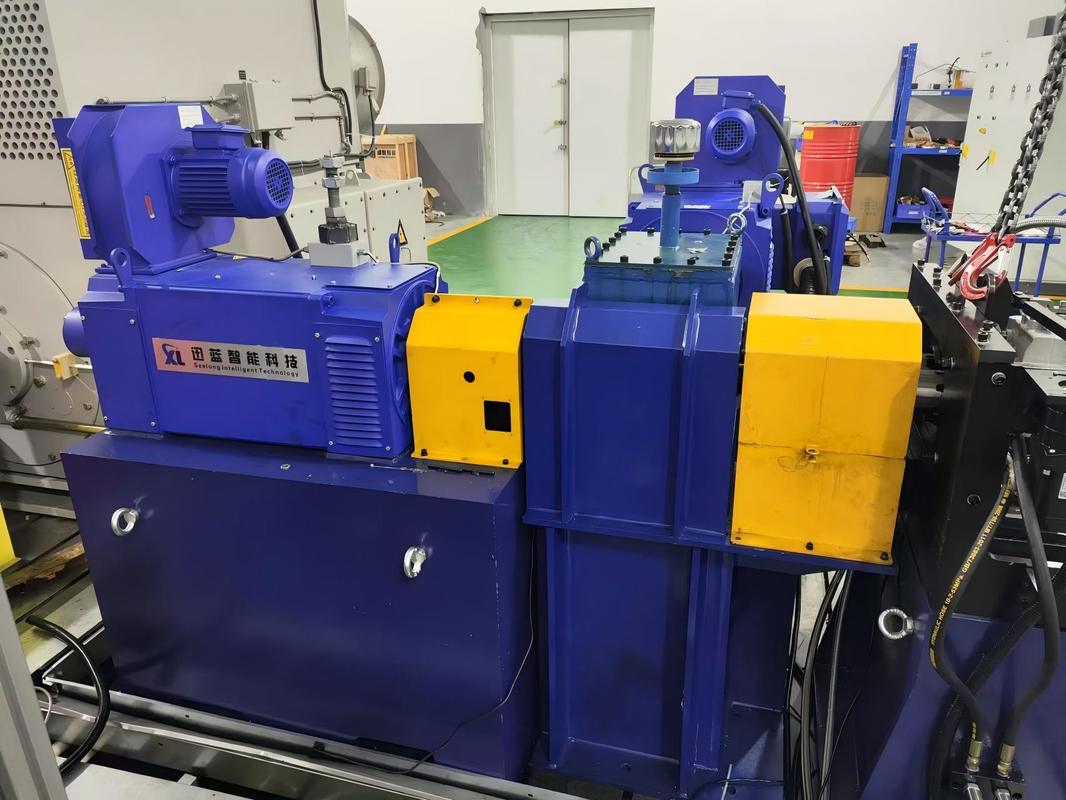

3) Dinamômetro elétrico de 160kW: A unidade central de teste de potência fornece regulação de velocidade contínua de 0 a 10.000 rpm, suporta operação com sobrecarga de 120% (duração de curto prazo de 10 minutos, adequado para cargas de choque de partida e parada de bombas industriais), controla com precisão o torque em estado estacionário por meio de carregamento de força eletromagnética e testa a eficiência de retorno de energia de ≥85%;

4) Sensor de torque e velocidade: Faixa de torque de 0-500Nm, faixa de velocidade de 0-10000r/min, nível de precisão ≤0,1% FS, aquisição em tempo real de dados de torque e velocidade de bombas hidráulicas industriais, adaptando-se às necessidades de aquisição de dados em estado estacionário sob alta carga;

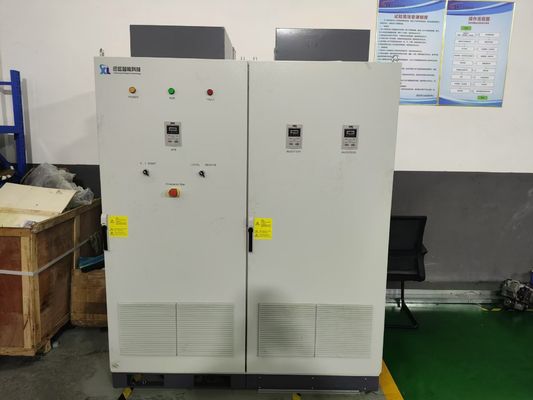

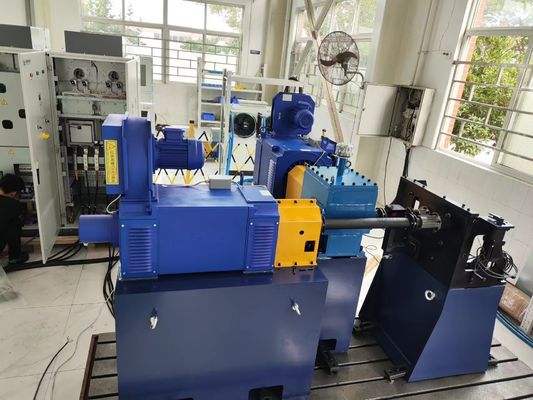

5) Sistema inversor de frequência variável: usa controle de torque direto (DTC) com uma precisão de controle de ±0,01Hz; opera em uma faixa de temperatura de operação de 0°C a 45°C (compatível com flutuações de temperatura em oficinas industriais), possui um nível de proteção IP54, opera a 100% de carga total em altitudes abaixo de 1000m, possui um nível de ruído de ≤85dB e suporta o protocolo de comunicação Modbus para redes locais industriais;

6) Módulo de carga: Esses módulos são divididos em três tipos de cargas industriais: ① Carga de alívio de alta pressão: Este módulo usa um grupo de válvulas de alívio de classe 50MPa para testar as características de pressão-vazão em estado estacionário de alta pressão de uma bomba hidráulica; ② Carga de estrangulamento proporcional: Este módulo usa uma válvula proporcional para simular as mudanças de vazão durante a fixação/abertura do molde de uma máquina de moldagem por injeção; e ③ Cilindro de carga pesada: Este módulo usa um atuador hidráulico de classe 50kN para simular as condições de alta resistência de prensagem de equipamentos metalúrgicos e elevação de máquinas de mineração.

7) Módulo de medição e controle: Integra uma unidade de aquisição de dados multicanais (frequência de amostragem de 300Hz, adequada para testes em estado estacionário industrial), suporta a aquisição simultânea de mais de 150 parâmetros, incluindo torque, pressão (0-60MPa), vazão (0-100L/min), temperatura do óleo e gera automaticamente curvas de eficiência volumétrica e eficiência total da bomba, bem como relatórios de teste específicos para equipamentos industriais.

8) Módulo de controle remoto: Este módulo usa uma arquitetura de núcleo duplo DSP+FPGA, uma CPU de arquitetura X86 (frequência principal de 1,0 GHz, memória de 1 GB, disco DOM de 8 GB) e está pré-instalado com o sistema Win10 IoT Industrial Edition. Ele suporta a conexão com o sistema MES da oficina e pode alcançar controle local/remoto em um raio de 500m, adaptando-se às necessidades de oficinas industriais não tripuladas.



3. Parâmetros Técnicos da Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais de 160kW



Parâmetros	Indicadores Técnicos	Parâmetros	Indicadores Técnicos
Potência nominal	160kW	Faixa de velocidade de torque constante	0-6000rpm
Velocidade máxima de saída	10000rpm	Faixa de velocidade de potência constante	6000-10000rpm
Capacidade de sobrecarga	120% (duração de curto prazo de 10 minutos)	Torque nominal	255Nm
Faixa de medição de torque	0-500Nm (sensor adaptativo)	Eficiência de recuperação de energia	≥85% (de volta à rede)
Precisão da medição de velocidade	±0,01%FS	Método de resfriamento	Resfriamento a água forçado + ciclo de dissipação de calor independente
Método de controle	Controle de malha fechada de três loops de torque/velocidade/potência	Fonte de alimentação do adaptador	380V±10% trifásico 50Hz (transformador independente necessário)
Precisão de controle em estado estacionário	Torque ±0,2% FS, velocidade ±0,1rpm	Faixa de potência da bomba hidráulica aplicável	80-200kW (cobrindo bombas industriais convencionais de média e alta potência)



4. Padrões de Referência da Bancada de Teste Dinamométrica para Bombas Hidráulicas SSCH160-6000-10000 de 160kW



Padrões domésticos



1) GB/T 3766-2021 Regras gerais e requisitos de segurança para sistemas de transmissão hidráulica e seus componentes
2) GB/T 17487-2021 Métodos de Teste de Bombas Hidráulicas
3) GB/T 23537-2017 Bomba de Pistão Hidráulica (Padrão Especial para Bombas de Pistão de Alta Pressão Industriais)
4) JB/T 7039-2016 "Limites de Valores de Ruído para Bombas Hidráulicas" (Requisitos de Conformidade de Ruído para Oficinas Industriais)



Padrões Internacionais



1) ISO 4413:2010 " Potência de fluido hidráulico - Regras gerais e requisitos de segurança para sistemas e seus componentes"
2) ISO 10770-1:2019 "Potência de fluido hidráulico - Bombas e motores - Parte 1: Pressões nominais, deslocamentos nominais e velocidades nominais" (Padrão de parâmetro nominal da bomba industrial)
3) DIN 24313:2019 Potência de fluido hidráulico - Métodos de teste para bombas
4) ISO 9906:2012 "Motores de combustão interna alternativos - Desempenho" (adequado para testes de desempenho do motor de acionamento da bomba industrial)



5. Principais Vantagens da Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais SSCH160-6000-10000 de 160kW



1) Capacidade de teste em estado estacionário de alta carga: O dinamômetro de 160kW suporta operação em estado estacionário de 0 a 10.000 rpm, com uma precisão de controle de torque de ±0,2% FS. Ele pode conduzir testes em estado estacionário de alta pressão de 50 MPa de bombas hidráulicas industriais por 72 horas consecutivas, adaptando-se à simulação da condição operacional de "operação contínua de 24 horas" de bombas de máquinas de moldagem por injeção.



2) Adaptação profunda à alta pressão industrial: Bomba hidráulica de classe 50MPa + grupo de válvulas de alívio de alta pressão, cobrindo os requisitos de teste de bombas de pistão de alta pressão industriais convencionais (35-70MPa), pode capturar com precisão a tendência de atenuação da eficiência volumétrica da bomba sob alta pressão, fornecendo suporte de dados para a seleção de sistemas hidráulicos de equipamentos industriais;



3) Vantagens de economia de energia e custo: Com uma eficiência de retransmissão de energia superior a 85%, o sistema recupera aproximadamente 136kWh de eletricidade por hora com uma carga total de 160kW, economizando mais de 60% nos custos anuais de energia em comparação com as bancadas de teste de carga resistiva tradicionais. É particularmente adequado para inspeção de qualidade em lote e testes de durabilidade de longo prazo de bombas industriais.



4) Simulação de múltiplas condições de trabalho industrial: O módulo de carga suporta a comutação de três modos: transbordamento de alta pressão (prensagem metalúrgica), estrangulamento proporcional (fixação de moldagem por injeção) e carregamento de alta carga (elevação de mineração). Os testes de desempenho da bomba em diferentes cenários industriais podem ser concluídos sem trocar equipamentos.



5) Adaptabilidade da oficina industrial: O sistema inversor de frequência variável possui proteção IP54 e resfriamento a água forçado, tornando-o adaptável aos ambientes empoeirados e com flutuações de temperatura de oficinas industriais. Ele também suporta a integração do protocolo Modbus com o sistema MES da oficina, permitindo a ligação de dados de teste com o sistema de gerenciamento de produção.



6) Design de alta confiabilidade: Os componentes principais do dinamômetro são feitos de materiais duráveis de nível industrial (como rolamentos da série industrial de alta resistência SKF), com um tempo de manutenção anual de ≤30 horas; o sistema de filtragem do tanque de óleo de três estágios reduz o desgaste da bomba hidráulica e prolonga a vida útil do equipamento de teste.



6. Aplicações do Sistema de Dinamômetro para Bombas Hidráulicas Industriais SSCH160-6000-10000



1) Teste de bombas hidráulicas de máquinas de moldagem por injeção de alta resistência: Visando bombas de pistão de alta pressão de 35-50MPa em máquinas de moldagem por injeção, este teste mede as características de pressão-vazão e a eficiência volumétrica sob condições de fixação/injeção do molde para garantir a estabilidade da moldagem dos produtos moldados por injeção.



2) Verificação do sistema hidráulico de máquinas metalúrgicas: Adapta-se a bombas hidráulicas de 40-60MPa usadas em prensas metalúrgicas e laminadores, simula condições de alta temperatura e alta carga e verifica a confiabilidade operacional de longo prazo e as capacidades de aviso de falha da bomba;



3) Inspeção de qualidade da bomba hidráulica de máquinas de mineração: Fornece calibração de desempenho de fábrica para as bombas principais hidráulicas (30-50MPa) de escavadeiras e carregadeiras de mineração, testa o controle sensível à carga e as capacidades anti-poluição e garante a disponibilidade do equipamento em ambientes de mineração agressivos;



4) Teste de máquinas de convés de navios: Para bombas hidráulicas de 30-40MPa usadas em guinchos de âncora e guinchos de navios, o torque de saída e a eficiência são testados sob condições de baixa velocidade e alta carga para atender aos requisitos de confiabilidade da indústria de construção naval;



5) Pesquisa e desenvolvimento e aprimoramento de bombas hidráulicas industriais: Fornece P&D e testes de bombas de média e alta potência de 80-200kW para fabricantes de bombas hidráulicas, otimiza a estrutura de vedação de alta pressão e o projeto da placa de distribuição da bomba e aprimora a competitividade do produto.



7. Lista de Modelos da Bancada de Teste Dinamométrica para Bombas Hidráulicas Industriais



Modelo	Configuração principal (dinamômetro elétrico)	Velocidade máxima de teste	Adaptar a pressão da bomba hidráulica
SSCH11-15000-35000	11kW, 7Nm	35000rpm	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000rpm	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000rpm	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000rpm	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000rpm	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000rpm	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000rpm	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000rpm	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000rpm	≤70MPa
Observação	Suporte à personalização de módulos de potência, velocidade e carga de acordo com as necessidades do cliente (como adicionar câmara de ambiente de alta temperatura e módulo de teste anti-poluição)





•Entrega: Os modelos padrão são enviados em até 55 dias (o ciclo de produção para equipamentos de média potência é menor que 160kW); os modelos personalizados são enviados em até 55-110 dias (incluindo logística internacional e assistência no desembaraço aduaneiro e uma lista de declaração alfandegária especificamente para equipamentos de média potência). Um "kit de instalação modular" também está disponível (com linhas principais pré-conectadas, reduzindo o tempo de instalação no local para 2 dias).



•Serviço pós-venda: Os componentes principais (dinamômetro, flange de torque) têm garantia de um ano e fornecemos suporte técnico bilíngue vitalício em chinês e inglês (tempo de resposta ≤ 4 horas). As peças de reposição são enviadas nacionalmente em até 24 horas e entregues internacionalmente em até 7 dias. Também fornecemos treinamento gratuito para operadores de 1,5 dias (incluindo um tutorial especial sobre testes de motores de média potência) e suporte à depuração remota (em um computador, incluindo orientação sobre a configuração da solução modular).
